纸板液压挖掘机教学演示结构

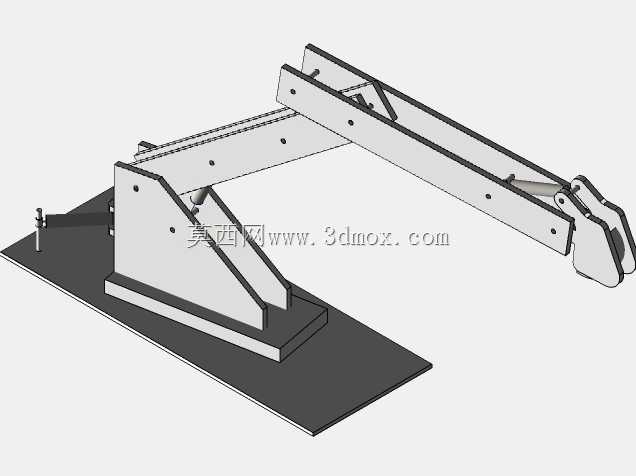

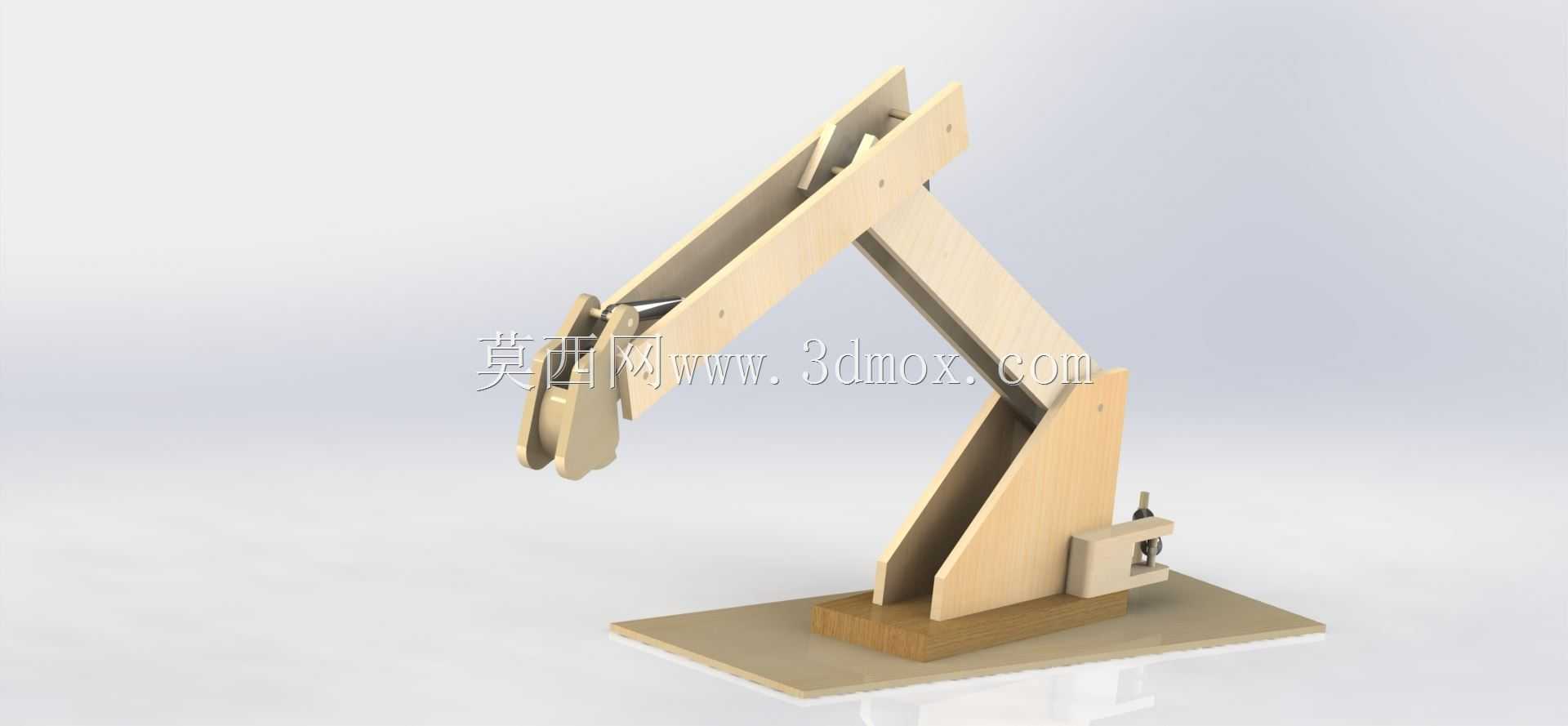

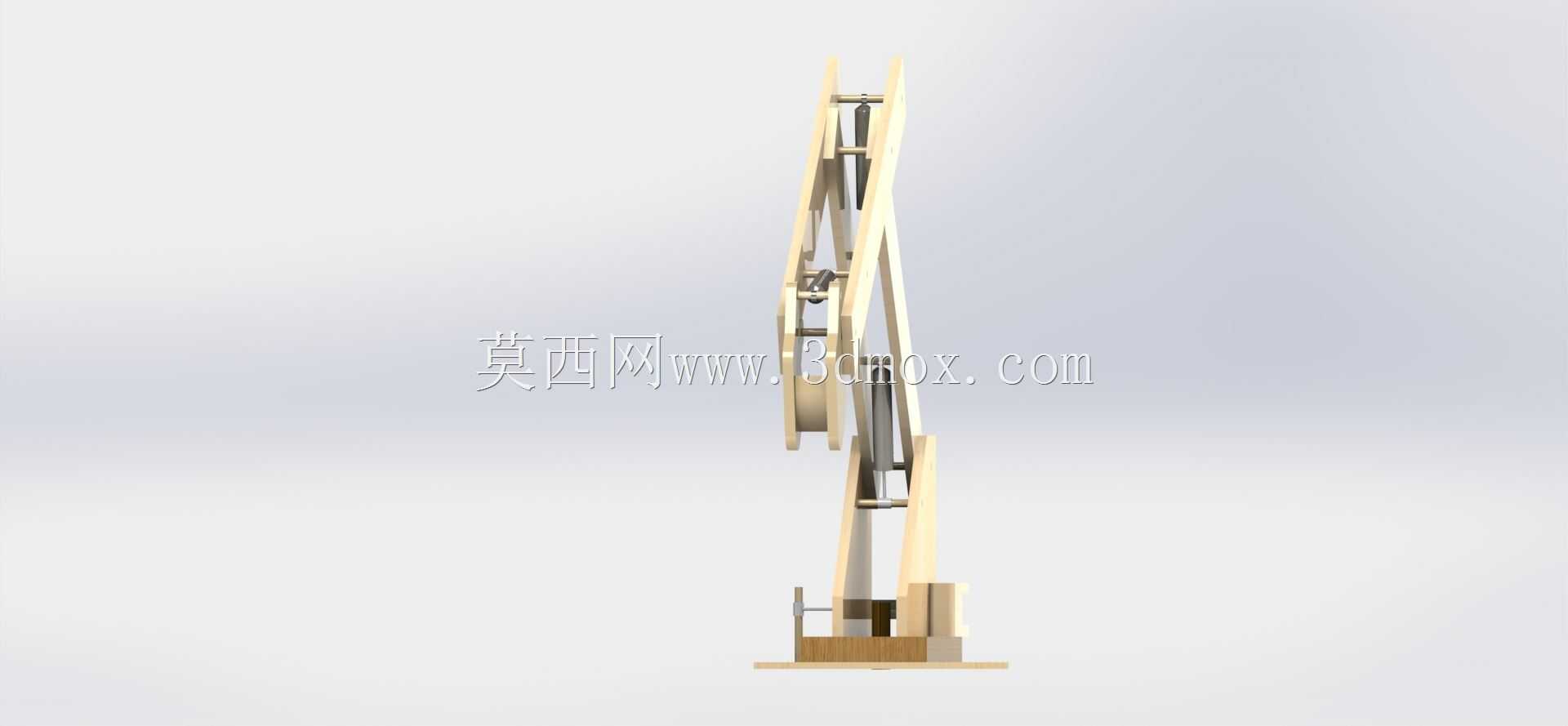

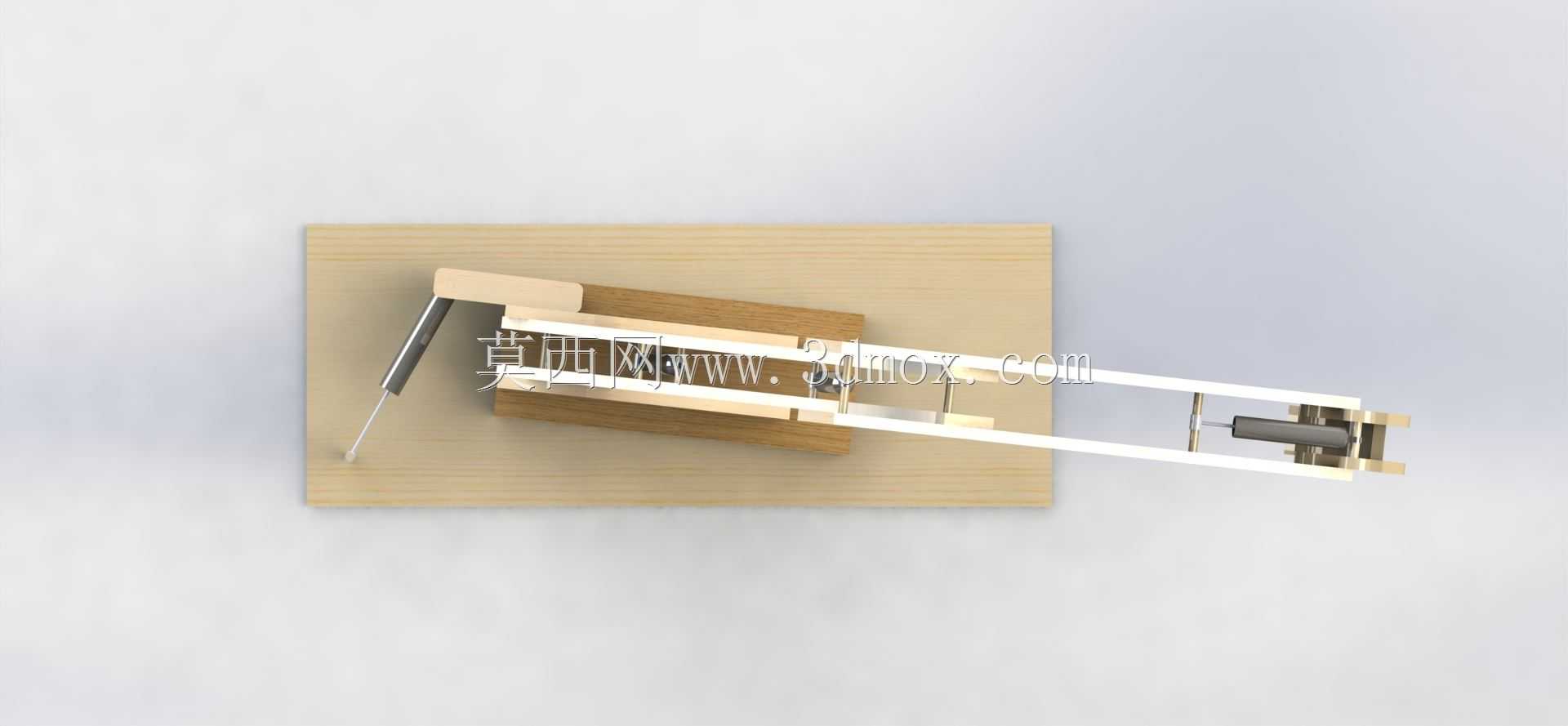

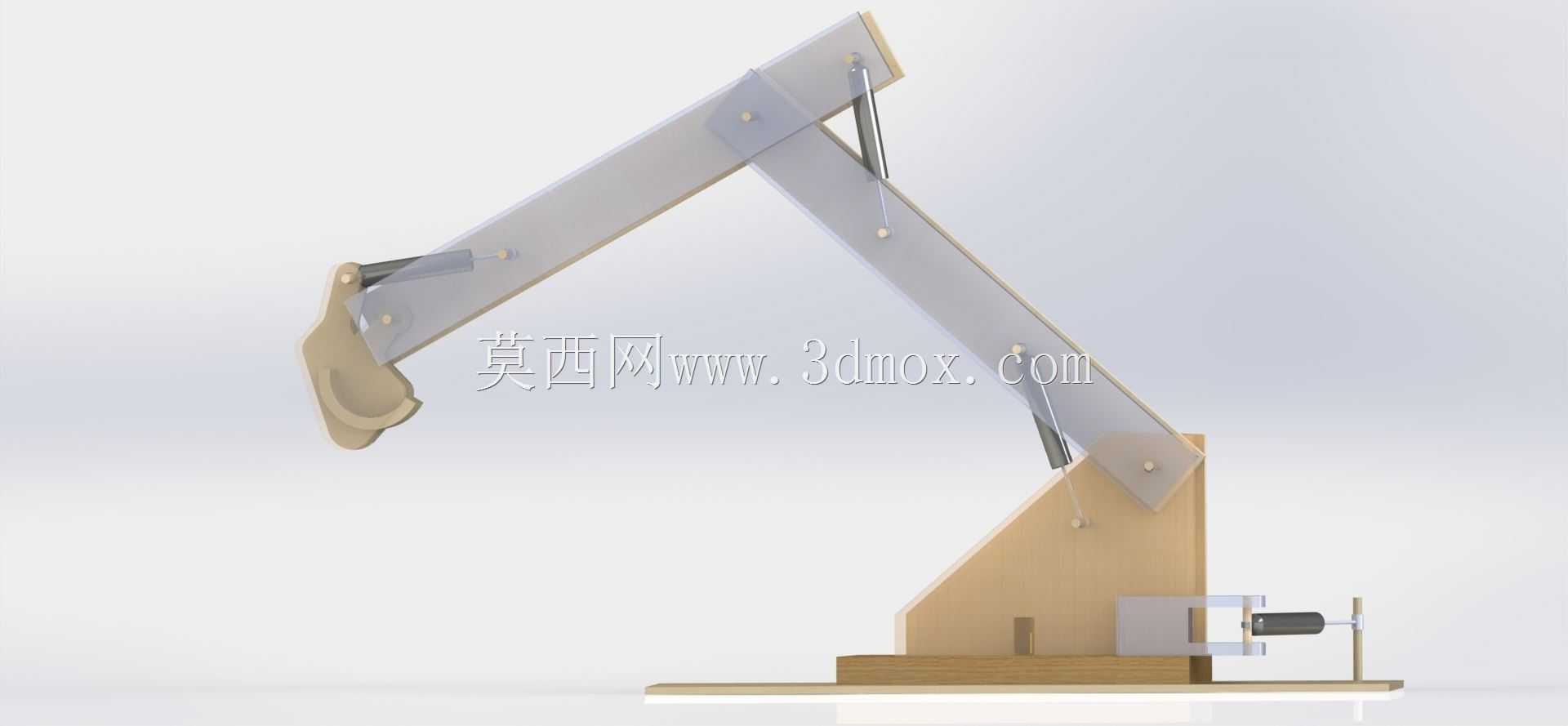

这款纸板材质的液压挖掘机结构，核心定位是液压原理教学场景的实操演示载体，面向职业院校、中小学科创课堂的液压传动入门教学环节，解决纯理论授课时液压回路动作逻辑抽象、学员难以建立直观认知的痛点。整套结构依托纸板易裁切、易粘接的加工特性搭建，所有铰接点位采用同轴度适配的销轴连接，保证动臂、斗杆、铲斗三个作业关节的转动自由度无卡滞，动作行程匹配手动液压驱动单元的输出位移，不会出现驱动端推满行程但关节未到极限位置的虚位问题。从结构设计逻辑来看，底座部分采用多层纸板叠压粘接的工艺，整体配重重心落在底座支撑边界以内，即使动臂抬升到最大仰角、铲斗外伸到最远作业位置，整套结构也不会出现倾覆失稳的情况，底座预留的液压元件安装槽位，和注射器式手动液压元件的外形尺寸完全适配，安装时无需额外裁切调整，直接嵌入即可完成管路对接。动臂与斗杆的铰接点位置经过反复调校，液压作动筒的两端铰接点位分别固定在对应杆件的受力最优位置，驱动时不会出现杆件受侧向力弯折的问题，纸板杆件的截面采用折边加强结构，在铰接受力点位置额外粘贴加厚纸板衬层，避免反复转动后纸板孔位磨损松旷。铲斗部分的轮廓按照真实挖掘机铲斗的切削角度等比例缩小，铰接点和连杆机构的传动比匹配斗杆液压杆的输出力，手动推动液压推杆时，铲斗可以完成顺畅的收斗、卸料动作，整套液压回路采用透明软管连接，学员可以直观看到推杆动作时液体在管路内的流动状态，对应理解液压传动的力传递、位移传递逻辑。在实际教学使用中，这套结构可以让学员亲手完成从部件组装、管路连接到动作调试的全流程，不需要复杂的加工设备，普通美工刀、胶水即可完成组装后的维护调整，安装边界仅需占用常规课桌的半幅台面，不需要额外的固定基座，放置在平整台面上即可完成所有演示动作，三个关节的动作逻辑完全复刻真实液压挖掘机的作业流程，学员通过实操可以快速掌握液压系统中执行元件、动力元件、连接管路的对应关系，理解不同铰接点位位置对动作行程、输出力的影响，为后续学习工业级液压设备的原理打下直观认知基础。
