齿轮传动式罐头破碎处理设备结构

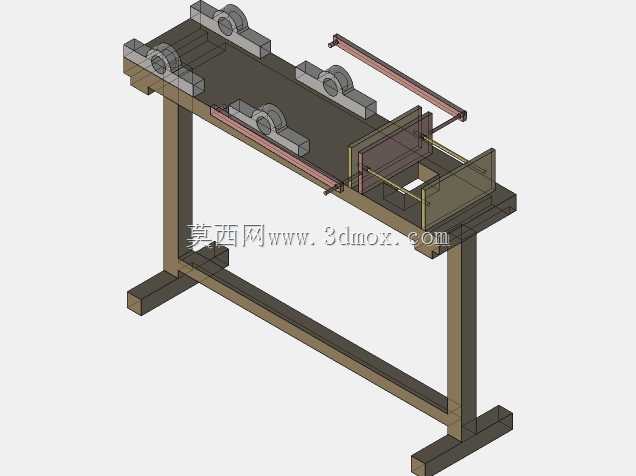

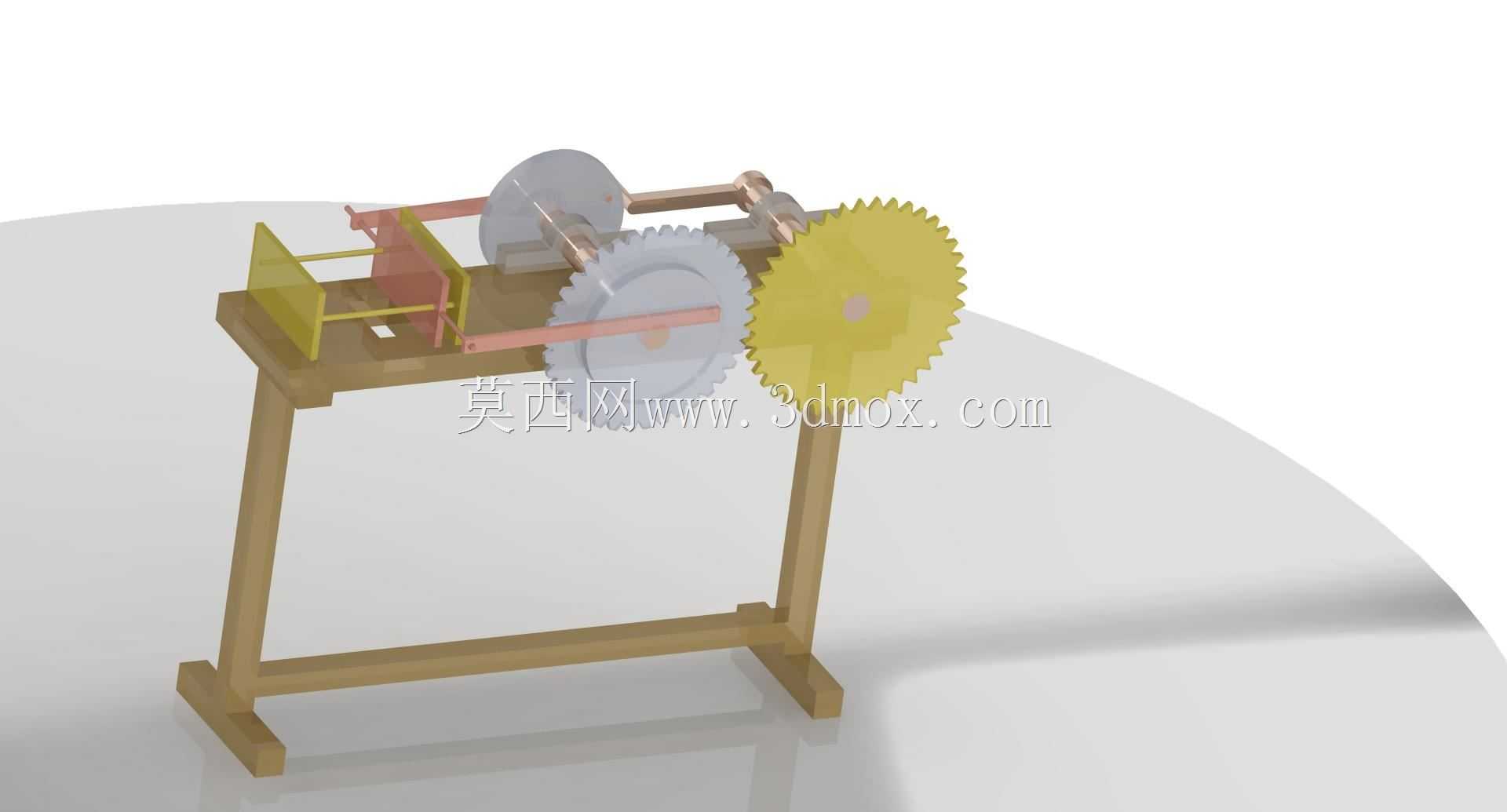

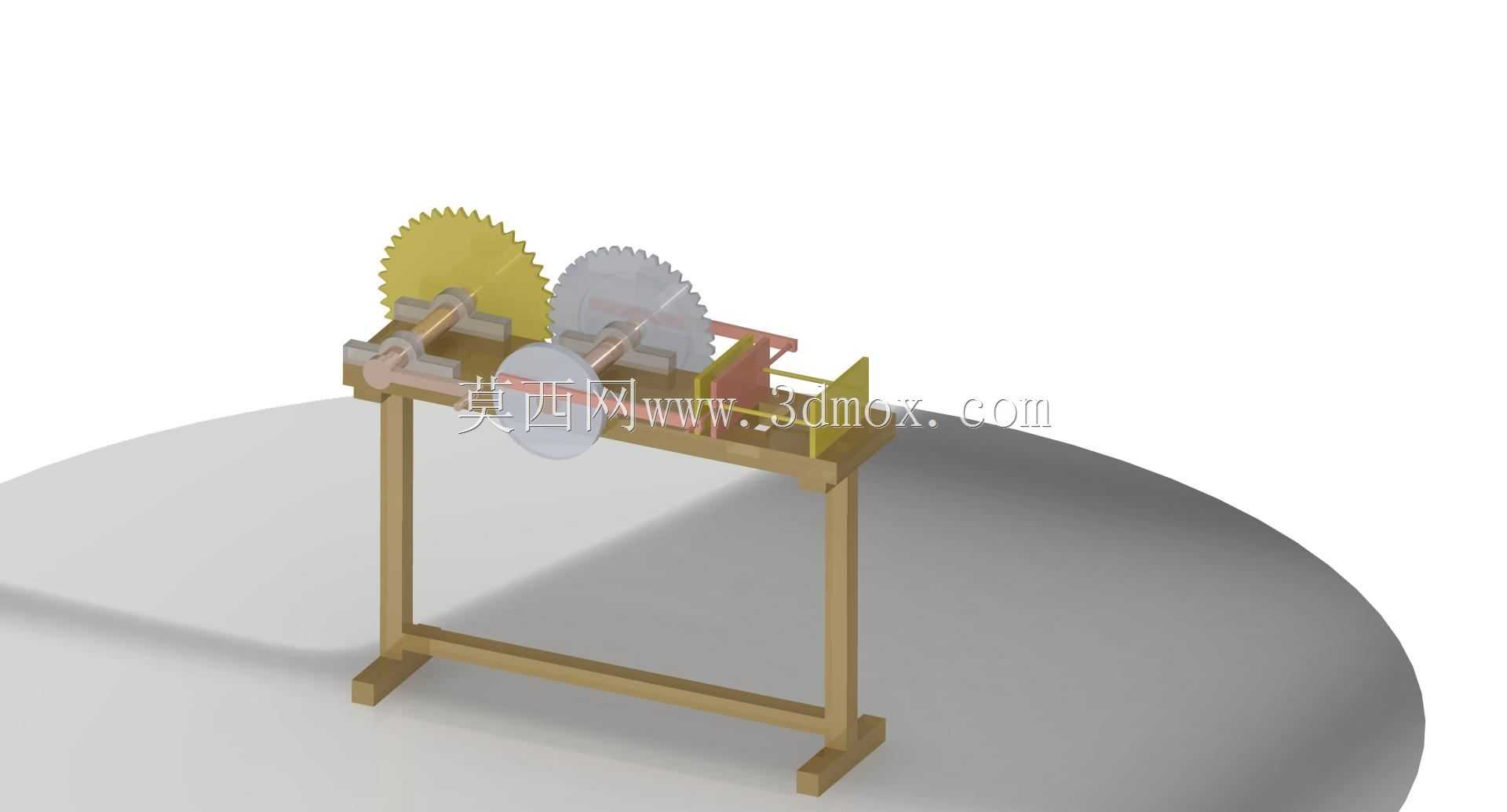

在食品加工废弃物回收、再生资源分选预处理的车间场景里，这类带齿轮传动结构的罐头破碎设备，主要承担废弃金属罐头的压扁、破碎预处理工序，解决散装空罐头占用储运空间大、后续分选除杂效率低的实际问题。从结构布局来看，设备采用立式方管焊接机架作为承载基础，机架底部设置横向连接方管形成稳定的门型支撑结构，四根竖直支撑腿的底部预留了安装固定孔位，可直接通过膨胀螺栓固定在车间水泥地坪或者钢制设备平台上，整体安装边界的横向宽度适配常规1.2米宽度的物料输送线进料端，纵向深度不超过0.8米，不会占用过多车间通道空间，设备顶部操作面距离地面的高度符合人工上料或者输送带自动上料的人机工程要求，不需要额外搭建操作踏步平台。设备的核心传动部分采用三级不同直径的圆柱直齿轮啮合传动，大直径主动齿轮连接外部动力输入轴，中间两个过渡齿轮分别传递扭矩到破碎执行辊轴，齿轮的齿形参数按照低速大扭矩的破碎工况匹配设计，啮合间隙控制在合理范围，避免破碎过程中卡入金属碎屑导致齿轮卡滞或者齿面崩损。进料端设置了双侧导向挡板，挡板采用薄钢板折弯成型，倾斜布置形成收口式进料导槽，能够引导投入的空罐头准确滑入两个破碎辊的啮合间隙位置，避免物料从侧边散落。破碎执行部件采用平行对辊结构，辊轴上布置了凸起的拨料齿，能够在转动过程中咬住罐头罐体，通过两个辊轴的相对转动施加挤压力，将圆柱形的金属罐头压溃、撕裂成不规则的金属碎块，破碎后的物料从机架下方的落料空间直接排出，可对接下方的物料收集箱或者输送皮带，进入后续的磁选、清洗工序。从设计思路上，这套结构优先考虑了工况的耐用性，所有转动轴的支撑位置都预留了轴承安装位，可加装标准深沟球轴承降低转动阻力，齿轮部分采用外露式布局，一方面方便日常检查齿面磨损情况，及时清理缠绕在齿缝间的包装杂物，另一方面也降低了密封壳体的加工成本，适合中小型废品回收站点、小型食品加工厂的废弃物处理场景使用。设备的传动端可以适配不同的动力源，既可以连接减速电机实现电力驱动，也可以根据无供电场景的需求搭配手动摇轮结构，适配不同的使用场景需求。在结构细节上，机架的焊接位置都做了焊后打磨处理，避免尖锐焊疤划伤操作人员，所有转动部件的边缘都做了圆角处理，齿轮的啮合位置外侧预留了安全防护罩的安装孔位，后期可加装薄钢板防护罩避免操作人员误触转动部件引发安全事故。整个设备的结构没有复杂的异形曲面零件，绝大多数零部件都可以采用常规的型材切割、板材折弯、普通车铣加工完成，加工门槛低，备件替换方便，不需要高精度的加工设备就可以完成制作组装，组装过程中只需要保证两个破碎辊轴的平行度、齿轮的啮合侧隙符合设计要求，就可以稳定运行。在实际使用过程中，这类设备可以有效将废弃马口铁罐头的体积压缩到原有体积的15%以下，大幅提升废弃金属物料的储运效率，同时破碎后的金属碎块更方便后续的除漆、熔炼回收工序，相比传统的人工踩压处理方式，处理效率提升数倍，也避免了人工处理过程中被罐头锋利边缘划伤的风险。设备的整体重心落在机架支撑框架的中心位置，运行过程中的振动幅度小，不需要额外做地基减震处理，固定在普通地坪上就可以保持稳定运行，日常维护只需要定期在齿轮啮合面、轴承位置加注润滑脂，检查拨料齿的磨损情况，对磨损严重的齿块进行更换即可，维护操作简单，不需要专业的设备维保人员就可以完成日常保养工作。
