棉籽加工用双滚筒脱壳设备结构设计

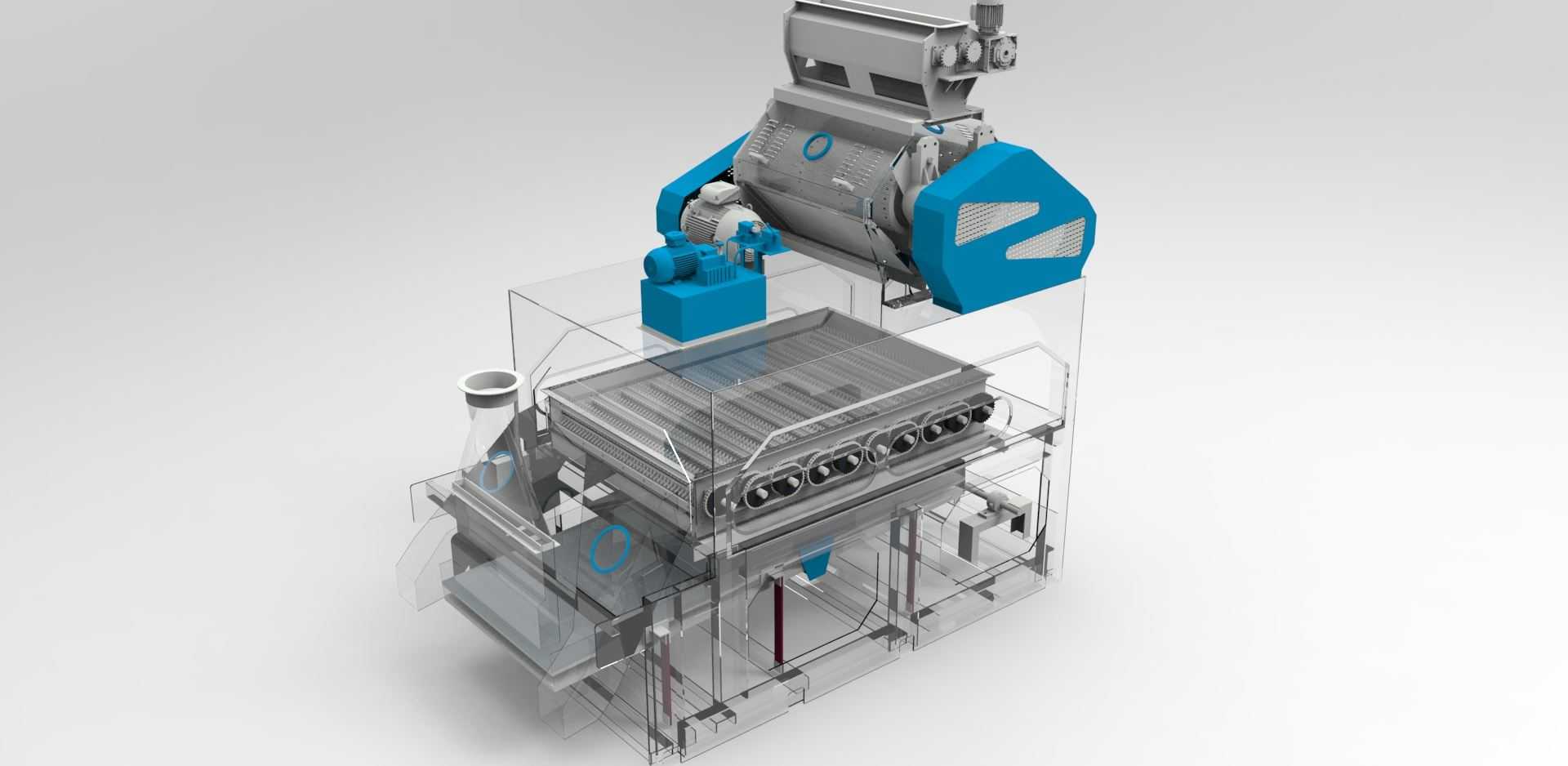

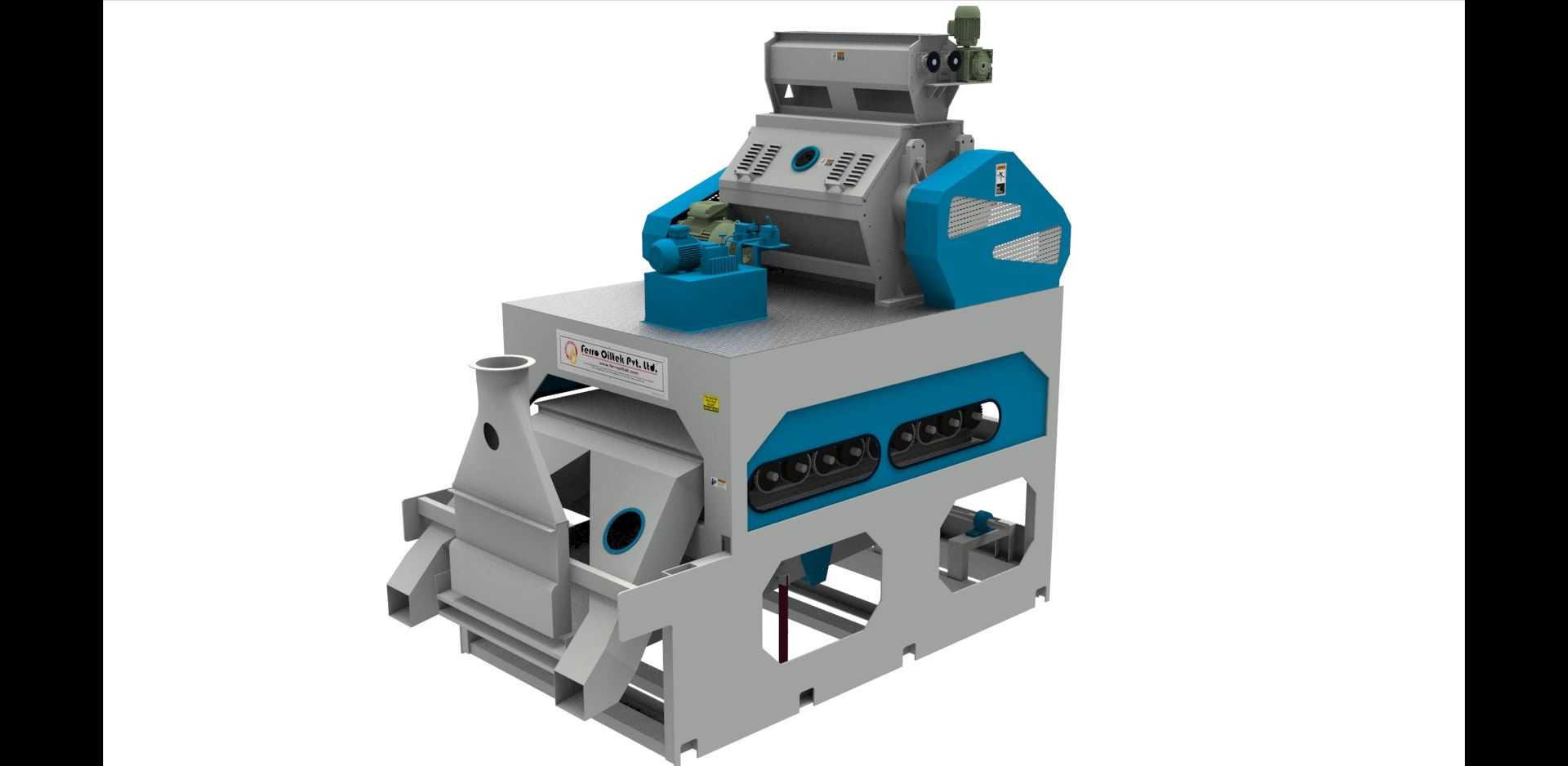

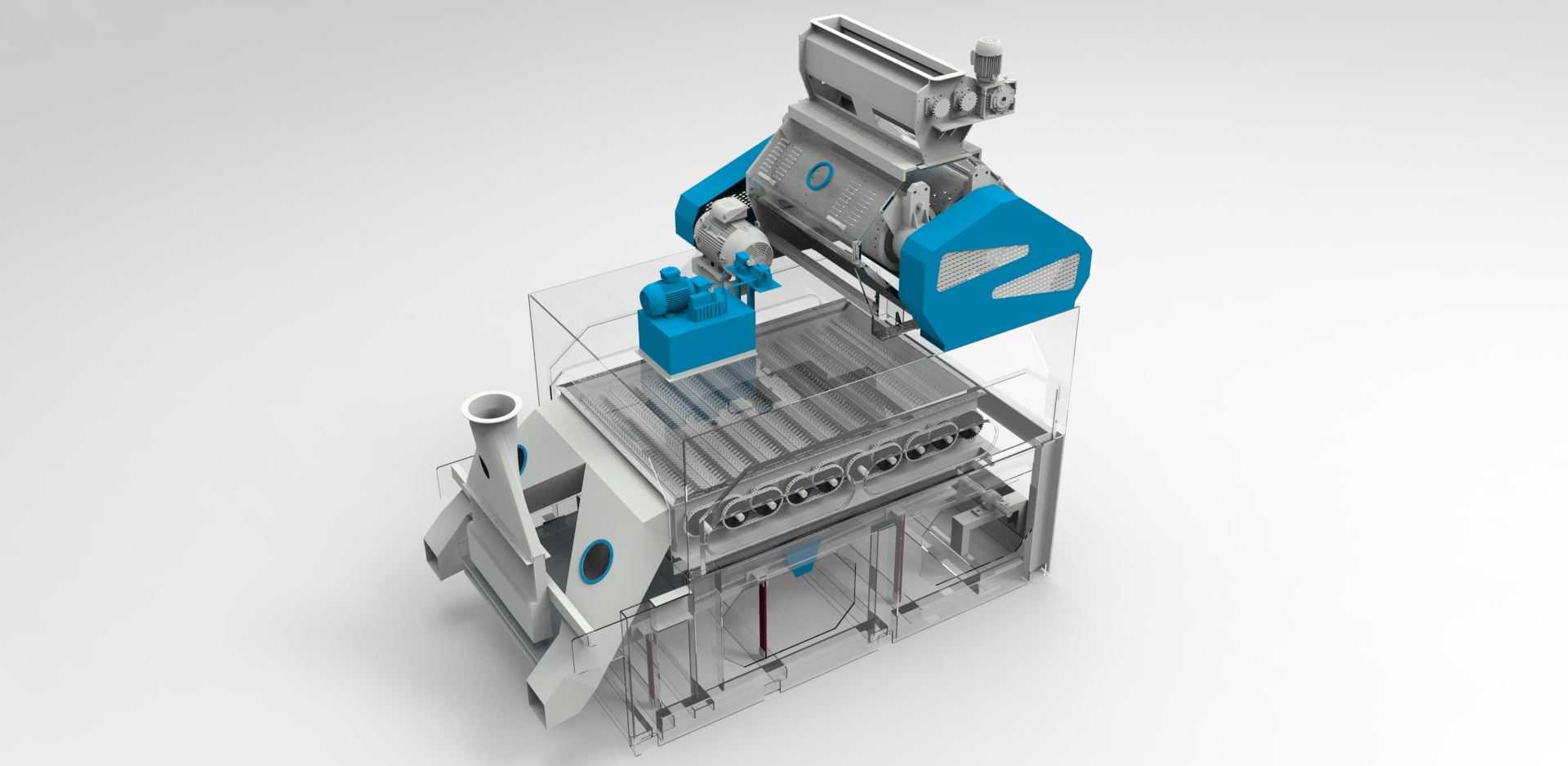

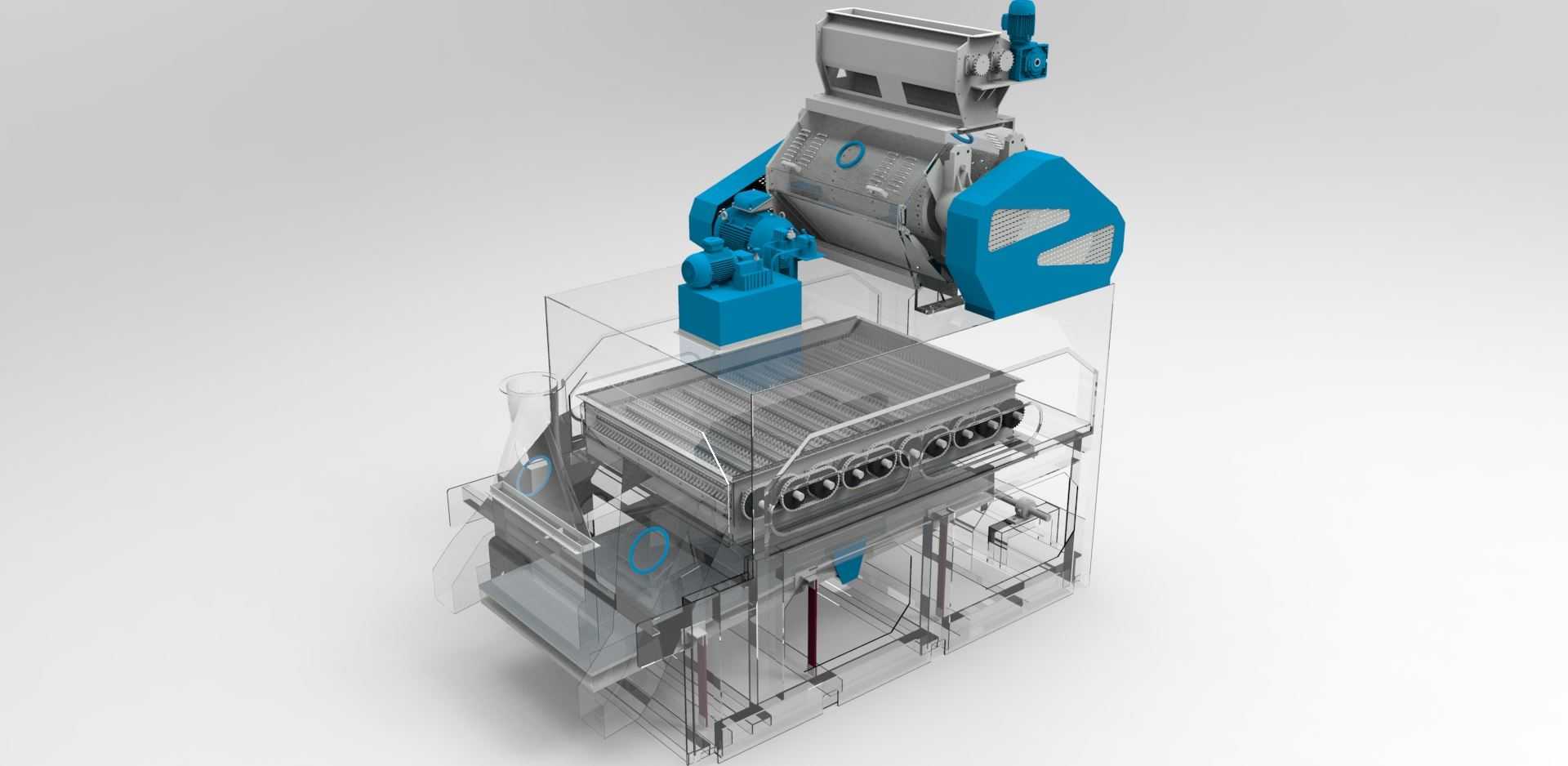

这款双滚筒结构的脱壳设备，核心应用场景集中在棉籽初加工生产线的前端破碎工序，是棉籽预处理环节的核心作业单元，主要承担带绒棉籽的外壳破碎作业，为后续的仁壳分离、棉仁压榨取油工序提供合格的破碎物料。从实际产线适配角度看，设备采用上下分层的模块化布局，上层为喂料与初级均料单元，配套独立的驱动组件控制喂料辊转速，可根据来料棉籽的含水率、含绒量灵活调整喂料速度，避免进料不均导致的滚筒偏载、破碎粒度不均问题；中层为核心的双滚筒破碎腔，两个平行布置的铸铁滚筒表面做了防滑耐磨纹理处理，滚筒间隙可通过侧方的调节机构实现0-15mm范围的无级调整，适配不同品种、不同粒径的棉籽脱壳需求，作业时双滚筒相向差速转动，通过挤压、揉搓的复合作用力完成棉籽外壳破碎，相较于单滚筒结构，仁壳完整度可提升12%以上，碎仁率控制在8%以内，能有效降低后续仁壳分离环节的作业负荷。下层为机架与出料导料结构，机架采用型钢焊接成型，底部预留了与生产线预埋地脚螺栓匹配的安装孔位，整体安装边界宽度控制在1.8米、深度1.5米、总高度2.7米，可直接适配现有多数中小型棉油加工厂的标准车间层高与生产线预留工位，无需对现有厂房结构做大规模改造。设备侧方的蓝色护罩为快拆式钣金结构，日常维护时无需拆卸主体机架即可完成滚筒间隙调整、易损件更换作业，护罩表面预留的观察窗可实时查看腔内作业状态，及时卡堵、进料异常等问题。驱动电机采用侧挂式安装布局，通过皮带轮与滚筒主轴连接，传动结构做了全封闭防护，避免棉绒、粉尘进入传动部件造成磨损，设备整体的振动幅值控制在0.2mm以内，满负荷作业时的运行噪音低于75分贝，符合粮油加工车间的职业健康防护要求。从建模设计思路来看，整机结构完全按照实际加工装配逻辑做了层级拆分，所有连接螺栓、轴承座、调节机构的尺寸都参照通用机械设计标准做了参数化建模，可直接导出工程图用于生产加工，也可作为棉籽加工生产线整线布局的配套设备模型，用于产线仿真、工位排布模拟等场景。
