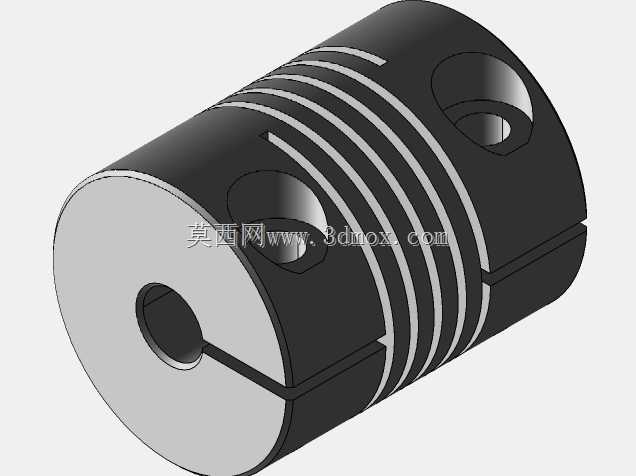

做小型传动结构选型的时候,很多工程师都遇到过公制英制轴径混搭的尴尬场景,比如桌面级3D打印机的步进电机输出轴是5毫米公制尺寸,配套的挤出辊或者丝杆端是0.25英寸的英制轴径,要是选普通刚性联轴器,别说补偿两轴的不对中误差,光是轴径适配就得额外做轴套,不仅增加装配累积误差,长期运行还容易因为轴系别劲导致轴承过早磨损、电机负载波动变大。这款绕线式挠性联轴器就是针对这类小扭矩精密传动场景设计的,主体采用一体式金属坯料加工而成,中间段的螺旋绕线槽是核心功能结构,和传统的梅花联轴器、膜片联轴器不同,这种一体式绕线结构没有多余的装配零件,不存在装配间隙或者弹性件老化失效的问题,能在传递扭矩的同时,补偿两轴之间的径向偏移、角度偏差以及轴向窜动,特别适合对传动精度要求高、安装空间紧凑的小型设备。
从实际安装边界来看,这款联轴器两端分别适配5毫米公制轴和0.25英寸英制轴,采用侧面夹紧螺丝的固定方式,安装的时候不需要加热或者额外的压装工具,只要把两端轴插入对应的轴孔,拧紧侧面的紧定螺丝就能完成固定,夹紧缝的设计能让轴孔均匀抱紧轴面,不会像传统顶丝结构那样在轴表面压出凹坑,后期拆卸维护也更方便。中间的螺旋槽数量和槽宽是经过扭矩校核的,既保证了足够的扭转刚度,避免传动过程中出现回程误差,又保留了合适的挠性,能抵消安装时两轴的同轴度误差——很多小型设备的安装板都是薄板加工的,装配时难免出现零点几毫米的同轴度偏差,要是用刚性联轴器,这些偏差产生的附加载荷会直接作用在电机轴承和负载端轴承上,短时间内可能出现电机发热、运行噪音大的问题,长期运行甚至会断轴。
这类联轴器的应用场景其实比想象中广,除了桌面级3D打印机的传动系统,小型雕刻机的主轴和电机连接、桌面机器人的关节传动、激光打标设备的振镜电机连接、小型线性模组的驱动端连接都能用到,尤其是在设备原型开发阶段,公制英制零件混搭的情况非常普遍,不用专门定制非标轴或者轴套,直接用这款联轴器就能完成不同轴径的传动连接。设计这类联轴器三维模型的时候,首先要确定两端轴孔的公差配合,因为是夹紧式安装,轴孔的基本尺寸要比标称轴径小几丝,保证夹紧后有足够的抱紧力,不会出现传动打滑;其次是中间螺旋槽的建模,要注意槽的螺旋升角和壁厚,槽壁太薄会导致扭转刚度不足,传动时出现滞后,槽壁太厚又会降低挠性补偿能力,起不到抵消安装误差的作用;两端的夹紧缝要和轴孔贯通,缝宽控制在合理范围,保证拧紧螺丝的时候轴孔能均匀收缩,不会出现单边抱紧的情况;侧面的紧定螺丝孔要做沉头处理,避免螺丝头突出联轴器外圆,运转时刮碰到周边的管线或者结构件。
从外形尺寸来看,这款联轴器的外圆和整体长度都控制得比较紧凑,适合安装在空间狭小的位置,外圆没有多余的凸起结构,做装配干涉检查的时候不用额外预留太多避让空间,金属本体的动平衡特性也比较好,在每分钟几千转的转速下运行不会产生明显的振动,比那些带塑料弹性件的联轴器更适合有一定温度的工作环境,不会因为设备运行产生的温度升高导致弹性件变软失效。很多刚入行的结构工程师做小型设备选型的时候,容易忽略联轴器的挠性补偿作用,觉得只要轴径对得上、能转就行,实际上在精密传动场景里,联轴器选得不合适,整个传动链的精度和寿命都会受影响,这种一体式绕线挠性联轴器没有易损件,安装方便,还能适配公制英制混搭的轴径,刚好解决了小型精密设备传动连接的很多痛点。建模的时候还要注意两端轴孔的同轴度基准,虽然联轴器本身有挠性补偿能力,但加工的时候轴孔的同轴度还是要控制在合理公差范围内,不然本身的加工误差就会带来额外的传动振动;紧定螺丝的位置要错开夹紧缝的位置,保证拧紧的时候夹紧力能均匀分布在轴面上;螺旋槽的两端要做圆弧过渡,避免应力集中,长期承受交变扭矩的时候出现槽端开裂的问题。
