双T形连接锁紧螺母结构设计

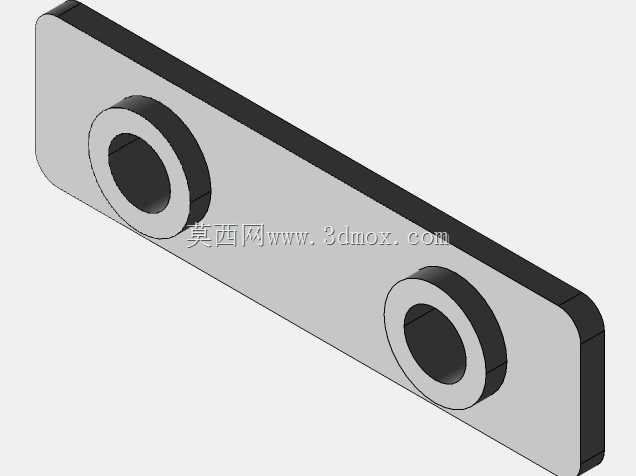

在自动化生产线的线性传动模组、3D打印设备运动轴、轻型机架拼接结构中，这类双T形螺母是应用频次极高的嵌入式锁紧连接件，区别于常规单孔T型螺母仅能实现单点锁紧的局限，双孔一体式结构能够在型材槽内完成两点同步定位，避免单孔锁紧时连接件绕螺栓轴线偏转的问题，大幅提升辅件安装后的连接刚性。从实际装配场景来看，这类螺母主要适配欧标或国标铝型材的T型槽道安装，安装时无需提前在型材端面预塞螺母，可直接从型材槽的任意位置卡入槽腔，旋转90度后T型头即可卡紧在槽道内部的限位台阶上，配合两个内六角螺栓就能完成传感器安装支架、拖链托架、行程开关挡片、导轨侧密封挡板这类轻型辅件的固定，相比单颗T型螺母逐颗对位安装的操作，一体式双孔结构能减少一半的螺母对位工作量，在批量组装机架的作业场景中，能有效缩短装配工时。从结构设计逻辑来看，该螺母主体采用长圆形平板基体，两端的同轴凸台是核心的定位结构，凸台外径与待安装辅件的安装孔位采用间隙配合，安装时凸台可直接插入辅件的预制沉孔内，既能够抵消螺栓锁紧时产生的径向滑移，也能避免辅件安装后出现位置偏移，不需要装配时反复调整孔位对齐度。基体的厚度设计严格匹配对应规格铝型材槽道的内部深度，确保螺母卡入槽道后，基体上表面与型材槽口平面齐平，不会出现凸起干涉辅件安装面、或是凹陷导致螺栓锁紧行程不足的问题。两端凸台的中心距严格匹配常规线性导轨辅件、机架连接板的标准孔距，孔位公差控制在±0.05mm范围内，能够直接适配市面上多数标准辅件的安装尺寸，不需要安装人员现场扩孔调整。凸台中心的内螺纹孔采用通止规校验的标准牙型，螺纹深度满足螺栓拧入后至少3个牙距的啮合长度，确保锁紧后不会出现滑牙、脱扣的问题，即使在设备长期运行产生振动的工况下，也能保持足够的锁紧力，不会出现连接件松动移位的情况。从安装边界尺寸来看，螺母整体长度控制在适配槽道可容纳的范围内，宽度略小于槽道的开口宽度，确保卡入槽道时能够顺畅滑动调整位置，两端的圆弧过渡设计避免螺母在槽道内滑动时刮伤型材槽道的阳极氧化层，也不会在槽道转弯位置出现卡滞。基体的边缘做了0.2mm的倒角处理，既去除了机加工产生的毛刺，也能在卡入槽道时起到导向作用，降低安装对位的难度。在实际设备运维场景中，这类双T形螺母还具备位置可调的优势，当需要调整辅件的安装位置时，仅需拧松两颗螺栓，就可以带动螺母沿型材槽道滑动到目标位置，之后重新锁紧即可完成位置调整，不需要将螺母从槽道内完全取出，也不用拆解周边已安装的其他部件，对于设备后期改造、传感器位置微调、运维更换部件的场景十分友好。相比采用焊接螺母、压铆螺母的连接方式，这种嵌入式双T形螺母不需要对型材做额外的二次加工，不会破坏铝型材本身的结构强度，也不会因为焊接高温导致型材变形，适配轻量化机架的快速组装需求。在3D打印设备的X轴运动机构中，这类螺母常用来固定限位开关的触发挡片，双点固定的结构能避免挡片在设备长期往复运动中出现角度偏转，确保限位触发位置的一致性，提升打印过程的位置精度；在轻型输送线的机架搭建中，这类螺母可用来固定光电传感器的安装支架，抗振动性能优于单孔T型螺母，不会因为输送线运行的持续振动导致支架偏移，减少传感器误触发的概率。设计这类螺母的三维模型时，需要重点关注凸台与基体的垂直度，若凸台与基体平面存在垂直度偏差，安装后会导致辅件安装面倾斜，影响传感器、挡片这类对安装角度有要求的部件正常工作；同时要保证两个内螺纹孔的轴线与凸台端面垂直，避免螺栓锁紧时出现别劲的情况，导致螺纹受力不均产生滑牙。基体的底面做了平面度要求，确保与型材槽道内部的支撑面完全贴合，锁紧时受力均匀，不会因为局部接触导致螺母压伤型材槽道内壁。
