小型简易悬挂缓冲连接机构结构设计

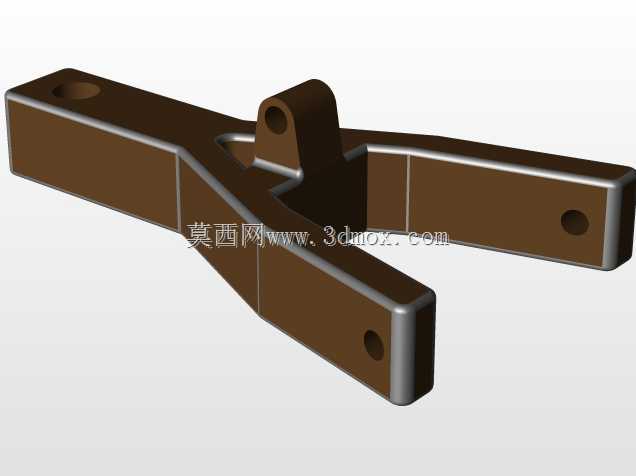

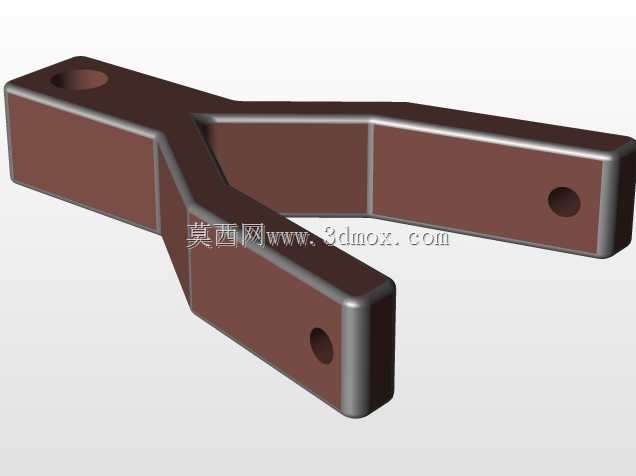

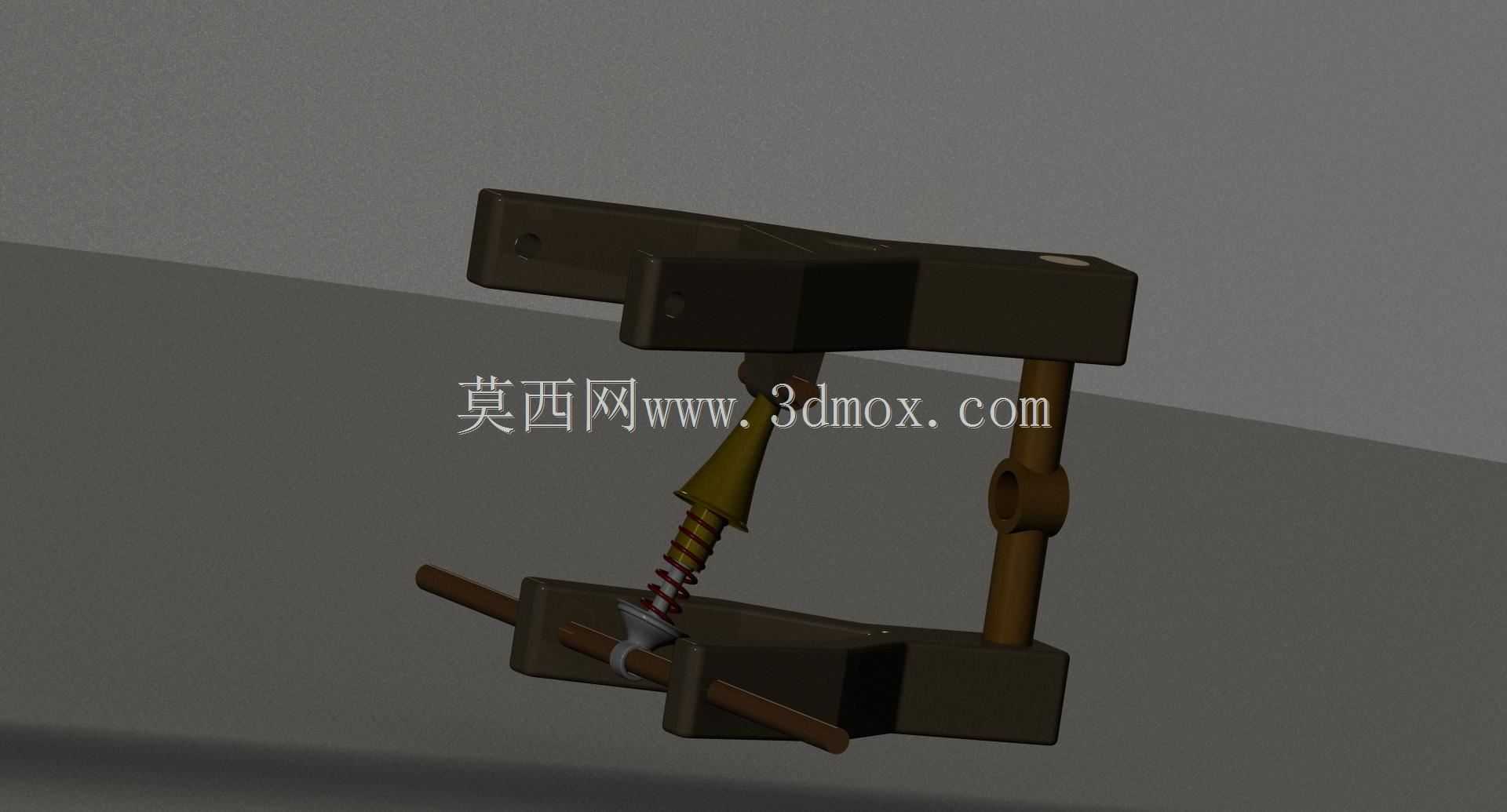

　　这套简易悬挂机构的设计初衷，是面向小型代步载具、轻型作业移动平台的底盘缓冲需求，解决小载荷工况下轮组与车架之间的振动传导问题，在非铺装路面、车间转运通道这类颠簸场景下，能够过滤路面传递的高频小幅振动，避免车架上搭载的精密作业部件、易碎承载物料受振动冲击出现损坏或移位。不同于重载车辆使用的多连杆复杂悬架结构，这套机构采用上下分体式铰接布局，上安装座为平直的板式连接结构，预留了两个对称的螺栓安装孔，可直接通过标准紧固件固定在车架底部的安装平面上，安装孔的中心距按照小型载具常用的80mm间距设计，适配多数轻型移动平台的底盘安装边界，不需要额外加工转接板即可完成固定。下安装座对应轮组连接位置，设置了横向的销轴安装孔，

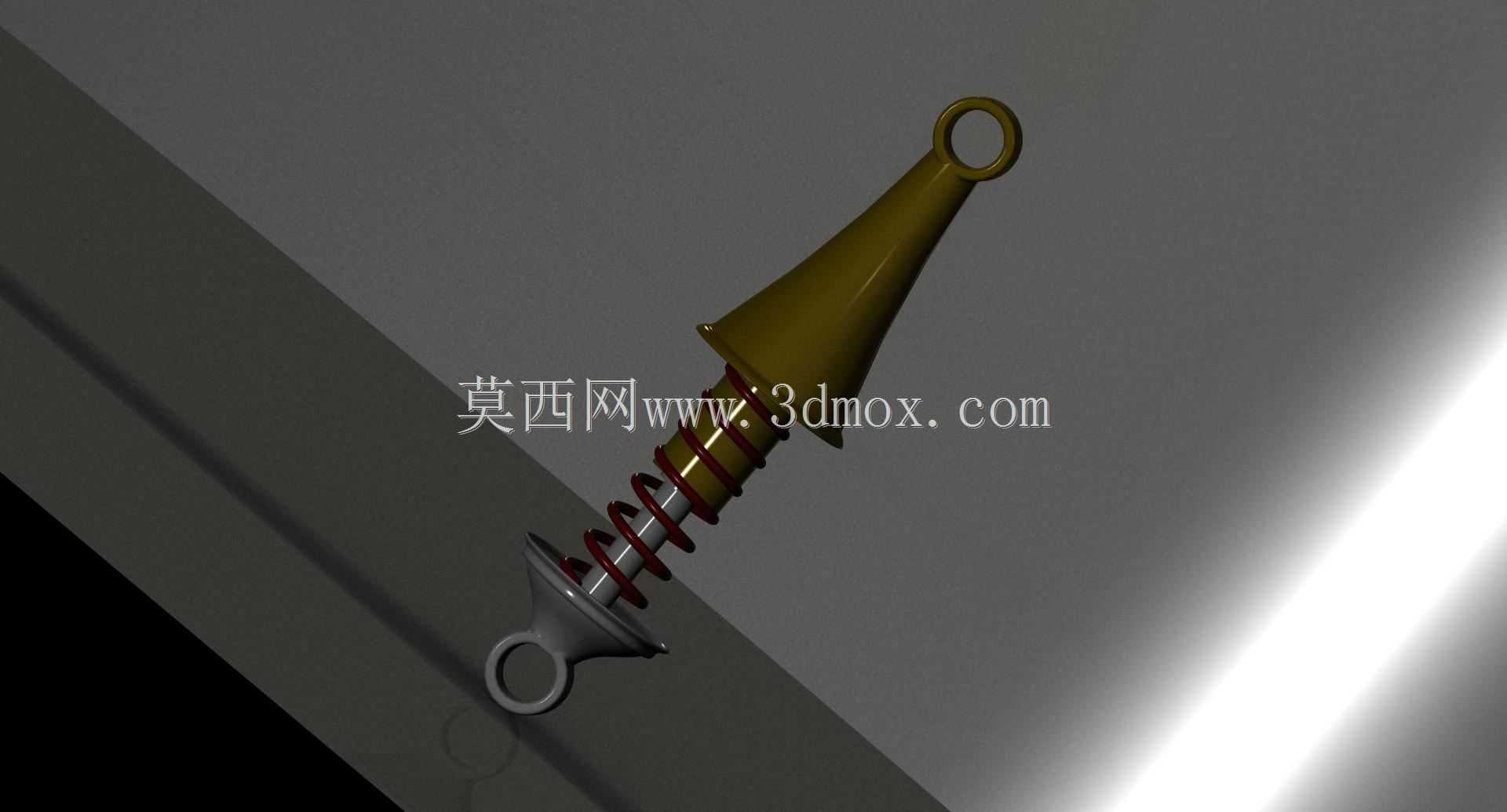

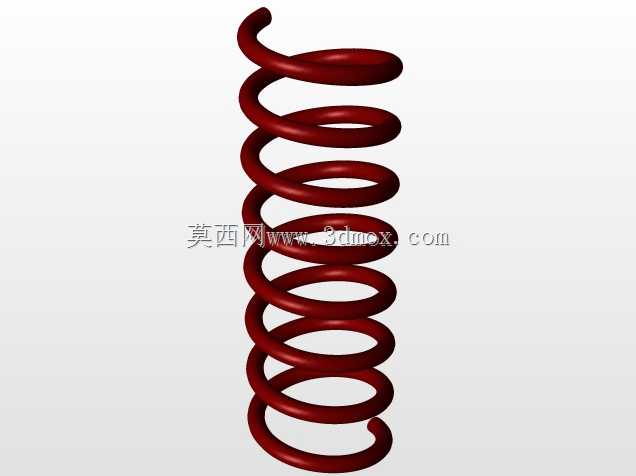

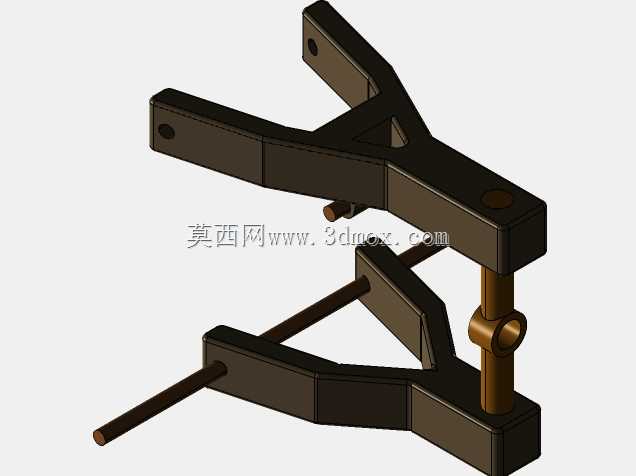

　　可直接与轮组的转向节或轮轴支架铰接，销轴孔径匹配12mm标准圆柱销，配合开口销即可完成轴向固定，安装维护时不需要专用工装，普通钳工工具即可完成拆装作业。机构的核心缓冲单元采用圆柱螺旋压缩弹簧搭配导向杆的结构，弹簧的线径、中径和有效圈数按照50kg额定静载荷设计，在遇到路面凸起冲击时，弹簧能够沿导向杆轴向压缩，吸收冲击能量，避免刚性碰撞带来的结构应力集中；导向杆下端设置了锥形缓冲头，在弹簧压缩到极限行程时，锥形头会先接触下安装座的限位锥面，避免弹簧并圈产生刚性冲击，同时也能限制机构的最大压缩行程，防止弹簧过载出现永久变形。两侧的支撑立柱采用圆柱形光轴结构，上端与上安装座采用过盈配合固定，下端插入下安装座对应的导向孔内，

　　在机构上下运动过程中，光轴与导向孔配合起到运动导向作用，避免缓冲过程中出现横向偏移，保证轮组始终保持正确的接地角度，不会因为侧向力出现轮组偏摆。整套机构的运动行程设计为35mm，足够覆盖小型移动平台在常规作业场景下的颠簸幅度，整体外形尺寸控制在120mm60mm100mm的空间范围内，不会占用底盘过多的布置空间，对于底盘空间紧凑的小型AGV、电动代步车、手推作业台车都有很好的适配性。在结构设计过程中，所有铰接位置都预留了润滑脂加注间隙，日常维护时只需要定期在导向孔、铰接销轴位置涂抹少量润滑脂，即可保证机构运动顺畅，不会出现卡滞、异响问题。上下安装座的材质选用常用的工程结构钢，焊接后做去应力处理，避免长期受交变载荷出现焊缝开裂；

　　弹簧采用65Mn弹簧钢制作，淬火回火后硬度达到HRC40-45，保证足够的弹性和抗疲劳性能，能够承受数万次的往复压缩循环而不出现性能衰减。从实际应用角度看，这套机构不需要搭配复杂的阻尼器部件，依靠弹簧本身的阻尼特性和铰接位置的摩擦阻尼，就能够满足低速移动场景下的缓冲需求，整体制造成本低，结构可靠性高，不会出现液压阻尼器漏油、气压阻尼器漏气这类常见故障，适合在对成本敏感、维护条件有限的场景下使用。在安装匹配时，需要注意上安装座的固定平面平面度公差控制在0.1mm以内，避免安装后出现附加应力导致导向杆卡滞；下安装座与轮组连接时，要保证两侧轮组的悬挂机构初始预压量保持一致，避免出现车身倾斜、轮组偏磨的问题。机构的侧向受力能力经过结构校核，在承受额定载荷30%的侧向冲击力时，导向光轴的弯曲变形量小于0.05mm，不会影响正常的缓冲运动，能够满足常规转向、小幅侧倾工况下的受力需求。
