成型机用曲柄滑块传动执行机构

　　这套曲柄滑块机构主要配套在小型台式成型设备上，作为冲压、压合工位的核心执行传动单元使用，常见于小五金件冲形、塑胶件热熔压装、纸质包装压痕这类轻载成型工序，在桌面级小型加工设备、教学演示实验台、小批量定制加工工位中应用十分广泛。区别于大型冲压设备的重载曲柄连杆结构，这套机构采用手动驱动加飞轮蓄能的结构设计，不需要配套外接动力源，操作人员扳动摇杆即可带动曲柄做整周回转，通过连杆将旋转运动转化为滑块的直线往复运动，完成对工件的压合成型动作，适合无外接气源、电源的零散加工场景，也可用于职业院校机械原理课程的实体演示，让学习者直观理解曲柄滑块机构的运动转换逻辑、死点位置特性以及急回运动特性。

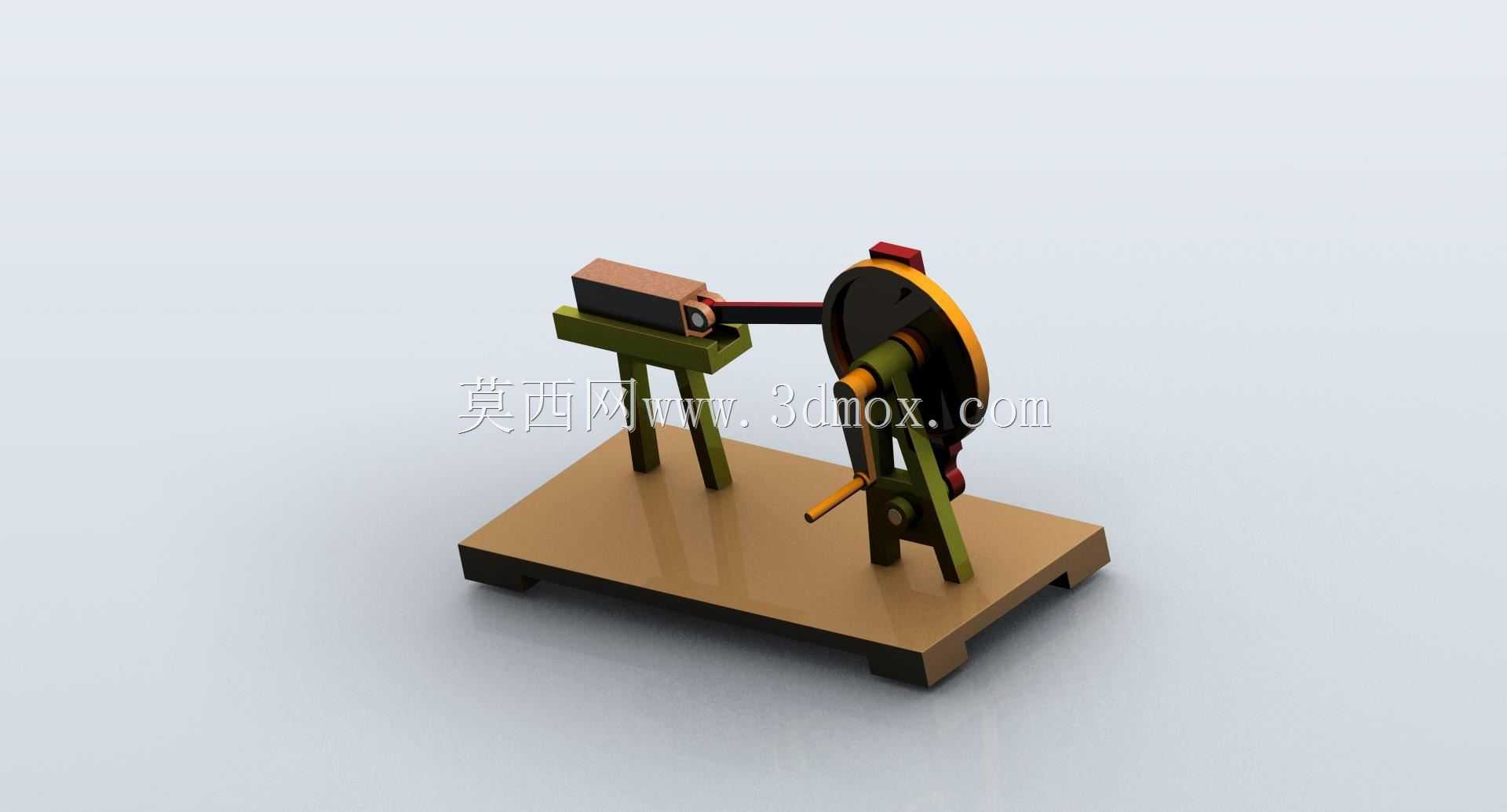

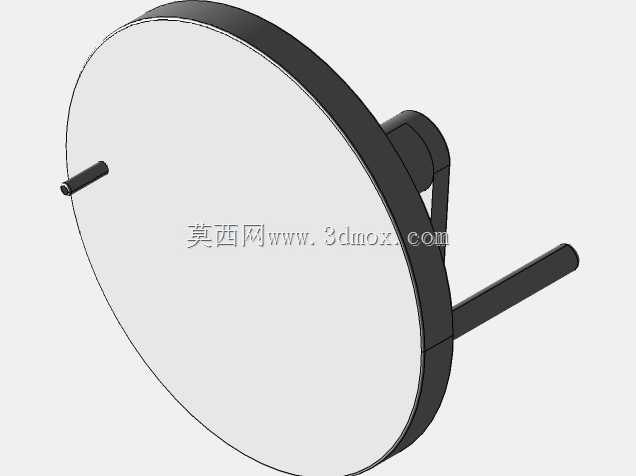

　　从结构设计逻辑来看，这套机构的底座采用一体式平板支撑结构，底部预留了四个沉头安装孔，可直接通过螺栓固定在设备工作台或者桌面台架上，整体安装边界尺寸控制在长280mm、宽160mm、高220mm范围内，不会占用过多工位空间，适配多数小型台式设备的安装预留位。支撑部分采用双立柱立式支架，分别承载曲柄转轴与滑块导轨组件，支架与底座之间采用定位销加螺栓的连接方式，保证装配后曲柄回转中心与滑块运动方向的垂直度，避免运动过程中出现卡滞、偏磨的问题。曲柄部分配套了外缘加厚的铸铁飞轮，摇动手杆驱动时飞轮可储存转动惯量，在滑块下压到成型工位时释放动能，弥补手动驱动力不足的问题，保证成型压力稳定，同时飞轮轮缘做了黄色警示涂覆，提醒操作人员运动时不要触碰旋转部件。

　　滑块组件采用开放式导轨安装结构，导轨面做了铣削加工保证平面度，滑块与导轨之间预留了0.02-0.05mm的配合间隙，既保证滑动顺畅无卡滞，又能控制滑块运动过程中的偏摆量，保证成型工位的压力垂直作用在工件上，避免压偏导致的工件报废。连杆两端采用铰接结构，与曲柄、滑块的连接位置都配置了耐磨衬套，长期往复运动时仅需定期加注润滑脂即可维护，不需要频繁更换易损件。滑块的工作端面预留了标准的模具安装螺孔，可根据不同的成型工艺需求更换对应的压头、成型模具，适配不同类型工件的加工需求，不需要对整体机构做大幅改动。

　　在实际使用过程中，这套机构的滑块行程固定为60mm，可满足多数小型工件的成型行程需求，操作人员可通过控制摇杆的转动速度调整滑块的往复频率，单批次小量加工时操作灵活，启动停止不需要额外的控制电路，扳动摇杆到任意位置都可随时停止，安全性相比电动驱动的小型冲压设备更高。机构的所有运动部件都做了边缘倒角处理，没有尖锐的毛刺棱角，避免操作过程中剐蹭操作人员。整体结构没有复杂的电控、液压组件，故障点极少，日常维护仅需检查铰接位置的磨损情况、连接螺栓的紧固状态即可，适合加工场景多变、维护条件有限的小型加工场所使用，也可作为自动化改造前的手动验证机构，先通过手动操作验证成型工艺的压力、行程参数，后续再配套电机驱动组件升级为半自动成型设备，降低前期工艺验证的成本。
