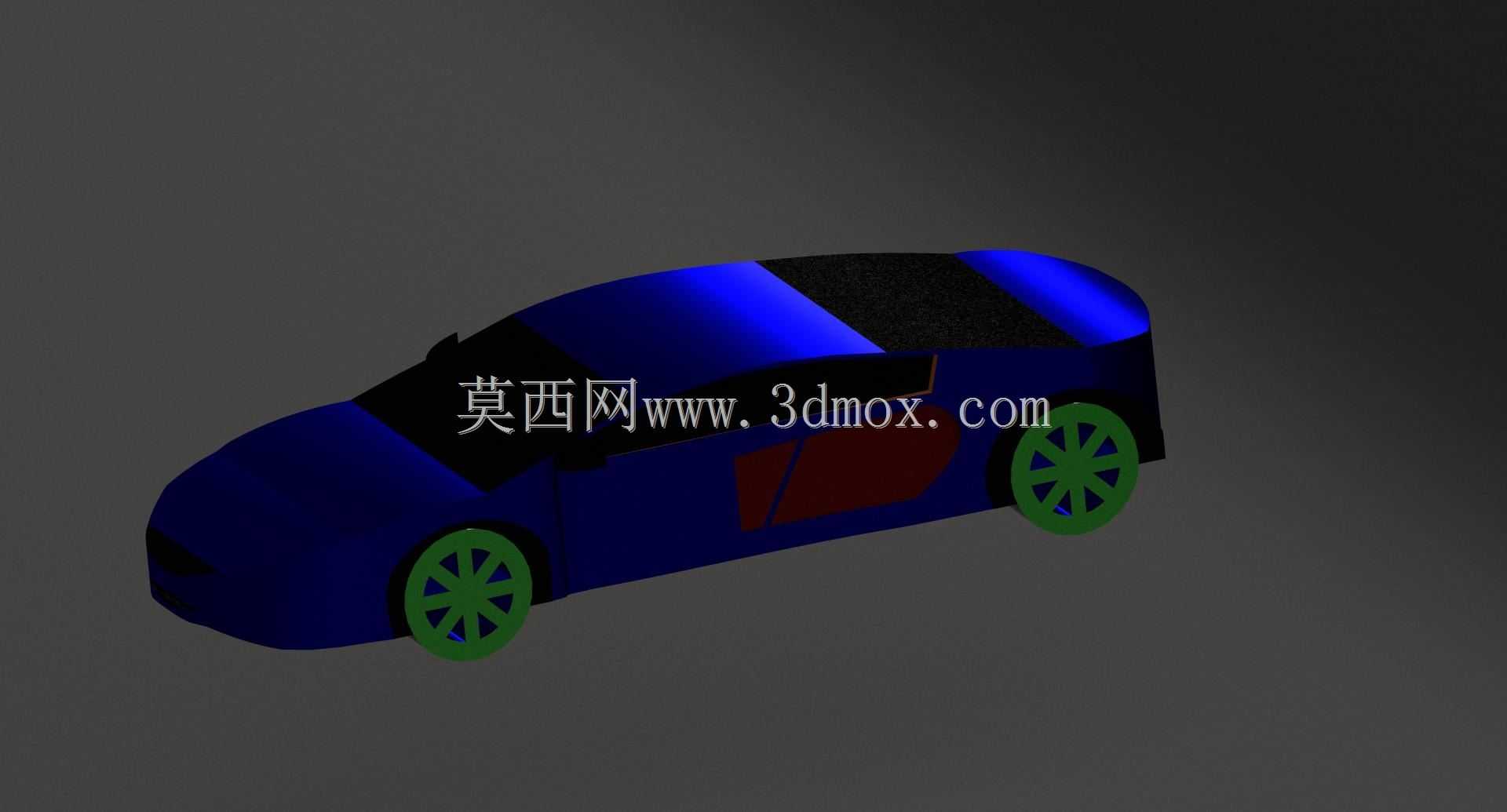

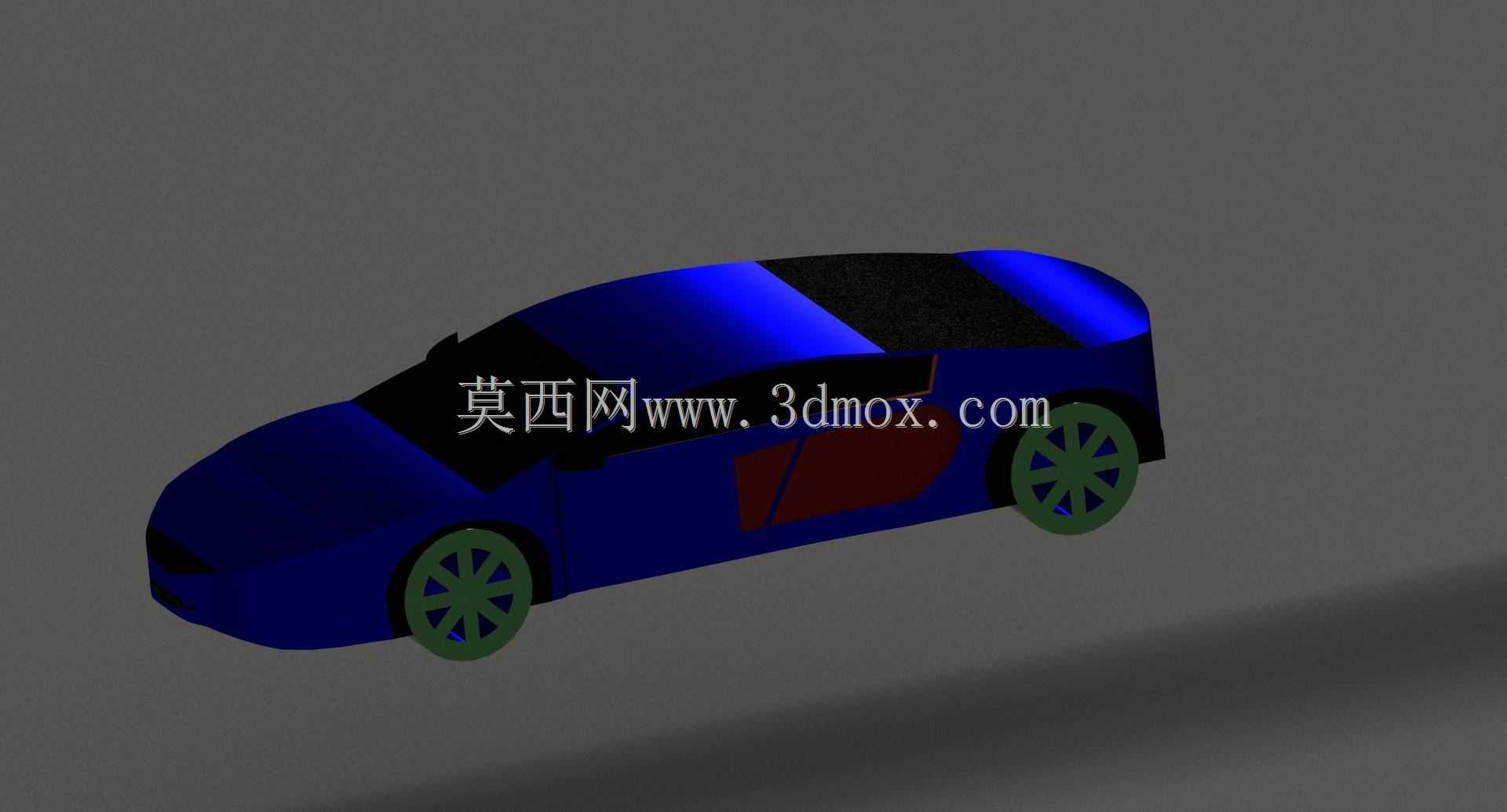

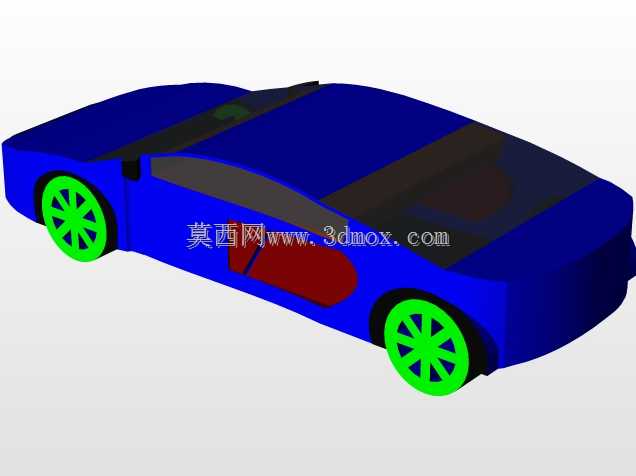

蓝色轿跑外观结构三维数模

这款轿跑造型的三维数模，在前期造型评审阶段可直接用于油泥模型的基准参照，数模中还原的溜背式车顶线条，从A柱顶端平滑过渡至车尾，兼顾了空气动力学性能与后排头部空间的预留边界，在实际工程开发中，这类曲面的曲率连续精度直接影响后续风阻系数测试的初始数据，建模时针对侧围与车门的分缝位置做了等距偏移处理，预留出了密封条安装的3mm间隙，避免后期装配出现干涉问题。车身侧面的内凹式腰线从翼子板一直延伸至尾灯区域，既强化了整车的视觉低趴感，也在冲压工艺层面降低了侧围外板的拉延成型难度，数模中车轮采用了多辐条式造型，轮辋的安装面与转向节的连接孔位做了同轴度约束，匹配常规乘用车的5孔轮毂安装规格，轮胎的断面宽度与轮拱的间隙预留了120mm的跳动空间，满足悬架上下行程的运动校核需求。前舱盖的棱线做了圆角过渡处理，避免行人碰撞保护测试中出现尖锐棱边的扣分点，前保险杠的下进气口区域预留了散热器安装的避让空间，同时兼顾了刹车导风口的气流通道设计，数模中车门的开启角度做了运动仿真验证，最大开启角度可达68度，满足乘员上下车的空间需求，车门内饰板的安装卡扣位置在数模中做了点位标记，对应侧围内板的焊接螺母位置精度控制在0.5mm以内。车顶的黑色区域对应全景玻璃天窗的安装位，数模中预留了天窗玻璃的厚度空间以及排水槽的走形路径，避免后期出现漏水隐患，车尾的溜背造型在尾箱盖末端做了小幅上翘的鸭尾设计，在高速行驶时可提供额外的下压力，降低车尾升力对行驶稳定性的影响。数模中整车的轴距设定为2700mm，车宽控制在1860mm，车高1380mm，符合紧凑型运动轿跑的尺寸定位，在总布置层面，前排座椅的滑轨行程预留了220mm的调节范围，可适配不同身高的驾乘人员坐姿需求，后排腿部空间在B柱到前排座椅靠背的距离预留了两拳左右的余量，满足日常家用的乘坐舒适性要求。底盘部分的数模虽然未做细化展示，但车身地板的凸起高度做了控制，中央通道的凸起高度不超过150mm，尽可能提升后排中间乘员的脚部空间，前后悬的长度分别控制在920mm和980mm，较短的前后悬既提升了整车的操控灵活性，也增大了接近角与离去角，降低日常通过非铺装路面时的托底风险。在建模逻辑上，整车外表面采用了G2连续的曲面构建方式，所有可见的外观分缝都做了均匀的间隙控制，缝隙宽度公差控制在±0.2mm，满足量产车的外观DTS匹配要求，数模中还针对车身的安装硬点做了坐标标记，方便后续底盘、电器、内外饰等专业的工程师开展协同设计，避免各系统在装配时出现空间干涉问题。这类外观数模在实际项目中还可用于渲染效果图制作、展车模型3D打印、碰撞仿真的初始网格划分等多个场景，数模中还原的曲面质量可直接导入CAE软件进行外流场分析，无需额外做曲面修补工作，大幅缩短前期开发的周期。
