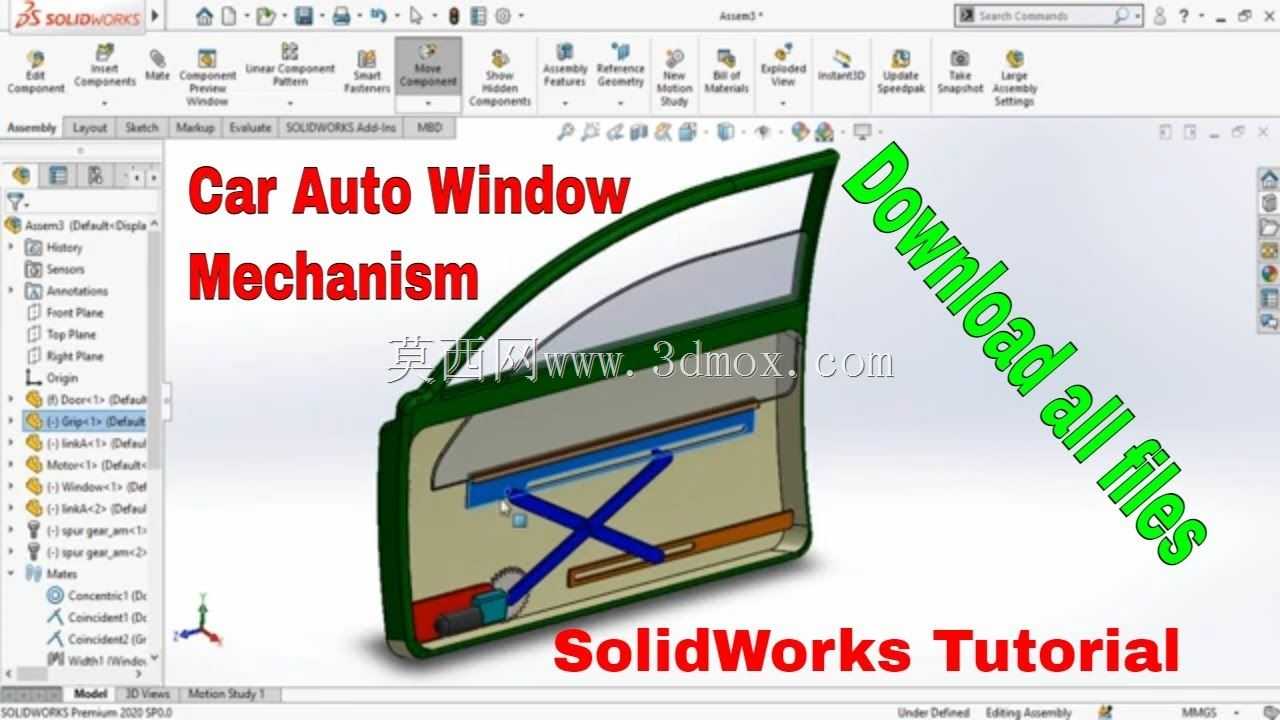

汽车车门自动开窗执行机构设计方案

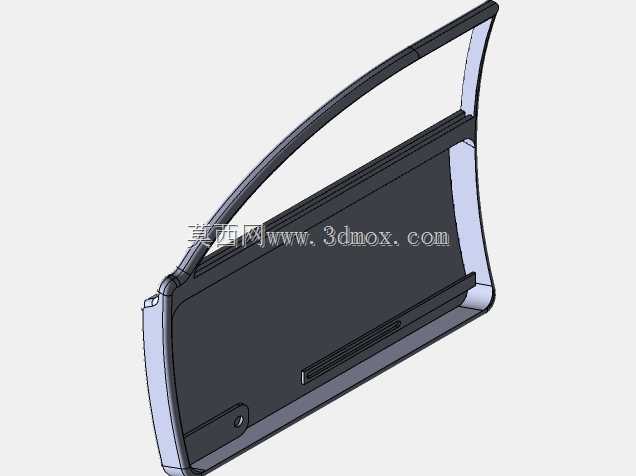

在乘用车车门附件的开发流程中，车窗升降机构是直接影响用户使用体验与车门内部空间利用率的核心部件，这套交叉臂式自动开窗执行机构的三维设计，完全围绕量产车门的实际装配边界展开，适配常规家用轿车前门的内饰板与外钣金之间的预留空间，整体安装平面贴合车门内板的冲压曲面，执行端的玻璃托槽完全匹配常规3-5mm厚度的车用钢化玻璃安装孔位，不需要对现有车门钣金做额外的开孔修改即可完成适配。

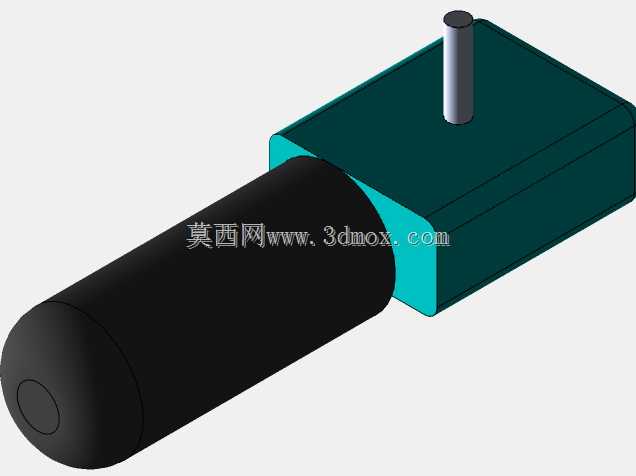

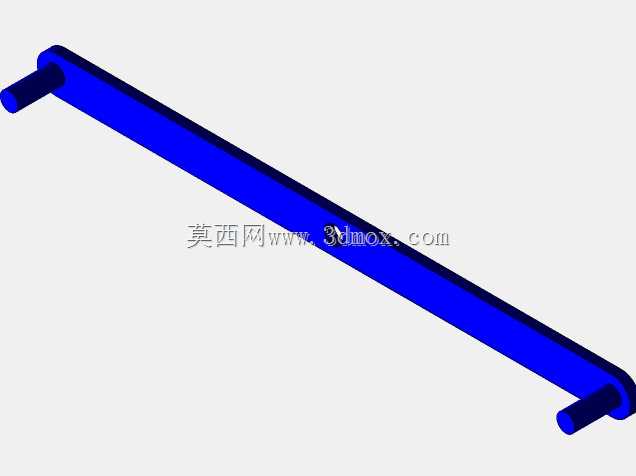

从实际功能实现逻辑来看，这套机构通过交叉布置的两根连杆作为核心传动部件，一端铰接在车门内板的固定安装座上，另一端与玻璃托架形成滑动副配合，驱动端通过微型直流减速电机输出扭矩，配合齿轮齿条的传动转换，将电机的旋转运动转化为交叉臂的开合动作，最终带动玻璃沿车门导轨做平稳的上下直线运动，整个运动行程完全覆盖车窗从全闭到全开的全部位置，在行程上下止点位置都预留了机械硬限位结构，避免电机过冲导致的玻璃磕碰或者机构卡滞。

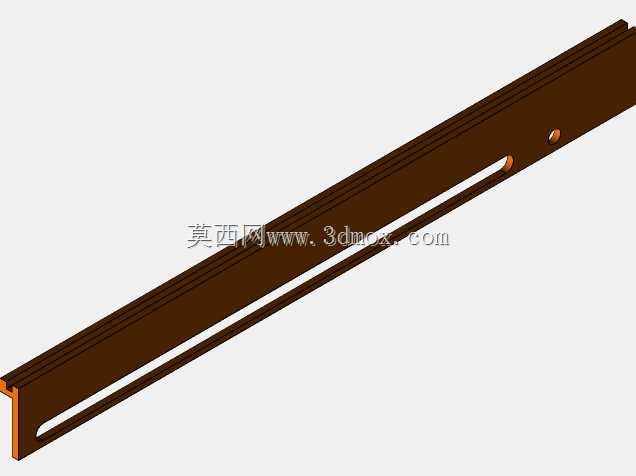

设计过程中优先考虑了车门内部的空间避让问题，交叉臂的运动包络完全避开了车门内部的防撞梁、门锁机构、音响喇叭以及线束走线通道，所有铰接点的位置都经过运动仿真校核，在整个升降行程中不会出现连杆与周边部件的运动干涉，同时铰接位置都预留了自润滑衬套的安装空间，能够降低长期使用过程中的磨损量，提升机构的整体使用寿命。玻璃托架的设计采用了多点夹持的结构，与玻璃接触的位置预留了橡胶缓冲垫的安装槽，避免硬接触导致的玻璃碎裂风险，同时托架的滑动面与车门导轨的配合间隙控制在0.2-0.5mm之间，既保证升降过程的顺畅度，又不会出现玻璃晃动的异响问题。

从实际应用场景出发，这套机构既可以适配传统的按键式电动车窗控制逻辑，也可以拓展适配一键升降、防夹功能的电控模块，机构本身的传动效率经过仿真验证能够达到85%以上，只需要小功率的车载电机即可驱动，不会对车辆的供电系统造成额外负担。在安装匹配层面，固定安装座的孔位完全参照主流家用车型的通用安装孔距设计，能够覆盖绝大多数A级、B级乘用车的前门安装需求，不需要针对单一车型做大幅度的结构修改，能够有效降低配套开发的周期与成本。

整个机构的运动过程经过完整的运动仿真验证，交叉臂在开合过程中的受力分布均匀，在玻璃上升到顶部位置时，连杆机构能够形成接近死点的支撑位置，保证车窗关闭后的密封性，不会因为行车过程中的振动出现玻璃自动下落的问题，同时在玻璃下降过程中，机构的运动速度保持均匀，不会出现卡顿或者速度突变的情况，匹配常规的电动车窗控制逻辑即可实现平顺的升降动作。针对车门内部容易积水、积尘的使用环境，所有外露的传动部件都预留了防尘罩的安装位置，能够阻挡灰尘、积水进入铰接位置，避免长期使用后出现锈蚀卡滞的问题，同时所有金属部件的设计都考虑了电泳防腐的工艺需求，壁厚设计完全满足冲压、焊接的常规加工工艺要求，不需要特殊的加工工艺即可实现量产。
