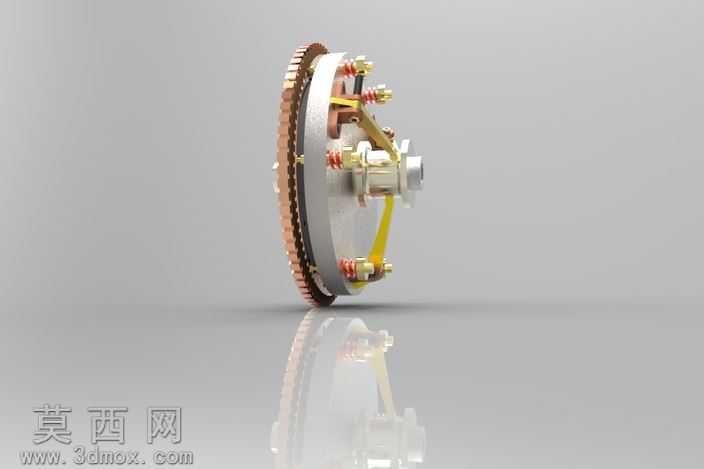

汽车传动系统单板式离合器总成三维设计

本作品为汽车传动系统核心部件单板式离合器总成的三维建模设计成果，建模过程依托三维参数化设计软件完成，严格遵循实车离合器的装配尺寸与功能逻辑进行1:1比例还原。建模阶段首先梳理离合器的核心组成模块，依次完成从动盘本体、摩擦衬片、压盘、膜片弹簧、分离杠杆、压紧弹簧、传动片、飞轮连接端以及分离轴承安装位的独立零件建模，每个零件的建模均从草图基准绘制开始，通过拉伸、旋转、扫掠、阵列等基础特征命令构建主体结构，针对压盘的散热沟槽、摩擦衬片的铆接点位、膜片弹簧的分离指结构等细节特征，采用倒角、拔模、薄壁切除等精细化特征操作完成细节还原，确保每个零件的几何尺寸符合机械设计规范，零件间的配合公差预留符合实际装配要求。材质与渲染阶段，根据不同零件的实际工况赋予对应材质属性：摩擦衬片采用非金属复合摩擦材质，调整表面粗糙度参数模拟耐磨粗糙质感；压盘与飞轮采用灰铸铁材质，设置金属漫反射参数还原铸铁哑光金属质感；膜片弹簧与压紧弹簧采用弹簧钢材质，添加金属高光与轻微做旧效果体现金属弹性件的特性；连接螺栓、铆接件采用镀锌钢材材质，还原标准件的亮面金属质感；分离杠杆的铰接部位添加轻微的润滑油脂质感，提升模型真实感。渲染阶段采用工作室柔光环境，添加地面反射效果，通过多角度布光突出离合器的装配层次与结构细节，清晰展现各部件的连接关系。结构设计上完整还原单板式离合器的工作逻辑：模型可直观展现压紧状态下膜片弹簧对压盘的压紧力传递路径，摩擦衬片被夹紧于飞轮与压盘之间实现动力的摩擦传递；分离状态下分离指受分离轴承推力带动压盘后移，切断发动机与变速器之间的动力传递，所有铰接点位、弹簧安装位、传动连接位均按照实际运动关系设置装配约束，可直观演示离合器的接合与分离动作过程。设计过程中重点考量了离合器的散热结构布局、摩擦片的磨损补偿空间、分离行程的参数合理性，确保模型不仅具备外观展示效果，更能准确体现单板式离合器的机械原理与工程设计逻辑，可用于汽车构造教学、传动系统原理演示、离合器结构方案验证等场景。
