小型手动螺旋顶升起重工具结构

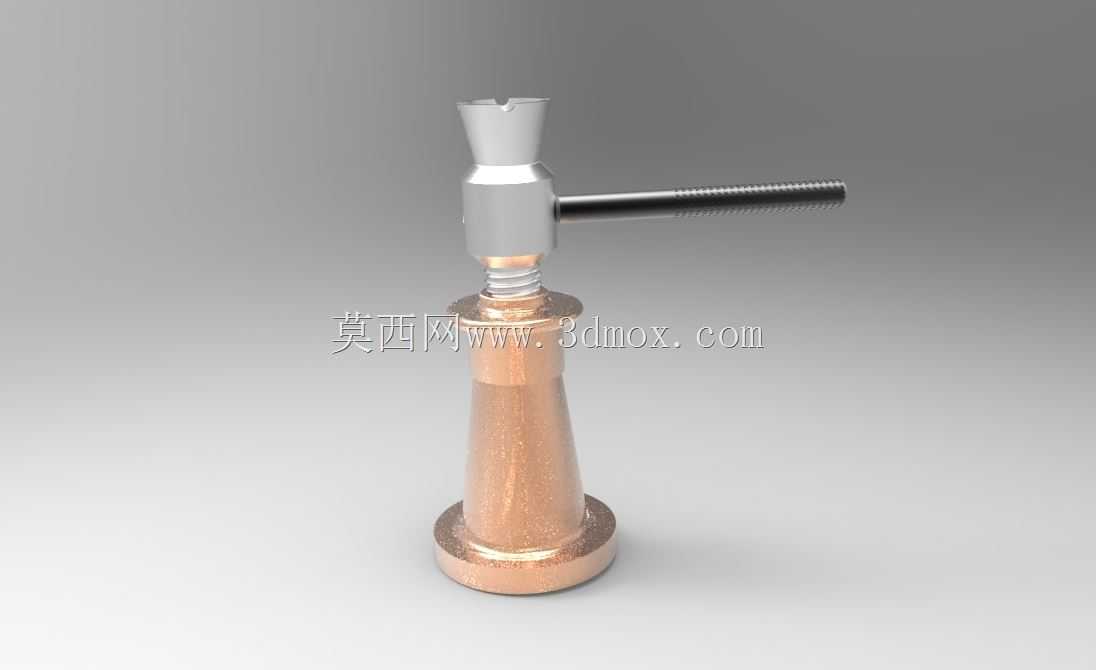

　　从实际使用逻辑出发，顶部的V型承托槽做了圆角过渡处理，既可以支撑平面工件，也能适配圆轴类工件的临时顶升，不会出现工件滑移的问题；侧面穿入的长杆是施力部件，作业时不需要配套专用棘轮扳手，随手穿入合适直径的圆钢就能转动螺杆实现升降，适配现场复杂的工具条件。设计阶段首先确定的是螺纹副参数，选用梯形螺纹而非普通三角螺纹，梯形螺纹的牙型强度更高，传动效率适中，自带的自锁特性可以保证在任意顶升高度都不会自行回落，不需要额外加装锁止机构，简化整体结构的同时降低了故障概率。在设备检修、小型构件安装、工位调平这类日常工业作业场景里，手动螺旋顶升工具的使用频率远高于液压类顶升设备，尤其是无电源、作业空间狭窄的工况下，纯机械传动的螺旋结构不存在泄压回落的风险，长时间承重支撑的稳定性更受一线作业人员认可。这款螺旋顶升结构的核心受力路径从顶部承托槽开始，经螺杆、铜质螺母套、锥形底座最终传递到支撑地面，所有受力部件的同轴度在建模阶段就做了严格约束，避免偏载带来的螺纹副异常磨损。

　　螺母部分采用铜合金材质嵌装在钢制底座内部，铜与钢的摩擦副耐磨性更好，长期使用也不会出现螺纹咬死的情况，后期维护只需要定期涂抹润滑脂就能保证传动顺畅，更换铜螺母的成本也远低于整体更换底座。底座部分设计成上窄下宽的锥形结构，底部做了加宽的法兰支撑边，这种结构可以在不增加整体重量的前提下扩大支撑接触面积，降低对支撑地面的压强，即使在硬度不高的车间水泥地面上作业，也不会出现底座下陷的问题；锥形的外壁结构可以让作业时的反作用力均匀分散到底座整个截面，避免应力集中在螺纹安装位置导致底座开裂。

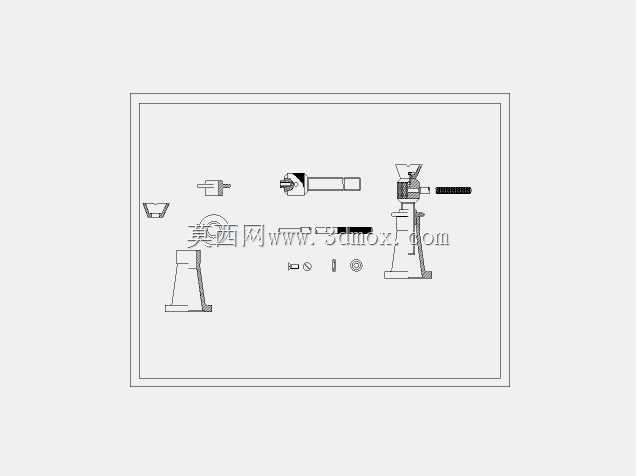

　　从安装边界尺寸来看，这款结构收拢状态下的整体高度适配多数设备底部的预留间隙，不需要提前垫高就能直接放入作业位置，最大顶升行程覆盖日常小型设备检修、模具调平、构件就位的常规高度需求，不需要额外加装配长接杆就能满足多数场景使用。建模过程中对所有配合面都做了公差约束，螺杆与铜螺母的配合选用间隙配合，保证转动顺畅的同时不会出现过大的旷量，长杆穿入孔与螺杆头部的通孔做了同轴度校验，避免施力时出现别卡的情况；底座底部的支撑面做了平面度约束，保证放置时不会出现倾斜，顶升过程中受力始终保持轴向方向。

　　实际作业中，这类螺旋顶升结构常配合垫铁使用，用于机床安装时的水平调平、重型零部件装配时的位置微调、车辆维修时的临时支撑，因为没有液压密封件，在低温、多粉尘的恶劣工况下也能正常使用，不会出现密封件老化漏油、粉尘卡滞液压阀的问题。结构上没有易损的精密部件，除了铜螺母和螺杆属于长期磨损件需要定期检查更换外，其余部件的使用寿命都很长，日常存放也不需要特殊的防锈处理，适合作为车间常备的手动起重支撑工具。建模时还特意还原了各部件的表面处理特征，钢制螺杆和顶头做了发黑处理提升防锈能力，铜质螺母和底座保留了金属原色，既符合实际产品的加工工艺，也能在三维装配校验时直观区分不同材质的部件，方便后续做有限元受力分析时快速赋予对应的材料属性，验证不同负载下的结构变形量，确保额定负载内各部件的应力都在材料许用范围内。
