飞轮千斤顶配套轴机构结构设计

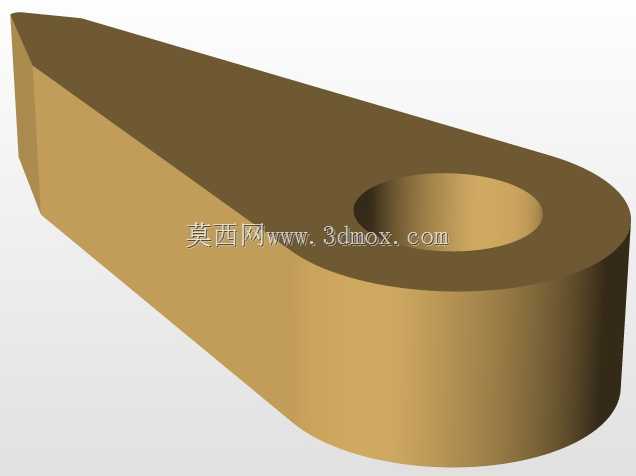

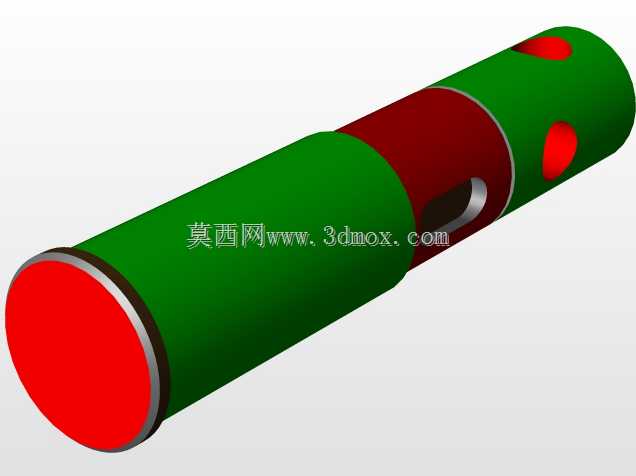

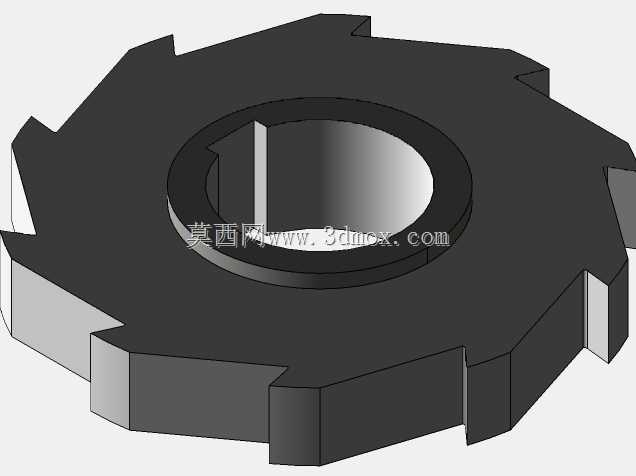

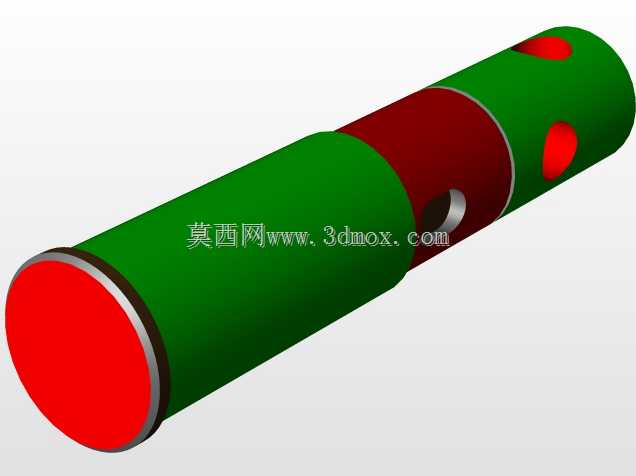

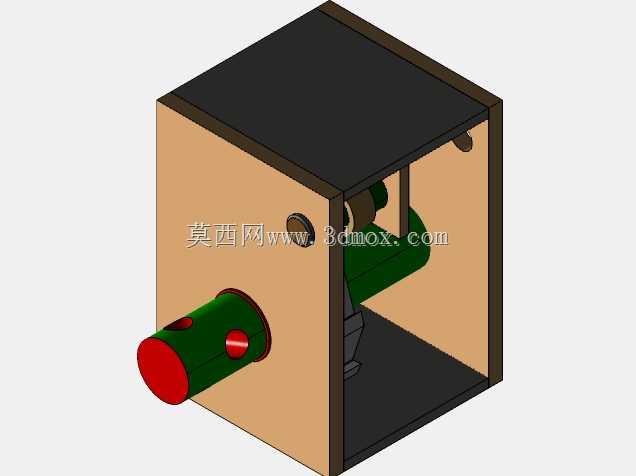

　　在起重顶升、飞轮储能类设备的传动链路里，轴机构是承担载荷传递、运动约束的核心部件，这套适配飞轮与千斤顶使用场景的轴结构，从实际工况的载荷边界出发做了全链路的结构适配，没有冗余的装饰性设计，每一处结构都对应实际装配与受力需求。先从安装边界说起，整套轴机构的外部安装依托框型支撑座完成，支撑座采用双侧立板带同轴安装孔的结构，两侧立板的孔位同轴度公差控制在0.02mm以内，避免轴件穿装后出现卡滞、偏磨的问题，支撑座的底板预留了四个沉头安装孔，可直接通过螺栓固定在设备的基座平面上，安装时不需要额外做适配加工，孔位的中心距按照通用起重设备的基座安装尺寸做了匹配，能直接适配多数小型手动千斤顶、飞轮试验台的安装位尺寸。轴件本身采用阶梯轴结构设计，

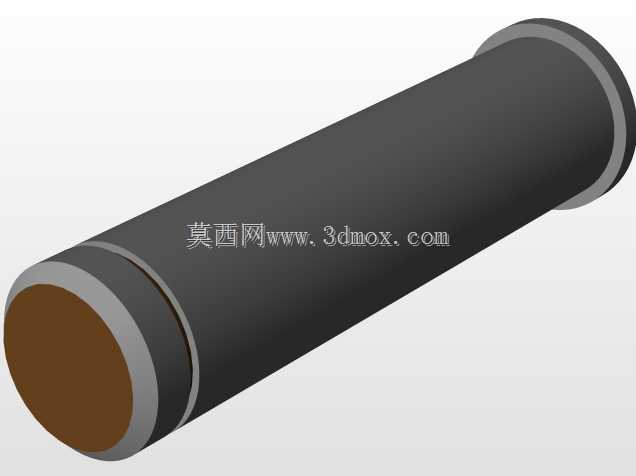

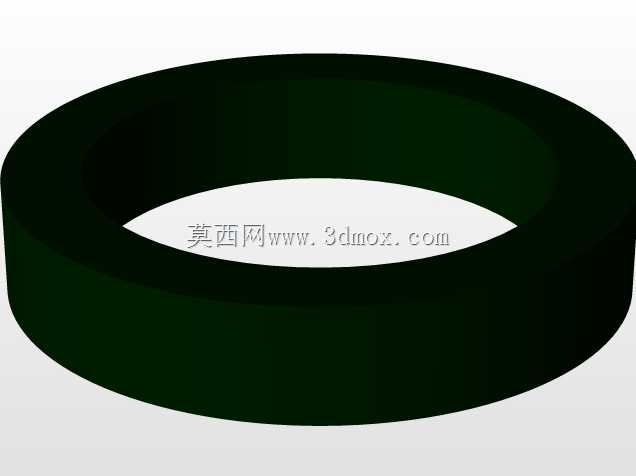

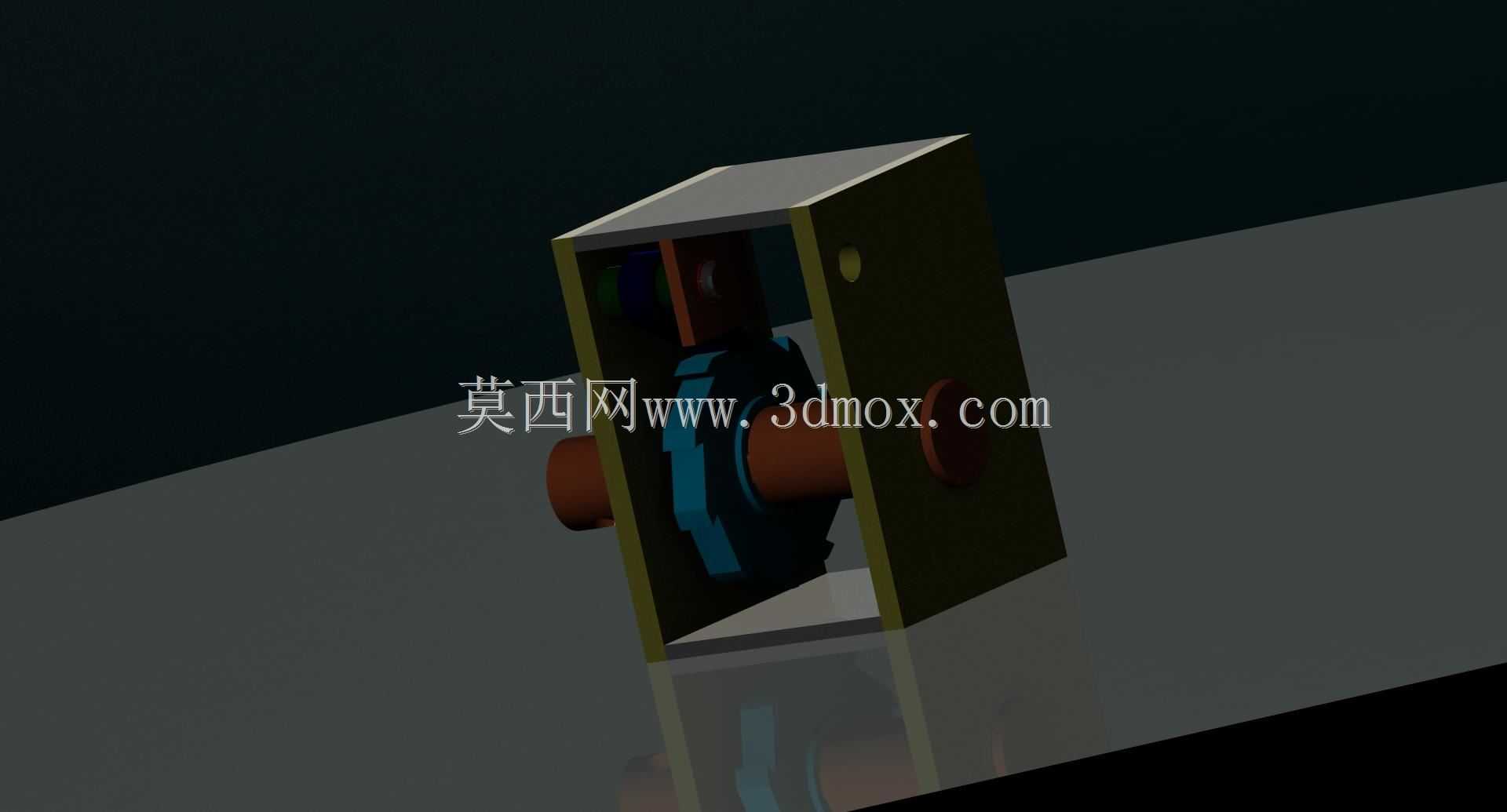

　　不同轴段的直径根据受力大小做了差异化设置，穿装在支撑座内部的轴段直径最大，承担主要的径向载荷，两端伸出支撑座的轴段直径略小，用于连接外部的飞轮盘或者千斤顶的摇臂传动件，轴段上预留的键槽位置经过受力校核，键槽的宽度、深度按照平键连接的标准尺寸设计，能保证扭矩传递过程中不会出现键连接失效的问题，同时轴肩的位置做了圆角过渡，避免应力集中导致的轴件疲劳断裂，这一点在频繁往复受力的千斤顶传动场景里尤为重要，很多手动千斤顶的轴件失效都是因为轴肩直角处应力集中，反复加载后出现裂纹。轴件与支撑座的接触位置配置了轴套类耐磨件，图中蓝色的部件就是嵌装在支撑座与轴件之间的耐磨衬套，衬套采用自润滑材质，不需要频繁加注润滑脂就能保证轴件转动顺畅，

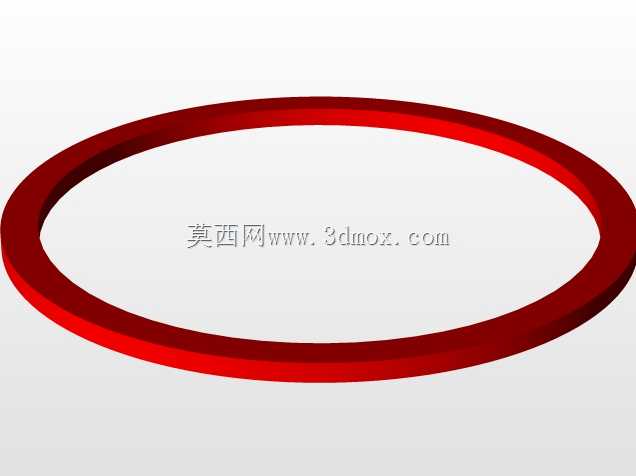

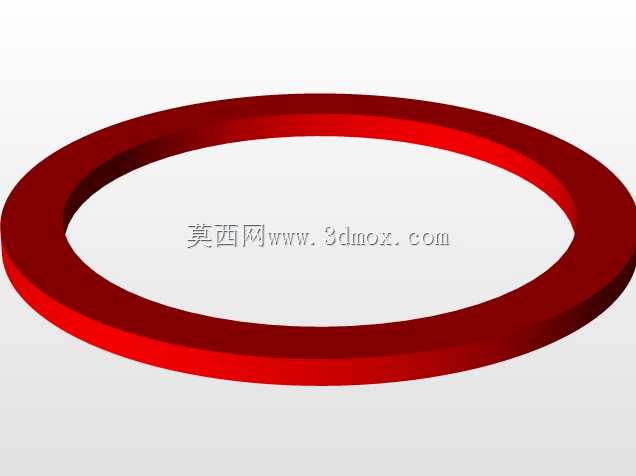

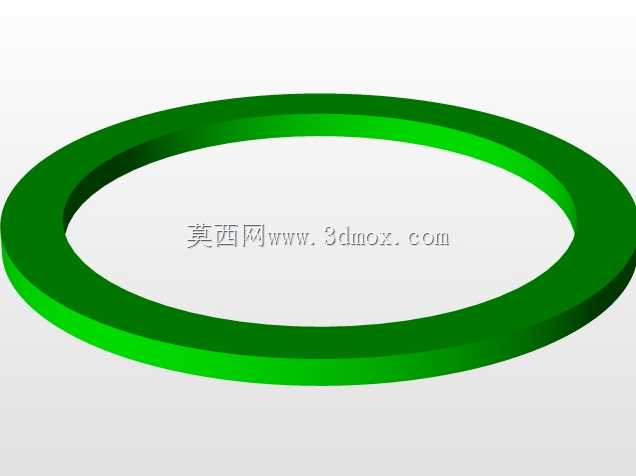

　　同时衬套是可更换结构，长期使用出现磨损后，只需要拆下轴端的挡圈就能更换衬套，不需要整体更换支撑座或者轴件，大幅降低了后期维护的成本。从功能特性来看，这套轴机构既可以作为飞轮的支撑转轴，让飞轮盘能够稳定绕轴转动储存转动惯量，也可以作为千斤顶的传动转轴，将外部输入的摇臂扭矩传递给千斤顶的内部顶升机构，实现力的转向与传递，两种应用场景下的受力特点都在设计阶段做了覆盖：飞轮应用场景下，轴件主要承受飞轮的径向重力以及高速转动下的微小动载荷，所以对轴的同轴度、动平衡适配性做了优化，轴的两端面预留了中心孔，方便装配前做轴件的动平衡校正；千斤顶应用场景下，轴件主要承受反复的交变扭矩以及顶升过程带来的径向冲击载荷，所以轴件的材质选用调质处理的中碳钢，表面做了淬火硬化处理，硬度达到HRC45-50，既能保证芯部的韧性抗冲击，又能保证表面的耐磨性，不会因为反复转动出现表面磨损松旷。设计思路上没有追求复杂的结构，而是优先保证可靠性与装配便捷性，整套机构拆下来只有支撑座、轴件、两个耐磨衬套、两个轴端挡圈这几个零件，没有多余的细碎零件，现场装配的时候不需要专用工具，只用卡簧钳就能完成全部拆装流程，非常适合野外作业、设备抢修这类没有复杂工装的场景。另外支撑座的立板上还预留了一个注油孔，位置正对衬套与轴件的接触间隙，长期使用如果需要补充润滑，直接从注油孔注入润滑脂就能渗透到摩擦面，不需要拆解整个机构，这个细节设计是结合一线设备维护的实际经验加的，很多同类轴机构没有预留注油位置，

　　维护的时候必须全部拆开才能加油，既耽误时间又容易在拆装过程中损坏零件。从尺寸适配性来说，轴件的伸出长度经过计算，既保证安装飞轮或者摇臂的时候有足够的配合长度，不会出现连接滑脱的问题，又不会因为伸出过长导致轴端受力时挠度变大，影响传动精度，支撑座的内部净空尺寸刚好容纳轴件中部的传动连接结构，不会出现内部零件与支撑座剐蹭的问题，整体结构非常紧凑，不会占用过多的设备安装空间，不管是集成在小型手动千斤顶的壳体内，还是安装在飞轮试验台的台架上，都不需要额外预留过多的避让空间。实际使用过程中，这套轴机构的转动阻尼非常均匀，没有卡滞点或者松紧不一的位置，因为衬套与轴的配合间隙控制在0.03-0.05mm之间，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大出现晃动窜动，在千斤顶顶升作业时，摇臂转动的手感非常顺畅，不会出现轴件松旷导致的晃动感；在作为飞轮转轴使用时，飞轮转动过程中没有异常的振动或者噪音，能保证飞轮稳定转动储存能量，不会因为轴的支撑问题导致能量损耗过大。
