参数化分体式套筒刚性联轴器结构

项目分类:3D模型 发布时间:2021-10-12 ID:316643
  • 参数化分体式套筒刚性联轴器结构
  • 参数化分体式套筒刚性联轴器结构
  • 参数化分体式套筒刚性联轴器结构
  • 参数化分体式套筒刚性联轴器结构
  • 参数化分体式套筒刚性联轴器结构
  • 参数化分体式套筒刚性联轴器结构
  • 参数化分体式套筒刚性联轴器结构
  • 参数化分体式套筒刚性联轴器结构
  • 参数化分体式套筒刚性联轴器结构

在常规中小功率工业传动的轴系布局场景里,这类分体式套筒联轴器的应用覆盖范围极广,从普通输送线的辊道驱动、小型农用机具的动力输出端,到通用机床的辅助进给轴传动、轻工包装设备的动力衔接工位,都能见到这类结构的身影。不同于弹性联轴器需要兼顾缓冲吸振的设计需求,这类刚性套筒联轴器的核心用途,是在对中精度有保障、轴系运行无显著冲击载荷的工况下,实现两根同轴线传动轴的刚性连接,稳定传递额定工作扭矩,不存在传动间隙,也不会因为弹性元件老化出现传动滞后的问题。

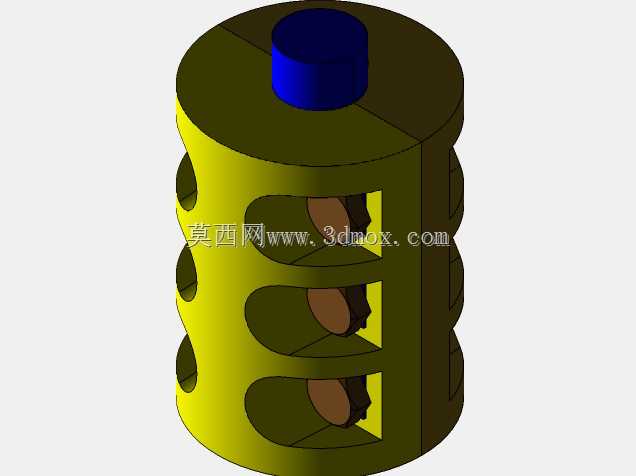

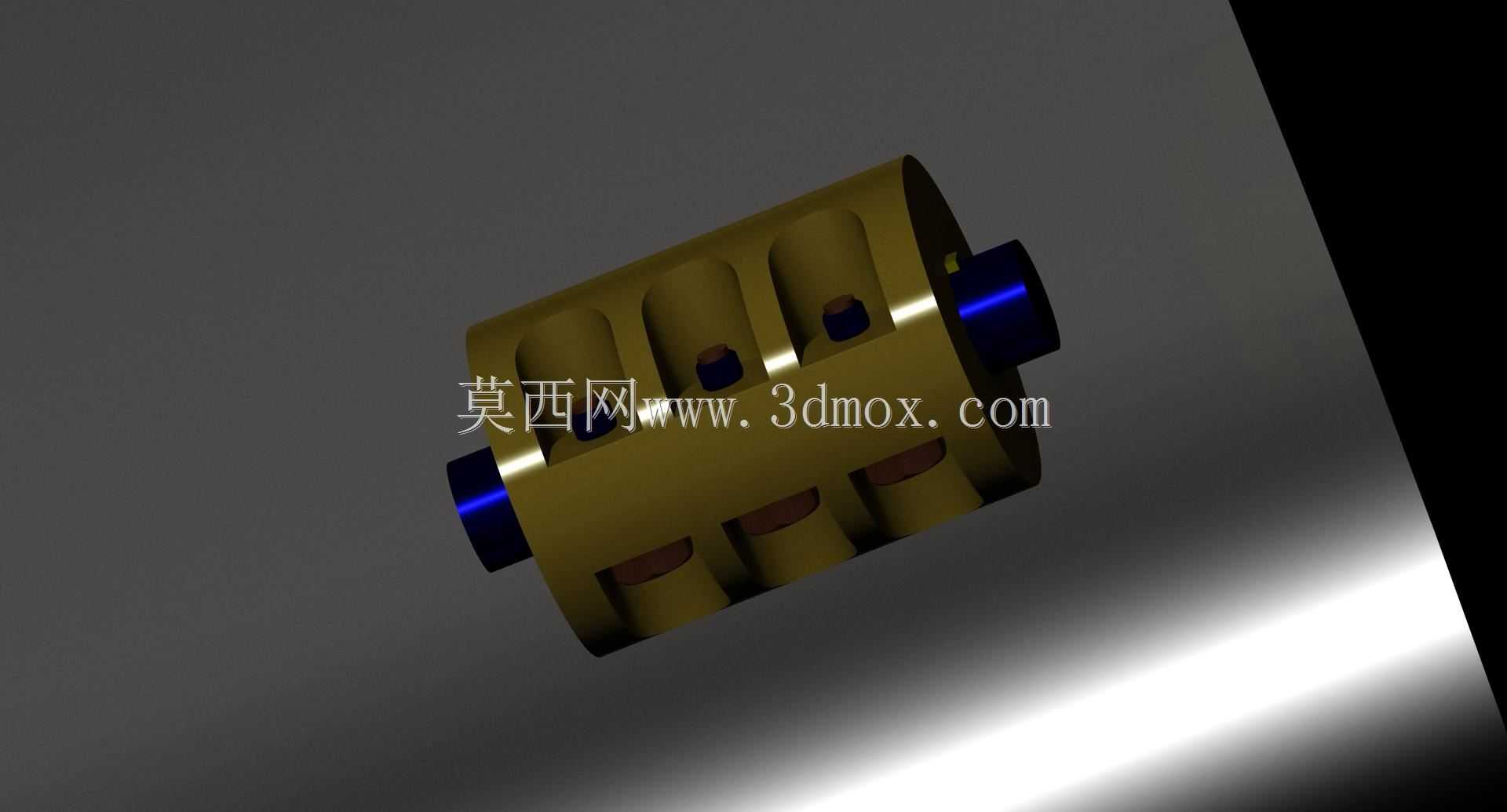

从功能特性来看,这款分体结构的套筒联轴器,整体采用铸铁材质加工成型,主体是一个内径与待连接轴轴径完全匹配的空心圆筒结构,区别于整体式套筒联轴器需要轴向套入长轴的安装限制,分体式的结构设计允许操作人员在不挪动两端驱动、从动设备的前提下,直接完成联轴器的装拆作业,大幅降低了后期设备维护的拆装工作量,尤其适合两端轴已经完成轴承座固定、轴向移动空间不足的安装场景。动力传递的路径非常直接:轴端与套筒内壁之间通过钩头键实现周向固定,扭矩从主动轴通过钩头键传递到套筒本体,再通过另一侧的钩头键传递到从动轴,整个传力路径没有冗余零件,结构刚性极强,只要各部件的强度满足设计要求,就能实现无滑差的同步传动。

设计这类联轴器的时候,首先要核算的是套筒的壁厚强度,铸铁材质的抗拉、抗剪强度需要匹配所传递的最大扭矩,避免负载突变时套筒出现开裂失效;其次是键槽的位置精度,两个键槽的周向相位必须严格对齐,否则安装后会出现两轴周向错位,导致传动卡滞、键槽局部应力集中的问题。套筒的内孔加工精度需要与轴径保持合理的过渡配合,既不能间隙过大导致传动时出现晃动冲击,也不能过盈量太大造成装配困难。分体结合面的位置设计在套筒的轴向中段,结合面需要加工平整,保证两半套筒拼合后内孔的圆度不受影响,连接螺栓的排布要均匀对称,拧紧后套筒整体的抱紧力均匀分布在轴表面,避免出现局部应力集中压伤轴面的情况。套筒外壁开设的减重槽,是在保证整体结构强度的前提下,尽可能降低联轴器自身的转动惯量,减少轴系启动、制动时的惯性冲击,同时也能一定程度上改善联轴器的散热条件,避免长时间高速运转时热量堆积。

从安装边界尺寸来看,这类联轴器的轴向长度需要覆盖两根轴端的插入深度,通常每端轴的插入长度不小于1.2倍轴径,才能保证键连接的接触长度足够,避免键部压溃失效;套筒的外径尺寸通常取轴径的1.8到2.2倍,保证壁厚有足够的抗扭强度,同时不会因为外径过大造成周边零部件的安装干涉。安装时需要先调整两端轴的同轴度,保证两轴的径向偏移量、角向偏移量控制在刚性联轴器允许的极小范围内,否则运转时会产生极大的附加弯矩,加速轴承、键槽的磨损。两半套筒拼合前需要在轴端、键槽表面涂抹少量润滑脂,方便后期拆卸,螺栓拧紧时要按照对角顺序逐步加力,保证各螺栓的预紧力一致,避免套筒偏心带来的运转振动。

在实际选型应用中,这类联轴器不适合用在正反转频繁、启动冲击大、轴系对中精度差的工况,比如重载破碎机、往复式冲压设备的传动端,这类场景下刚性连接会把冲击载荷直接传递到两端的轴承和设备本体,容易造成零部件损坏;但在载荷平稳、转速稳定、对中精度容易保证的固定传动工位,这类联轴器的可靠性远高于各类带弹性元件的联轴器,结构简单、零件数量少、故障点少,日常维护只需要定期检查连接螺栓的预紧力即可,不需要像弹性联轴器那样定期更换老化的弹性体,长期使用的维护成本极低。建模过程中采用参数化设计逻辑,将轴径、套筒长度、壁厚、键槽尺寸、螺栓孔位置等参数做关联设置,调整核心参数就能快速生成对应不同轴径的联轴器模型,能大幅提升同系列不同规格产品的设计出图效率,也方便后续做有限元强度校核时快速调整参数迭代优化结构。
