双功率X型弹力发射结构3D打印设计

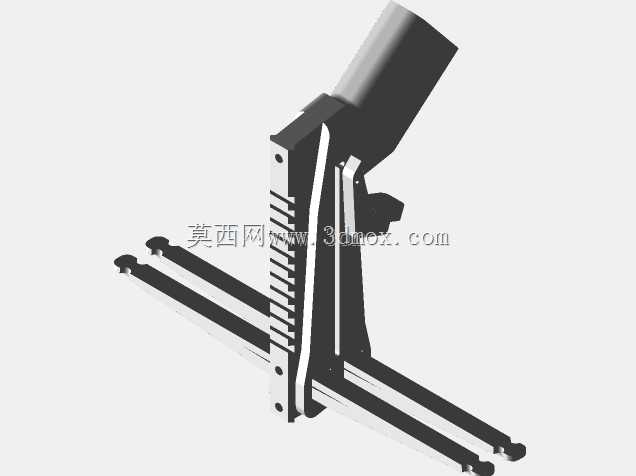

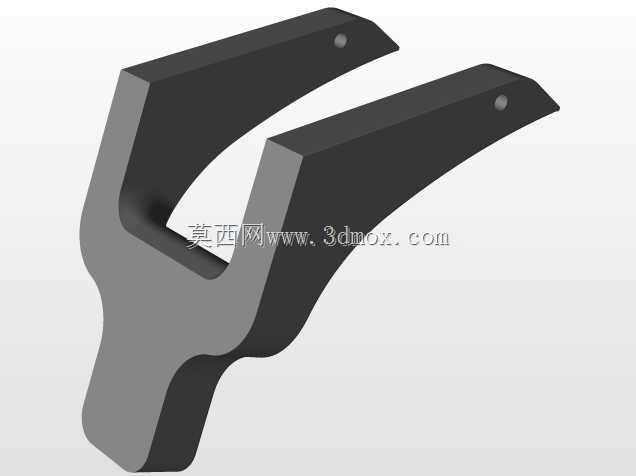

该结构属于桌面级3D打印可实现的小型弹力发射装置，核心采用X型对称臂架布局，整体结构以PLA等常见FDM打印耗材为适配材料，无需复杂的金属加工工序即可完成制作。从实际应用场景来看，这类结构主要面向个人创客的创意制作、机械结构原理教学演示场景，可作为机械原理课程中弹力储能、扳机触发机构的具象教学载体，帮助学习者直观理解杠杆触发、弹力储能释放的机械逻辑，也可作为桌面创意摆件满足创客的个性化制作需求。

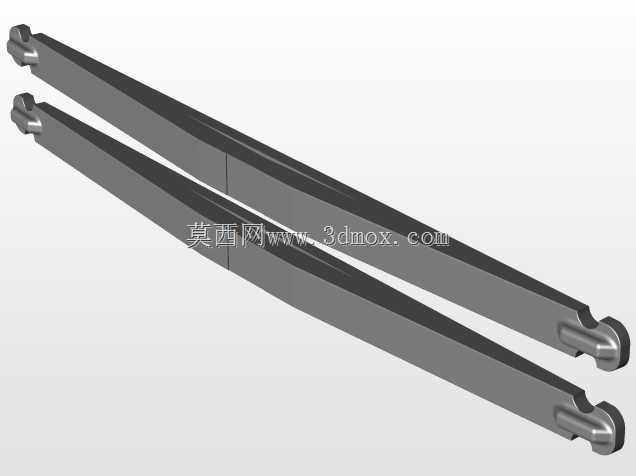

从功能特性层面分析，该结构采用双功率设计逻辑，通过对称布置的弹力臂实现储能，触发机构采用杠杆式锁止结构，仅需较小的按压力即可解锁储能臂，完成弹力释放动作。结构的支撑部位预留了标准紧固件安装位，适配常规的M3规格螺钉，无需定制特殊连接件，降低了组装门槛。X型臂架采用等强度开槽设计，在保证臂架结构刚度的同时，通过均匀分布的卸荷槽减少打印过程中的材料内应力，避免大尺寸臂架打印后出现翘曲变形问题，同时开槽结构也能在臂架受弹力载荷时实现均匀的应力分布，避免局部应力集中导致的结构断裂。

设计思路上，该结构优先考虑3D打印的工艺适配性，所有外露结构均采用无支撑打印角度设计，悬垂部位角度控制在45度以内，打印时无需额外添加支撑结构，既减少了打印耗材的浪费，也避免了去除支撑时对结构表面的损伤，同时降低了后处理的工作量。结构的外壳与内部功能件采用分体式设计，不同功能部件可单独打印更换，当某一部位出现磨损或损坏时，无需重新打印整个结构，仅需更换对应零件即可，提升了结构的可维护性。触发机构的接触部位做了圆角过渡处理，减少扳机动作时的卡滞风险，保证触发动作的顺畅性。

从安装边界与尺寸适配来看，该结构按200%比例打印时可实现全尺寸适配，对应常规80磅级手弩的尺寸规格，此时臂架展开后的横向宽度约为320mm，纵向长度约为280mm，握持部位的尺寸贴合成年人手掌握持弧度，无需额外加装握把套即可获得舒适的握持手感。若采用100%比例打印，整体尺寸缩小为原尺寸的一半，可作为微型桌面演示装置，占用桌面空间不超过150mm×120mm，适合放置在桌面作为结构展示件。结构的导轨部位预留了2mm的安装间隙，适配直径2mm的金属导杆作为发射导向件，导杆安装位采用过盈配合设计，打印时无需预留额外的安装公差，依靠PLA材料的微量弹性即可完成导杆的固定，同时保证导杆的安装同轴度，避免发射过程中出现卡滞。弹力线的固定部位设计了多道防滑槽，可牢固固定1mm规格的Kevlar线，防止弹力线在反复拉伸过程中出现滑脱问题。

需要注意的是，该结构仅作为机械原理演示与创意制作使用，设计时未考虑高载荷下的长期疲劳寿命，若采用高弹力皮筋或其他高储能弹性件，需对臂架的受力部位做加厚处理，避免大载荷下出现结构断裂。组装时需保证两侧弹力臂的预紧力一致，否则会出现发射方向偏移的问题，触发机构的锁止面需保证贴合度，若打印后出现锁止不牢的问题，可通过轻微打磨锁止面调整接触面积，保证锁止可靠的同时避免触发阻力过大。
