瓷砖夹持固定件注塑模具结构设计

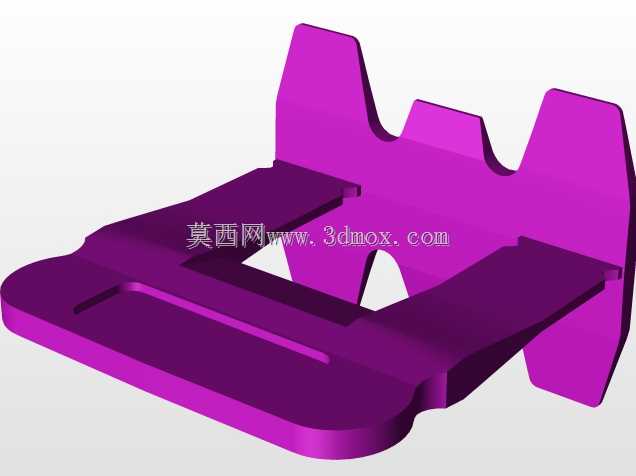

这套模具对应的成型产品是瓷砖铺贴作业中常用的瓷砖夹持固定件，这类小五金件在装修施工场景里用量极大，主要作用是在瓷砖铺贴凝固周期内，对相邻瓷砖的缝隙、平整度进行限位固定，避免瓷砖滑移错位，保障铺贴后的砖面齐整、缝隙均匀。日常施工里，这类夹持件需要反复装拆，还要承受瓷砖自重带来的侧向挤压力，所以对成型件的韧性、卡扣位的抗疲劳强度有明确要求，这也直接决定了模具的进胶、冷却、脱模结构设计逻辑。

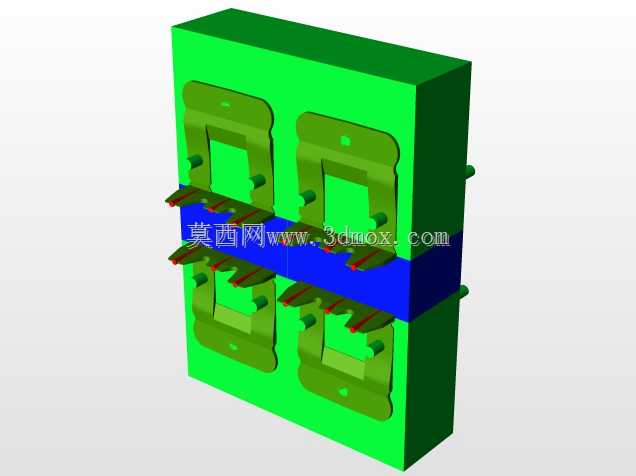

从模具整体布局来看，采用的是一模四腔的平衡式排布，四个型腔围绕模具中心对称分布，这种排布方式能最大程度保证每个型腔的进胶压力一致，避免不同型腔成型的零件出现飞边、缺胶、收缩率不一致的问题，适配这类小五金件大批量生产的需求，能有效提升单模次产出效率，降低单件成型的能耗与时间成本。模具的分型面设置在夹持件卡扣结构的最大轮廓处，蓝色区域为分型面的配合封胶位，封胶面做了足够宽度的贴合处理，防止注塑过程中出现溢料飞边，减少后续人工去飞边的工序工作量。

进胶方式选择的是侧浇口进胶，浇口位置设置在夹持件的非装配平面上，开模后浇口残留位置不会影响零件后续的装配使用，也方便后续自动化剪浇口作业。冷却水道围绕四个型腔做了环绕式布局，进出水路径做了等程设计，保证每个型腔周边的冷却速率一致，避免零件因冷却不均出现翘曲变形——毕竟这类夹持件的卡扣位尺寸精度要求较高，一旦出现翘曲，会直接导致卡扣无法正常卡入瓷砖缝隙，或者夹持力不足无法起到固定作用。

脱模结构采用的是顶杆顶出，顶杆位置布置在夹持件的加强筋、实体厚壁位置，避开了薄壁卡扣区域，防止顶出过程中顶白、顶穿零件，同时顶杆的排布做了受力平衡计算，保证零件顶出时受力均匀，不会出现顶出倾斜导致的卡扣拉伤。模具的导柱导套设置在模架四个角位，合模时能精准定位定动模，避免型腔错位导致的零件壁厚不均问题，导柱上做了储油槽设计，能长期存储润滑脂，减少合模过程中的导柱磨损，延长模具整体使用寿命。

从安装边界来看，这套模架采用的是标准龙记模架规格，能直接适配市面上常用的120吨级卧式注塑机的安装尺寸，定位圈、浇口套尺寸都符合通用注塑机的接口标准，不需要额外做改装就能上机生产。模具的开模行程、顶出行程都经过核算，开模后能留出足够的取件空间，配合机械手取件的话也能适配自动化生产的节拍要求。

在成型零件的细节设计上，针对夹持件上的薄壁卡扣位，模具对应位置做了镶件处理，一方面方便后续磨损后单独更换镶件，不需要整体报废型腔，降低模具维护成本；另一方面镶件可以选用更好的模具钢材做淬火处理，提升卡扣位的耐磨性，因为这个位置是零件的功能核心，成型时容易出现粘模、磨损，做镶件结构能大幅提升模具的可维护性。型腔表面做了细纹蚀纹处理，成型后的零件表面不会出现明显的流痕、缩水痕，同时也能适当提升零件表面的摩擦力，让夹持瓷砖时的防滑效果更好。

实际生产中，这套模具适配改性PP原料成型，这种原料韧性好、抗弯折疲劳性强，能满足瓷砖夹反复装拆使用的需求，模具的排气槽开设在型腔的末端填充位置，深度控制在0.02mm，既能顺畅排出型腔内的空气，避免出现困气烧焦、缺胶的问题，又不会产生溢料飞边。整套模具的结构设计没有采用复杂的抽芯结构，因为瓷砖夹的整体结构没有侧向倒扣，所有结构都能通过定动模开模直接脱模，结构简单可靠，生产过程中的故障概率低，非常适合这类大批量通用五金件的生产需求，日常维护只需要定期检查导柱润滑、顶杆间隙、型腔表面清洁即可，不需要复杂的维护操作，对生产车间的模具维护人员技能要求也相对较低，适配中小五金加工厂的生产条件。
