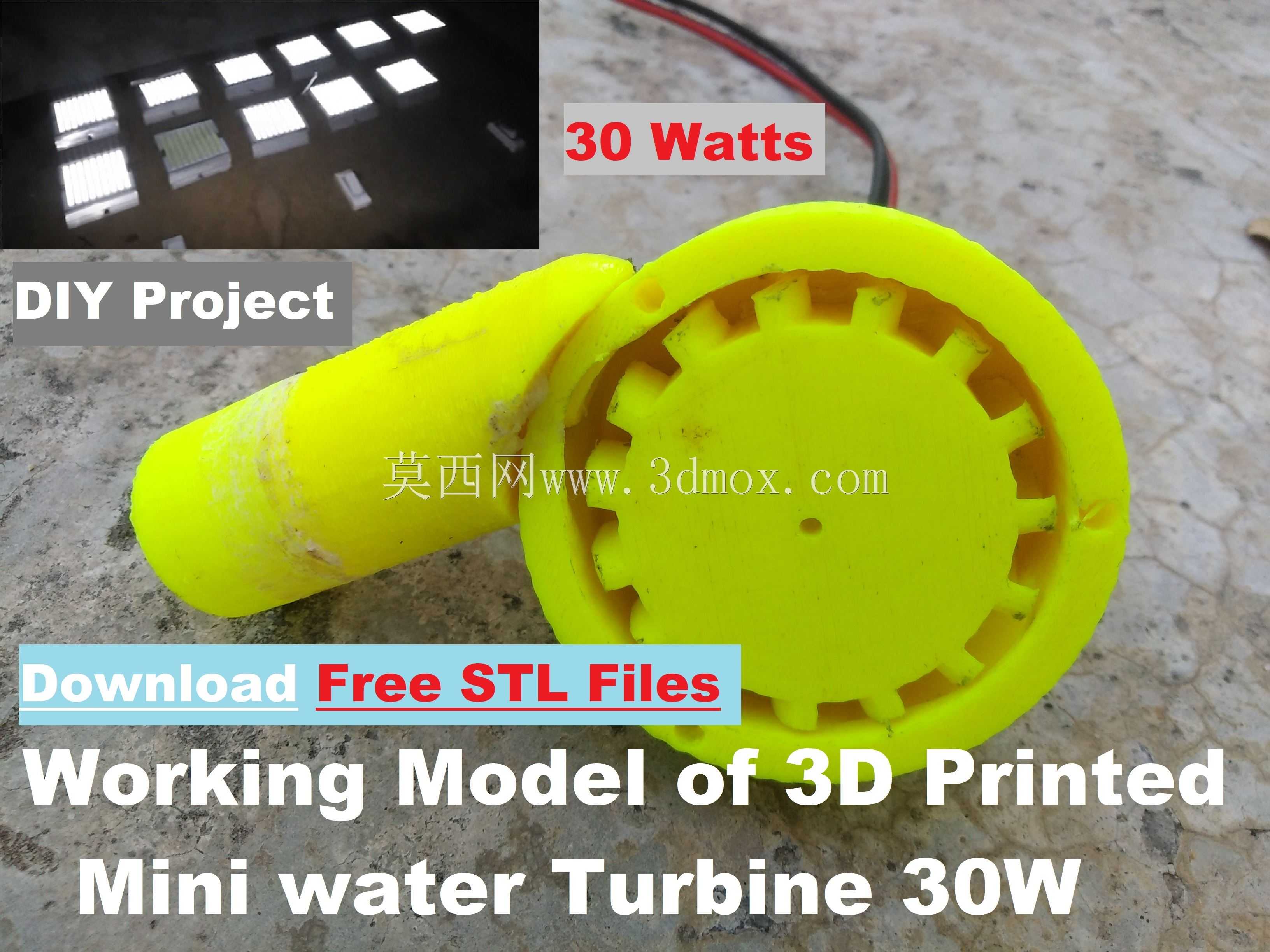

DIY可运行迷你水力涡轮发电装置

这款迷你水力涡轮装置的设计初衷，是面向小型水力能量回收场景、教学演示场景以及DIY创客实践需求，区别于工业级大型水轮机组，它的核心定位是小功率、易制作、可快速验证流体能量转换逻辑。从实际应用场景来看，它可以适配小流量落差水流场景，比如家用小型水管余压能量回收、户外溪流微小落差发电、教学实验中的流体力学演示，能够输出30W级别的电力，足够支撑小型LED照明、低功率传感器供电这类小负载用电需求，不需要复杂的配套土建结构，只要有稳定的水流冲击即可运行。

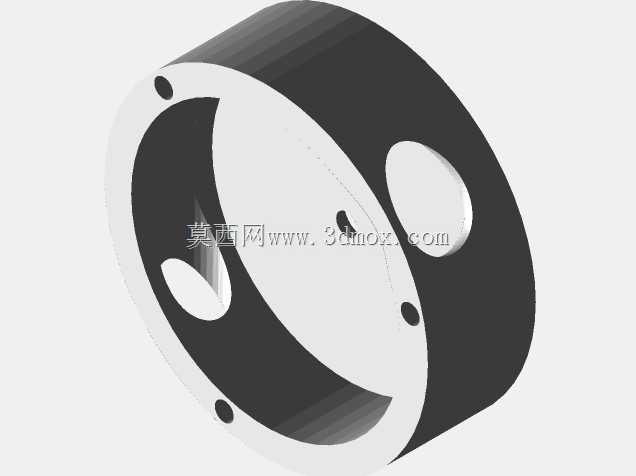

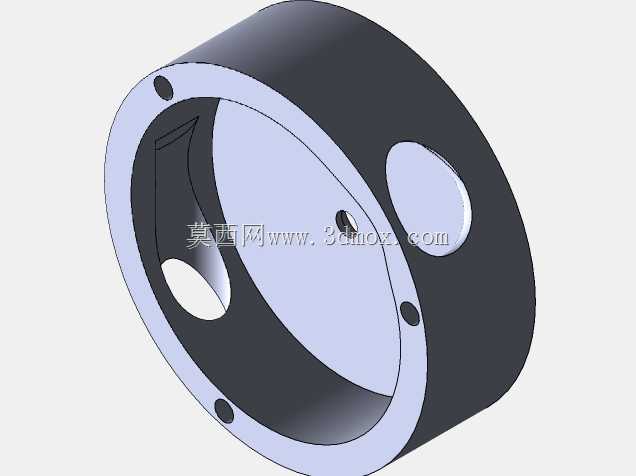

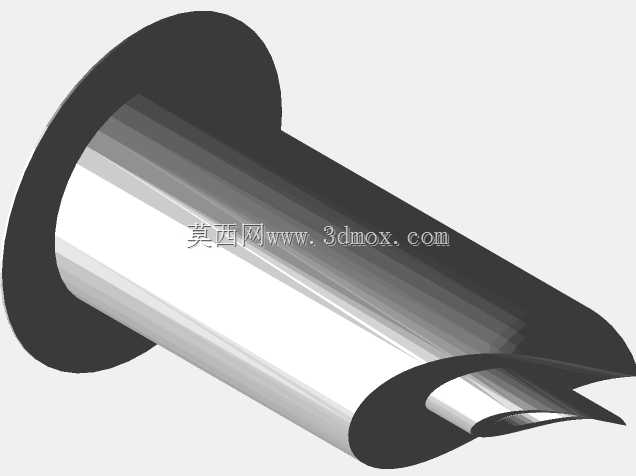

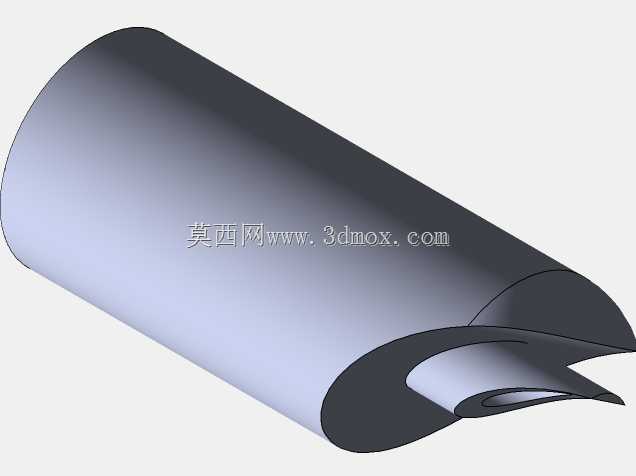

从功能特性来看，装置采用冲击式涡轮结构，水流从侧向进水流道导入，直接冲击叶轮周向的勺型叶片，将水流的动能直接转换为叶轮的旋转机械能，叶轮与微型发电机转子直连，省去了复杂的变速齿轮结构，减少了传动过程中的能量损耗，整体结构没有复杂的密封设计，适配清水介质的使用场景，避免杂质卡滞叶轮的问题。装置的外壳采用分体式卡扣结构，不需要额外的紧固件即可完成壳体的拼合，叶轮与壳体之间预留了0.2mm的转动间隙，既可以避免转动摩擦阻力过大，又能减少水流从间隙处的泄漏量，保证水流的做功效率。进水流道采用渐缩结构设计，水流进入流道后会逐步提升流速，让冲击到叶片上的水流具备足够的动能，提升能量转换效率。

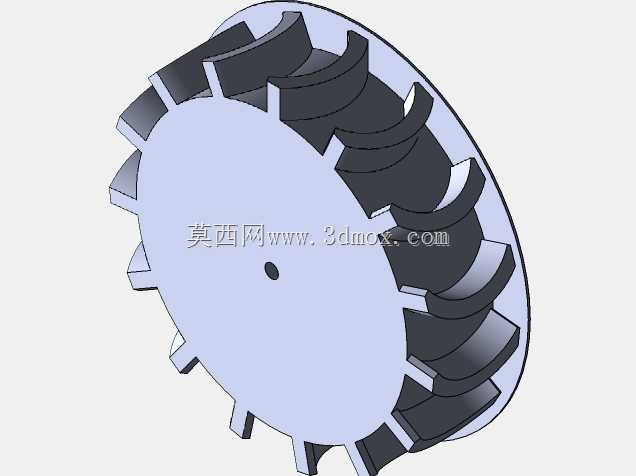

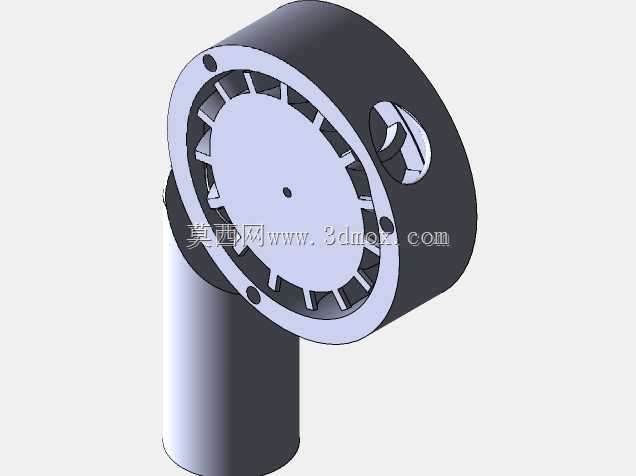

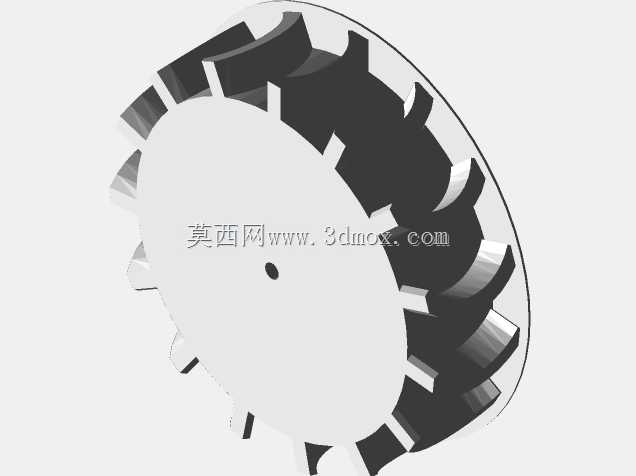

设计思路上，整个装置的所有结构件都适配熔融沉积成型的3D打印工艺，没有倒扣、极小薄壁这类难以打印的结构，所有壁厚都设置在1.8mm到2.5mm之间，既保证结构强度，又能减少打印耗材的用量，打印时不需要额外添加支撑结构，拆分后的每个零件都可以直接平放打印，降低打印门槛。叶轮的叶片采用对称式勺型设计，不管是正向进水还是反向进水都可以推动叶轮旋转，同时叶片的曲面做了顺滑过渡处理，减少水流冲击时的紊流损失，叶片的数量经过多轮验证，设置为12片，既可以保证水流冲击时的受力连续性，避免叶轮转动时出现卡顿，又不会因为叶片过密导致流道堵塞。壳体的出水端采用大开口敞流设计，做完功的水流可以快速排出壳体内部，不会在壳体内形成积水阻碍叶轮转动，同时壳体上预留了电机安装位，微型发电机可以直接卡入安装位，不需要额外的粘接或者紧固件固定，装配时只需要将叶轮套在电机轴上，再扣合上下壳体即可完成整体组装，整个装配过程不需要专业工具，普通爱好者按照装配指引即可快速完成。

从外形尺寸与安装边界来看，整个装置的最大外轮廓尺寸控制在手掌大小，整体重量不超过200g，安装时不需要专门的固定基座，可以直接通过进水管接口对接标准尺寸的输水软管，进水流道的接口采用通用的软管快插结构，适配常见的小型输水软管尺寸，不需要额外的转接头。装置的转动部件全部内置在壳体内部，没有外露的旋转结构，使用时的安全性更高，不会出现转动部件剐蹭的问题。壳体上预留了走线槽，电机的连接线可以从走线槽引出，避免线缆被转动部件缠绕。在实际使用时，只需要保证进水端有0.1MPa以上的水压，或者0.5米以上的水流落差，即可驱动叶轮达到额定转速，输出稳定的电力，不需要额外的控制电路，直接连接整流模块即可给小型用电设备供电。对于结构设计从业者来说，这个模型可以作为小型流体能量转换装置的结构参考，验证小功率冲击式涡轮的结构逻辑，也可以作为3D打印创客项目的设计参考，优化面向FDM工艺的结构设计细节，减少打印支撑、优化装配结构的设计思路可以迁移到很多小型DIY装置的设计中。
