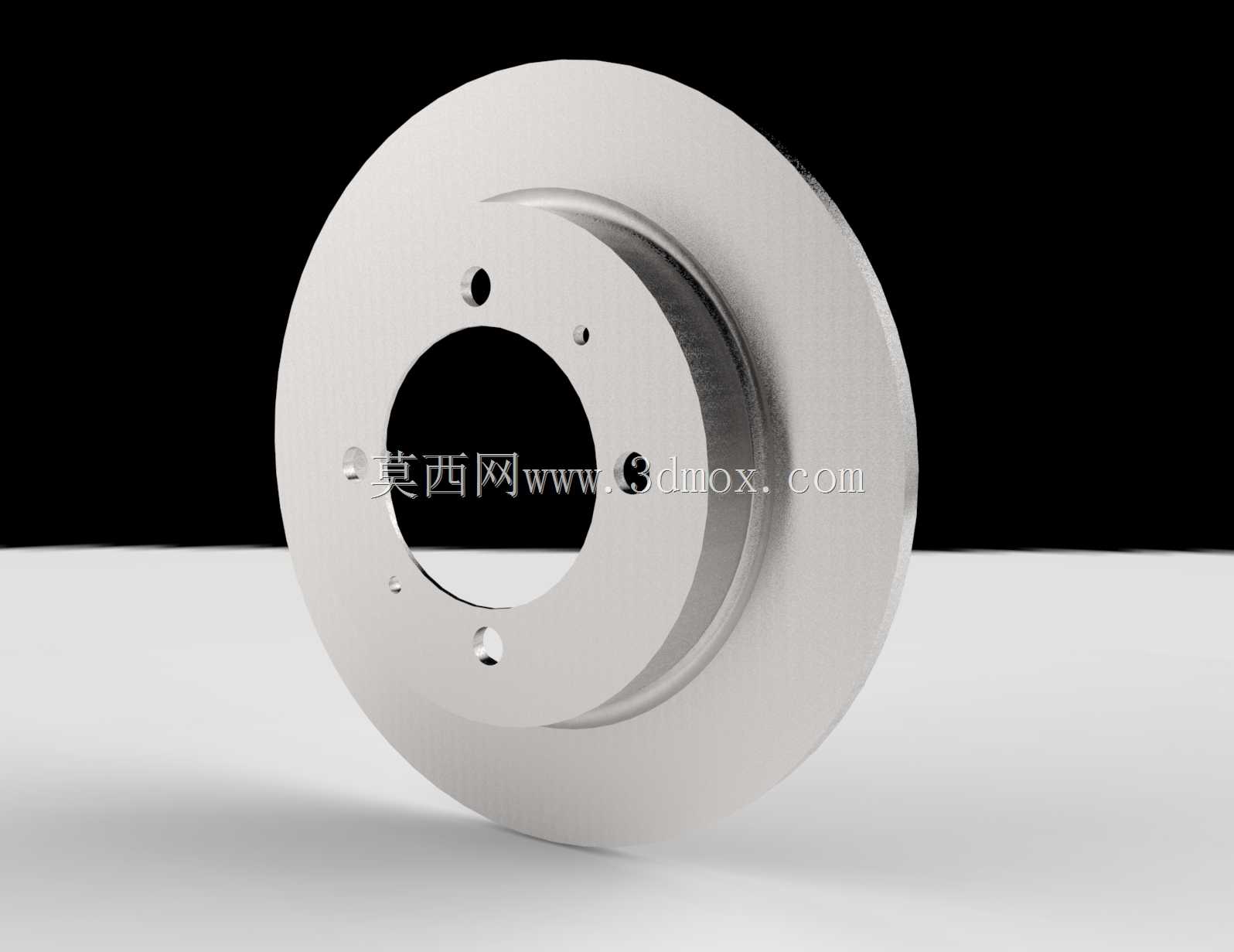

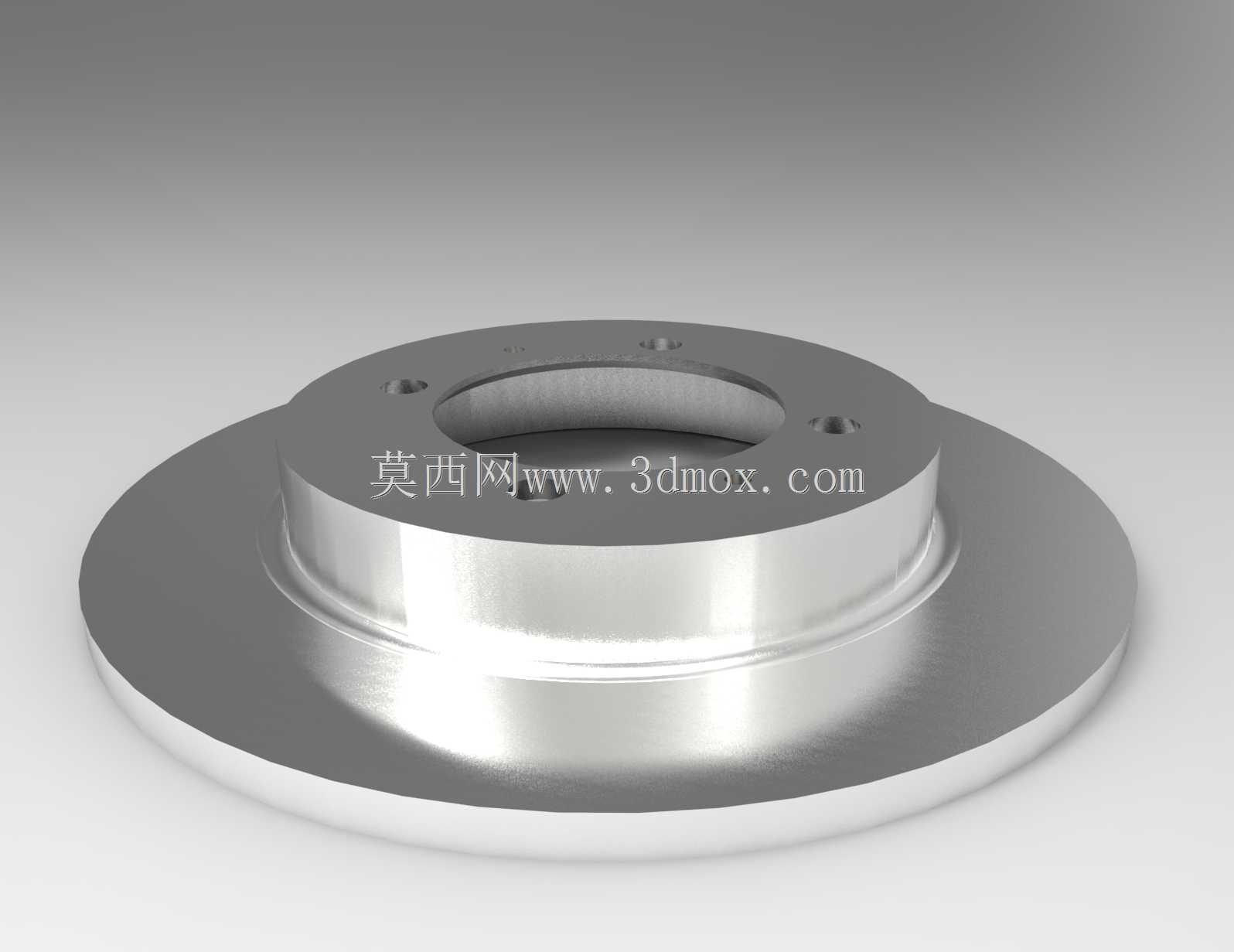

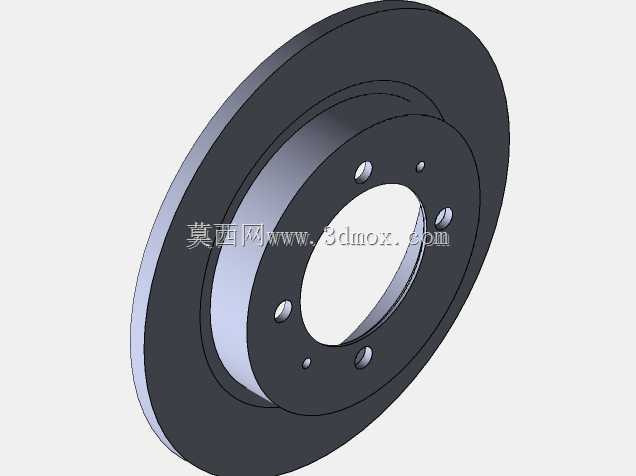

乘用车通风式制动盘结构三维数模

日常做底盘制动系统匹配时，盘式制动器的核心回转件就是这类制动盘，它直接承担车辆减速、驻车过程中的摩擦制动力矩输出，和制动卡钳、摩擦片共同组成完整的制动摩擦副，在乘用车、轻型商用车的前桥甚至全桥配置中应用占比极高，相比鼓式制动件，它的散热效率更高、热衰退抗性更强，连续制动工况下的制动力输出稳定性更有保障。

从结构设计逻辑来看，这个制动盘采用典型的双层通风式结构，两层摩擦工作面之间预留了径向布置的通风流道，车辆行驶过程中，轮辋带动制动盘同步回转，流道内的空气会在离心力作用下形成持续的定向流动，把摩擦产生的热量快速带出摩擦工作面区域，避免长时间制动后摩擦片摩擦系数骤降引发制动距离变长的问题。摩擦工作面的平面度、端面跳动量是设计阶段卡得最严的形位公差，一般端面全跳动要控制在0.05mm以内，否则装车后很容易出现制动踏板抖动、方向盘摆振的问题，做三维建模时，摩擦面的基准要和安装定位止口保持严格的同轴度约束，不能出现基准偏移。

安装端的结构设计完全围绕装配可靠性展开，中心位置的大直径止口是和轮毂轴头配合的定位基准，采用过渡配合公差带，保证制动盘和轮毂的同轴度，避免回转过程中出现动不平衡量。止口周边均匀分布的螺栓过孔，对应轮毂上的固定螺栓，孔位的位置度公差要控制在0.1mm以内，装配时螺栓按照对角顺序分次拧紧，拧紧力矩严格匹配螺栓等级要求，避免压装不均导致制动盘翘曲变形。安装端的凸台高度要匹配轮毂轴头的伸出长度，保证制动盘装夹后不会出现轴向窜动，同时凸台和摩擦盘连接的过渡位置做了大圆角过渡，减少应力集中，避免长期承受交变制动力矩时出现根部开裂的问题。

从安装边界尺寸来看，这类制动盘的摩擦工作面外径一般适配15-17寸轮辋的乘用车，摩擦面厚度根据车型整备质量不同在20-28mm区间设计，同时预留了磨损极限厚度，当摩擦面磨损到极限值时必须强制更换，避免盘体强度不足引发制动失效。通风流道的截面形状、数量直接影响散热效率，建模时要注意流道的拔模角度，满足铸造工艺的脱模要求，不能出现倒扣结构，否则铸件生产时会出现脱模困难、砂芯断裂的问题。摩擦工作面的表面粗糙度要控制在Ra1.6-Ra3.2之间，既保证和摩擦片的初始贴合效果，又不会因为表面过于粗糙加快摩擦片的异常磨损。

实际装车匹配时，还要考虑制动盘的动平衡要求，一般会在盘体的非摩擦边缘位置预留动平衡去重区域，根据动平衡测试结果铣去多余重量，把剩余不平衡量控制在规范要求范围内，避免高速行驶时车轮出现抖动。另外，制动盘的材质一般采用灰铸铁材质，具备较好的耐磨性和减震性，建模时不需要额外做表面涂层的结构特征，只需要把主体的结构特征、配合面、安装孔位、通风流道的结构准确还原即可，结构设计时还要考虑和周边部件的间隙，比如和防尘罩、卡钳支架、轮辋内壁的安全间隙，要预留足够的热膨胀空间，避免制动盘受热膨胀后和周边部件发生运动干涉。做三维建模过程中，所有的回转特征优先采用旋转命令生成，保证整体的同轴度，安装孔位采用阵列特征生成，保证孔位分布均匀，通风流道的结构要和实际铸件的成型逻辑一致，不能出现工艺无法实现的薄壁、尖角结构，所有棱边位置按照工艺要求做倒角或者圆角处理，避免应力集中，同时满足铸件的生产工艺要求。
