多规格双T形型钢构件参数化三维建模

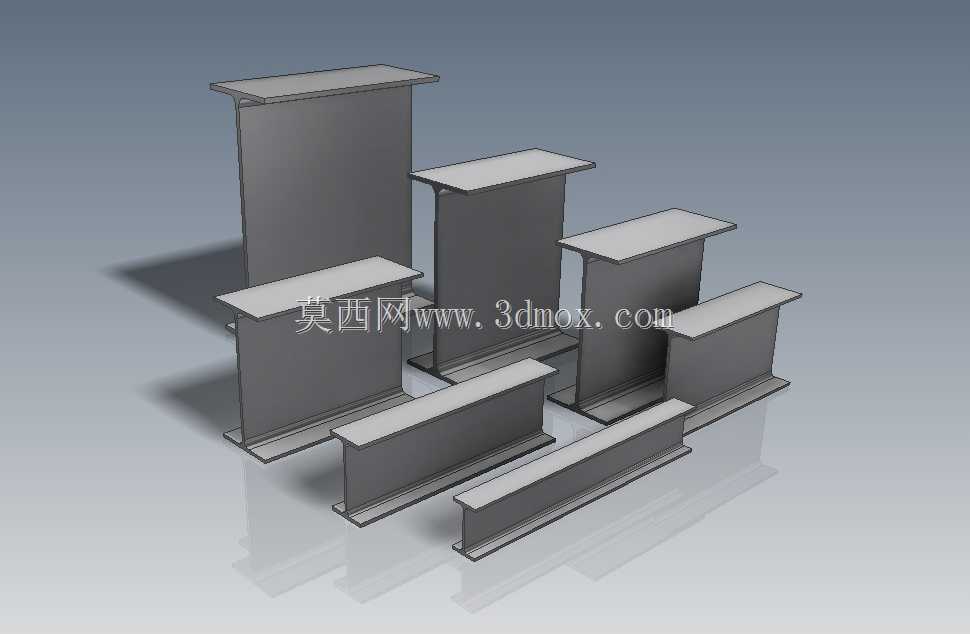

在厂房钢结构搭建、重型设备机架焊接、物流仓储货架主承重梁设计、桥梁附属承重结构施工等场景中，双T形截面型材是应用频次极高的承重类构件，这类构件通过上下翼缘与中间腹板的组合结构，在同等耗材重量的前提下，能获得远高于矩形截面、实心方钢截面的抗弯截面模量，可在垂直载荷作用下将翼缘的拉压应力、腹板的剪切应力均匀分散，避免局部应力集中导致的结构形变。本次构建的参数化双T形构件族，覆盖了从轻型辅梁到重型主梁的多规格尺寸梯度，不同规格的构件可直接适配不同载荷等级的工程需求，无需设计人员从零开始绘制截面草图、拉伸生成实体，大幅缩短钢结构项目的前期建模周期。

从实际安装边界来看，这类双T形构件的端部连接通常采用焊接连接板、高强度螺栓铰接两种形式，建模过程中特意在构件两端预留了标准的连接工艺余量，翼缘边缘做了符合工程施工要求的倒角处理，既可以避免现场安装时锐边划伤施工人员，也能减少焊接作业时的应力集中点，降低长期承重后焊缝开裂的风险。不同规格的构件腹板高度、翼缘宽度、板材厚度均按照常用工程参数做了梯度设置，最小规格的构件可用于设备机架内部的辅助支撑、小型操作台的横梁搭建，最大规格的构件可满足大跨度厂房的屋面檩条、重型输送线的主承重梁载荷需求。

设计过程中优先考虑了构件的受力合理性，截面参数的设置完全贴合材料力学中梁的弯曲正应力分布规律，翼缘部分承担主要的弯曲拉压载荷，腹板部分承担垂直方向的剪切载荷，所有过渡位置均设置了合理的圆角过渡，避免直角连接处的应力突变。同时参数化的建模逻辑支持设计人员直接通过修改参数表内的腹板高度、翼缘宽度、板材厚度、构件总长度数值，快速生成对应规格的构件模型，无需重复进行草图绘制、特征拉伸等操作，适配不同项目的个性化尺寸需求。

在实际工程选型过程中，设计人员可根据支撑点跨度、额定承载重量、动载荷系数等参数，直接选取对应规格的双T形构件模型，导入到整体装配环境中进行干涉检查、载荷仿真验证，模型的实体质量、截面惯性矩、抗弯截面系数等参数可直接对接工程仿真软件，无需额外计算截面属性。这类构件的表面处理通常根据使用场景选择喷漆、镀锌、抛丸除锈等工艺，建模时保留了均匀的实体壁厚，可直接用于后续的工程算量、材料清单统计，避免传统二维图纸选型时容易出现的尺寸偏差、规格错配问题。

针对不同的安装场景，构件的连接孔位也做了参数化预留设计，可根据实际采用的螺栓规格、连接板尺寸快速调整孔位间距、孔径大小，无需对模型进行复杂的特征修改。在重型设备的底座支撑结构中，这类双T形构件可通过组合焊接形成框架式底座，相比采用实心型钢焊接的底座，整体重量可降低百分之四十以上，同时承载能力不会出现明显下降，能有效控制设备整体制造成本，降低运输与现场安装的作业难度。在大跨度的管线支架搭建场景中，这类构件可作为主横梁使用，搭配立柱形成稳定的支撑框架，满足多管线排布的承重需求，构件的平直度、截面尺寸公差均按照通用工程标准设置，可直接对接后续的生产加工环节，减少设计与生产端的沟通成本。
