多规格液压管路连接端口组三维设计

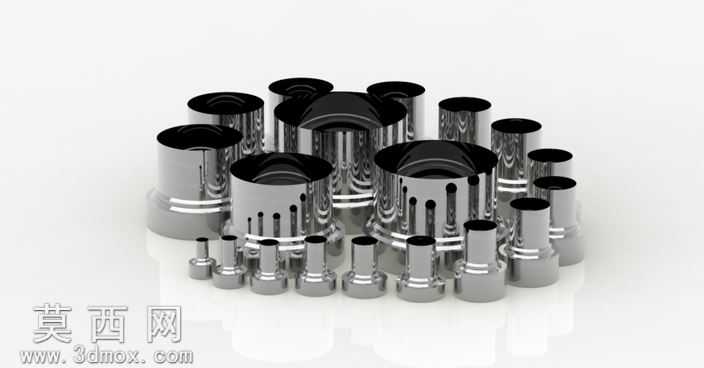

本作品为多规格液压管路连接端口组的三维设计成果，建模阶段依托参数化建模逻辑完成全系列端口的尺寸定义，针对不同通径的端口分别设定了对应的内外径参数、接口长度、过渡段倒角数值，确保每一款端口的尺寸都符合液压管路的通用连接标准。建模过程中优先采用旋转凸台特征构建端口的主体筒状结构，针对大规格端口侧壁的定位槽、泄压孔结构，通过拉伸切除与圆周阵列特征完成批量排布，保证孔位的角度偏差控制在合理公差范围内；小规格端口的阶梯过渡段则通过放样特征实现平滑衔接，避免应力集中的结构缺陷。材质与渲染阶段，为所有端口赋予了抛光镀铬金属材质，调整材质的反射粗糙度参数至0.12，模拟液压金属配件表面的高光镜面效果，同时添加了微弱的环境闭塞贴图，还原金属构件边缘的光影层次，渲染时采用三点布光方案，主光源从斜上方45度投射，突出端口内壁与外壁的曲面弧度，辅光源补亮底部暗部，轮廓光勾勒端口的边缘轮廓，让整体渲染效果更贴近真实金属配件的质感。结构设计上，整套端口组覆盖了从微型到大型的多类通径规格，大尺寸端口采用加厚筒壁设计，适配高压液压回路的承压需求，侧壁的开孔结构用于安装定位销与密封卡环，保证管路连接后的密封性与抗拔脱性能；小尺寸端口设计了阶梯式插装结构，可直接嵌入对应规格的软管或硬管端部，减少额外的转接配件。设计思路围绕液压系统的模块化管路布局展开，将常用的端口规格整合为成套组件，方便液压回路设计时直接调用匹配的端口模型，避免重复建模的工作量，同时所有端口的连接端面都预留了标准密封槽位，可直接适配O型密封圈的装配尺寸，保证模型导入装配环境后可直接完成密封件、管路的虚拟装配，验证管路布局的干涉情况，为液压系统的整体设计提供可靠的标准件模型支撑。
