管道用双法兰式6英寸伸缩接头结构设计

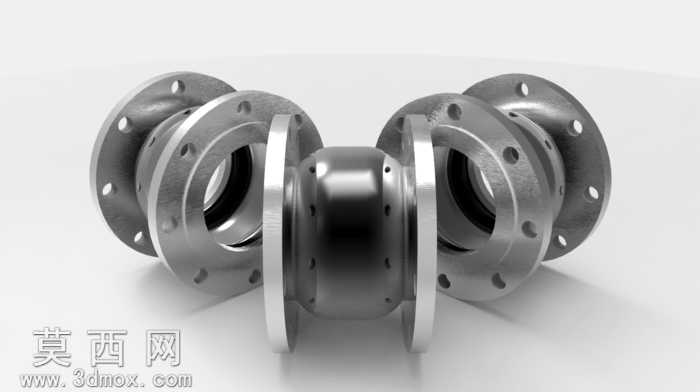

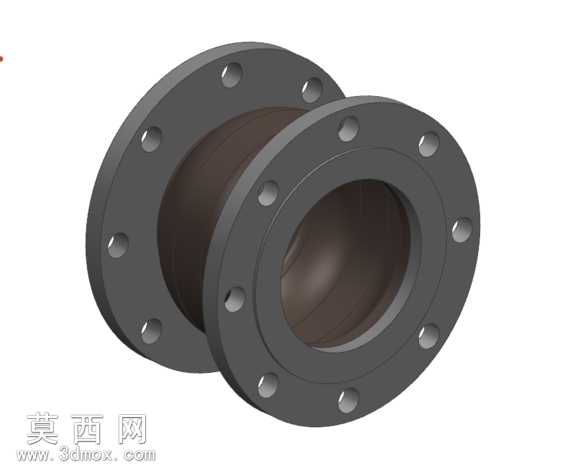

本模型为管道系统配套的6英寸双法兰式伸缩接头，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件尺寸的工程适配性，严格匹配6英寸公称通径对应的法兰安装孔位、密封面尺寸公差，确保模型可直接对接常规管道工程的设计选型参考需求。建模阶段先完成主体筒体的基础特征绘制，通过旋转凸台命令生成两端带法兰盘的中空筒体结构，法兰盘上的安装孔采用圆周阵列方式排布，保证每个螺栓孔的中心距、孔径完全符合法兰连接的通用标准，避免出现安装错位问题；随后完成伸缩段的配合结构设计，预留合理的轴向伸缩余量，可补偿管道运行过程中因热胀冷缩、安装错位产生的轴向位移，降低管道系统的应力集中风险。材质设置上，主体结构采用工业管道常用的铸钢材质，通过调整材质球的粗糙度、金属度参数还原铸钢件哑光磨砂的金属质感，密封部位单独赋予橡胶材质属性，通过调整漫反射颜色与高光参数区分金属与非金属部件的视觉差异，渲染阶段采用柔和的环境光搭配定向补光，清晰呈现法兰盘的螺栓孔倒角、筒体壁厚、密封槽结构等细节，避免阴影遮挡关键结构特征。结构设计上采用双法兰对接形式，两端法兰可直接与同规格管道法兰通过螺栓紧固，中间伸缩段设置有限位结构，防止伸缩过程中出现拉脱问题，密封槽的尺寸设计匹配常规橡胶密封圈的压缩量要求，保证连接后的密封性能，可有效降低管道连接处的渗漏风险。整体建模过程严格遵循机械设计的公差配合要求，各部件之间的装配关系完全还原实际产品的装配逻辑，可用于管道系统的装配干涉检查、安装模拟演示，也可作为同类管路补偿配件的设计参考模板，帮助设计人员快速完成同类型不同规格伸缩接头的参数化改型，缩短产品开发周期。
