双组四位七段数码显示模块结构设计

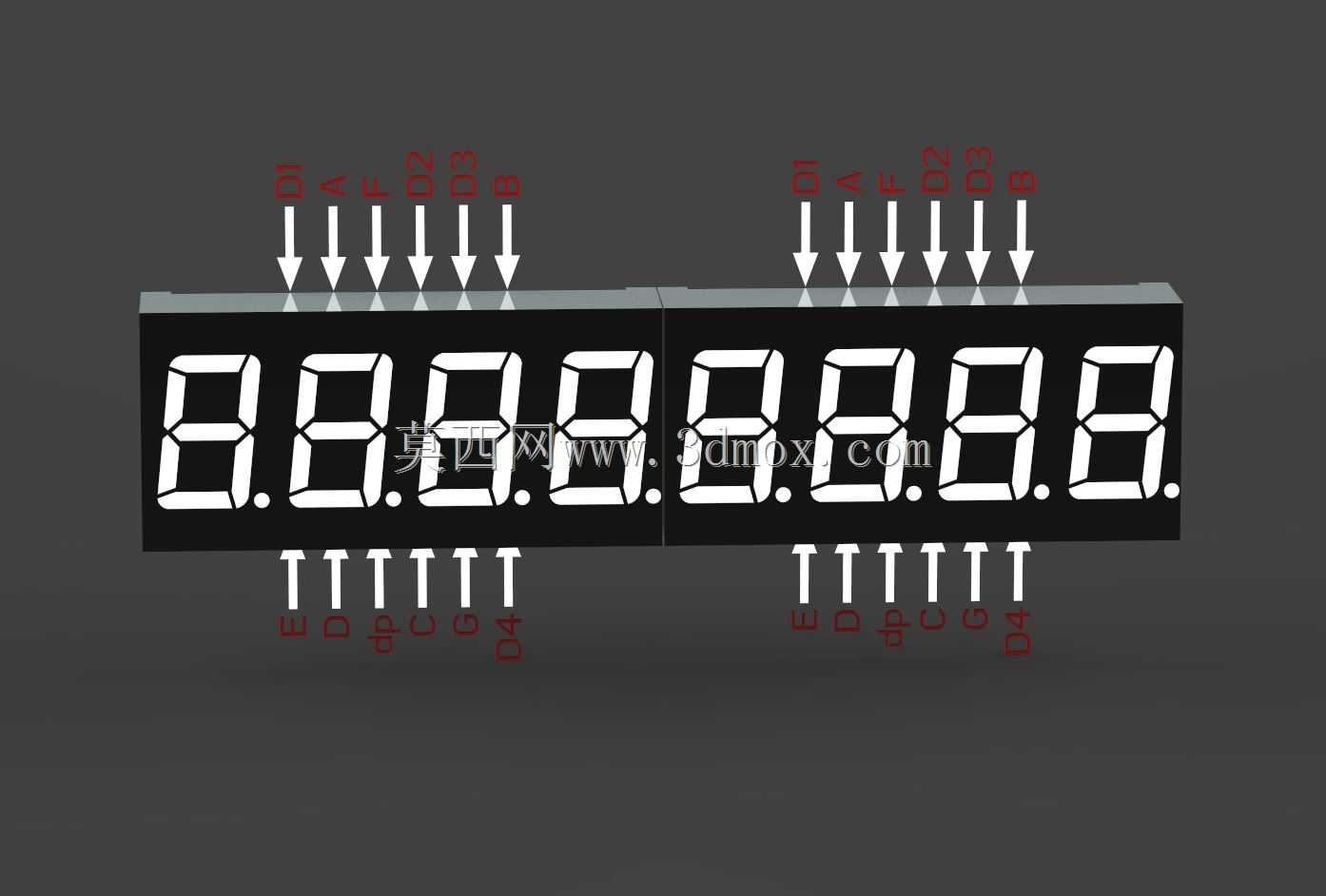

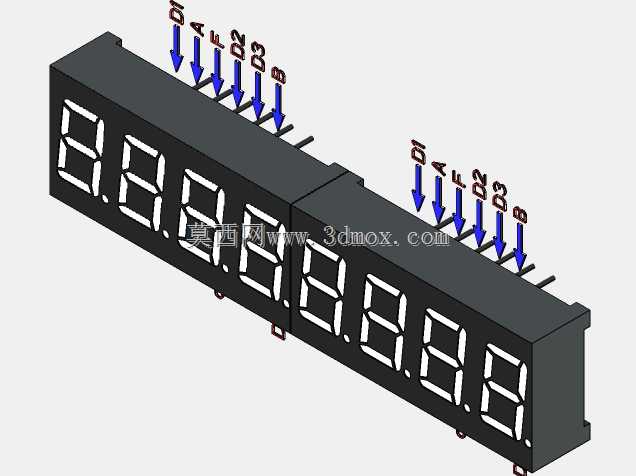

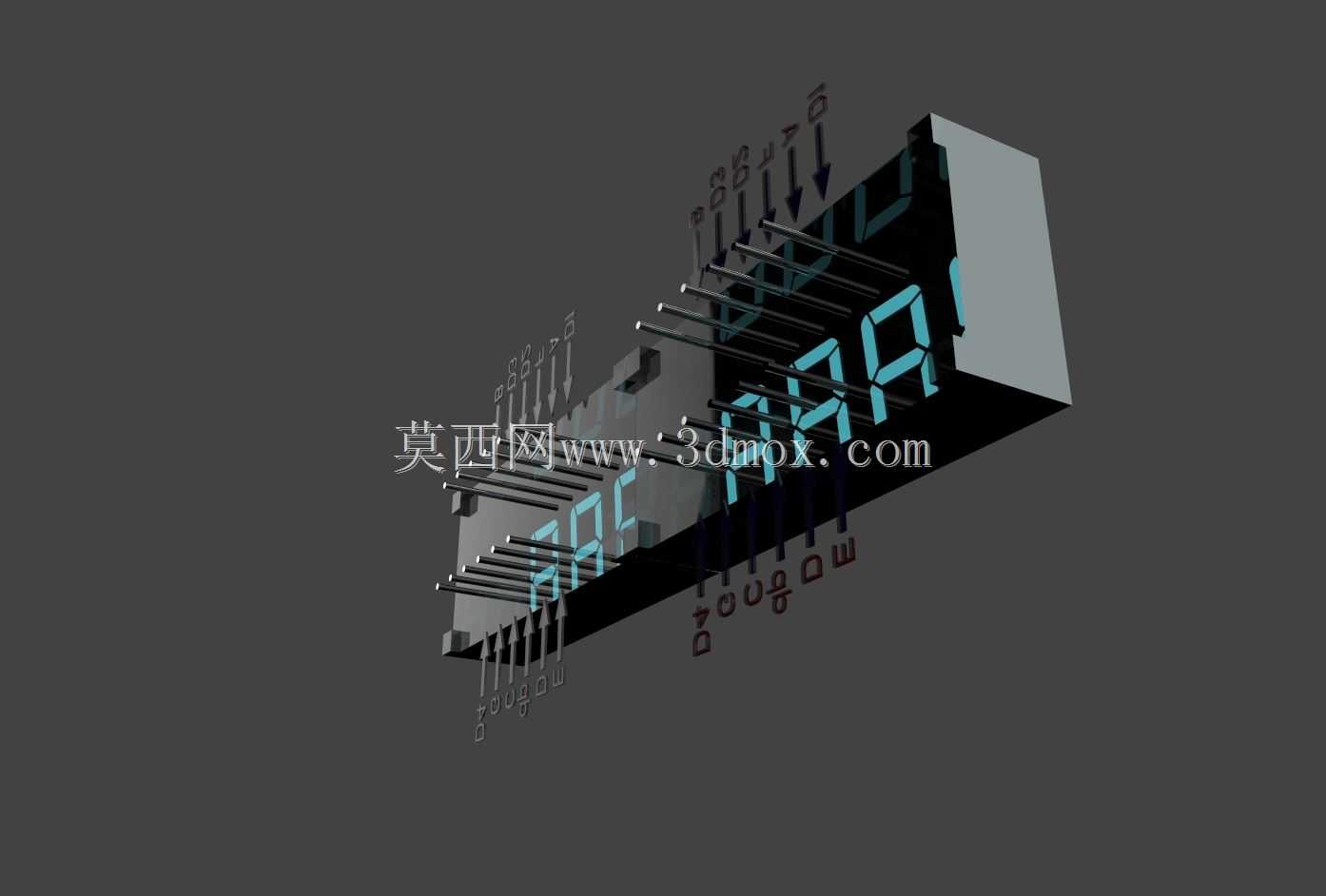

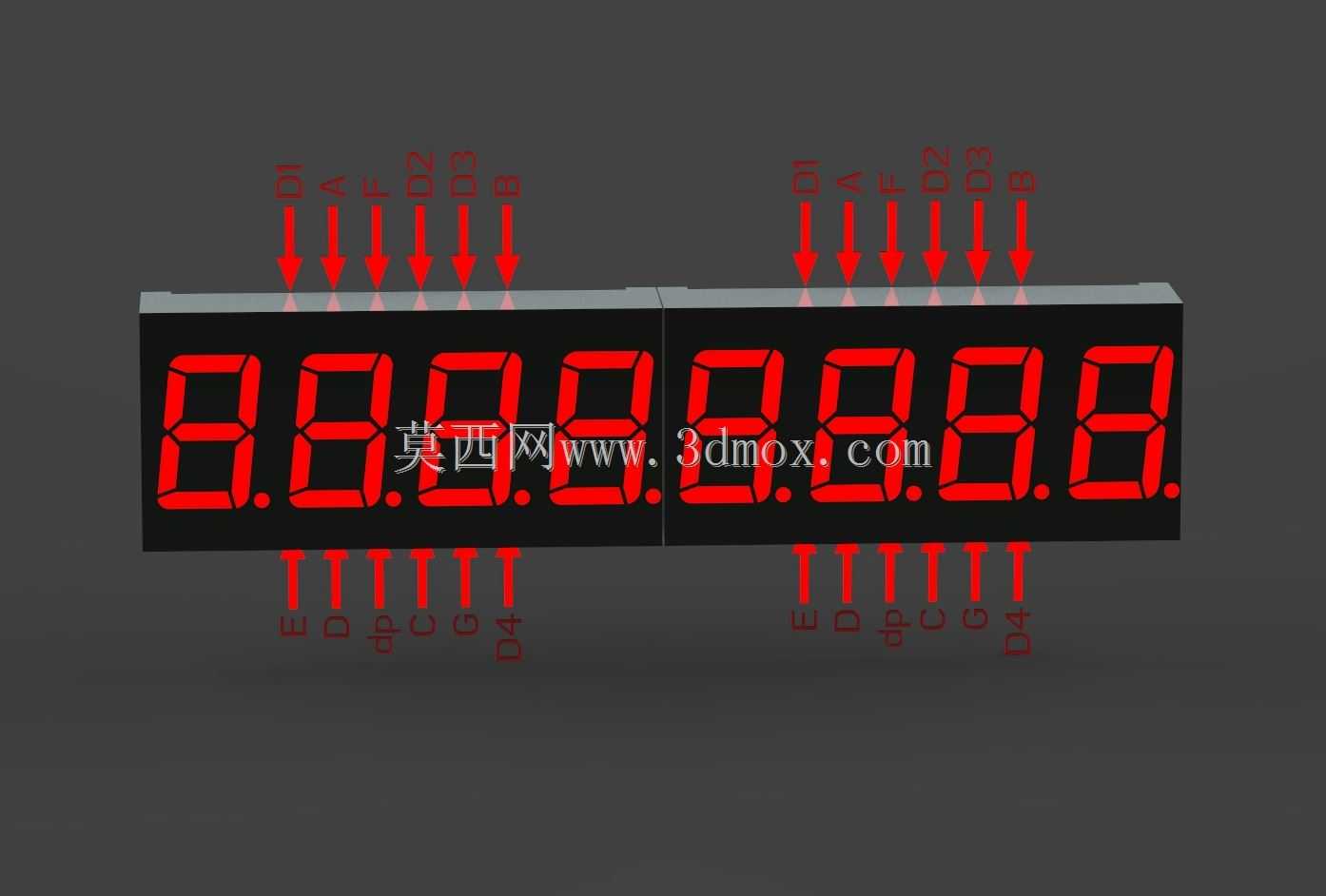

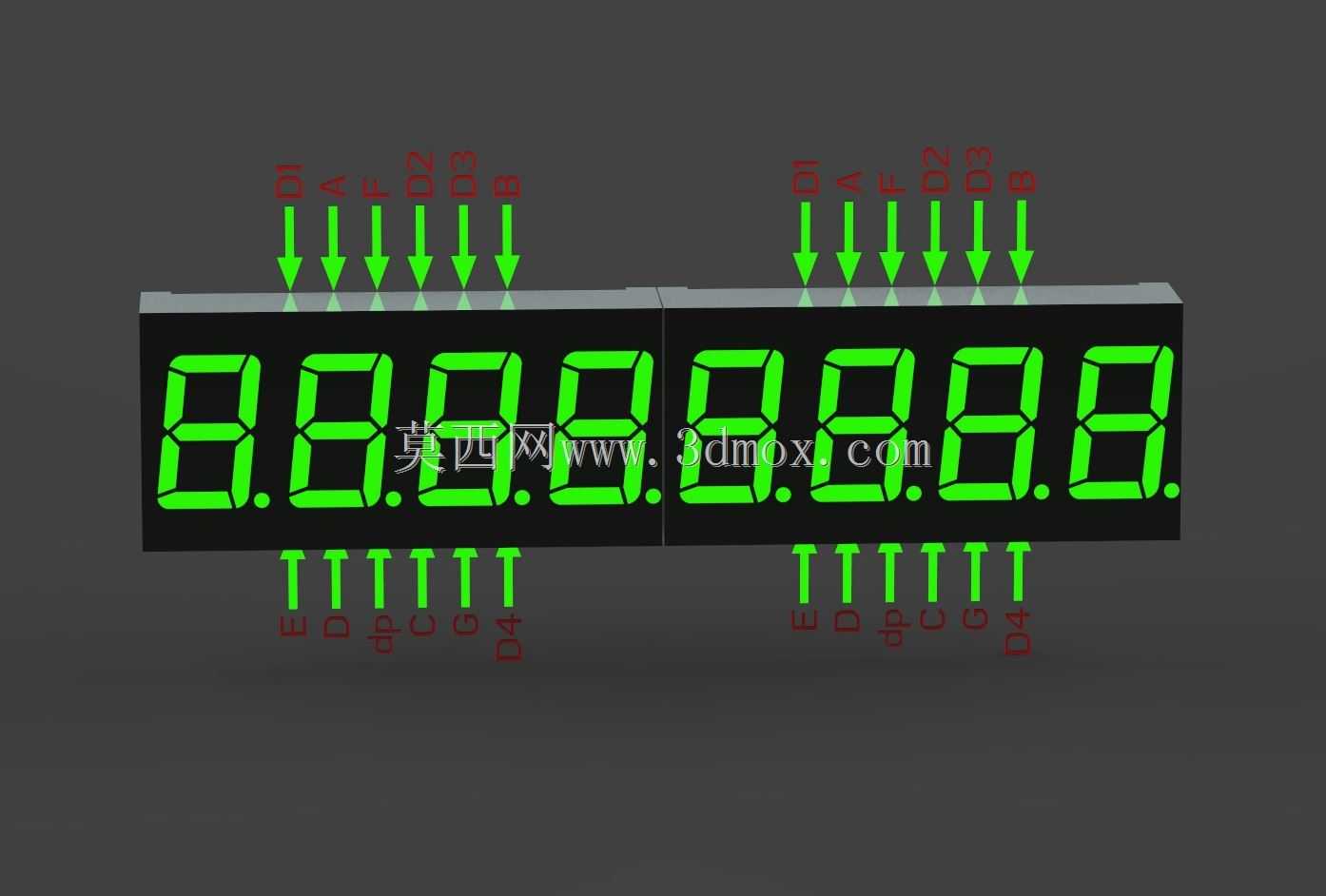

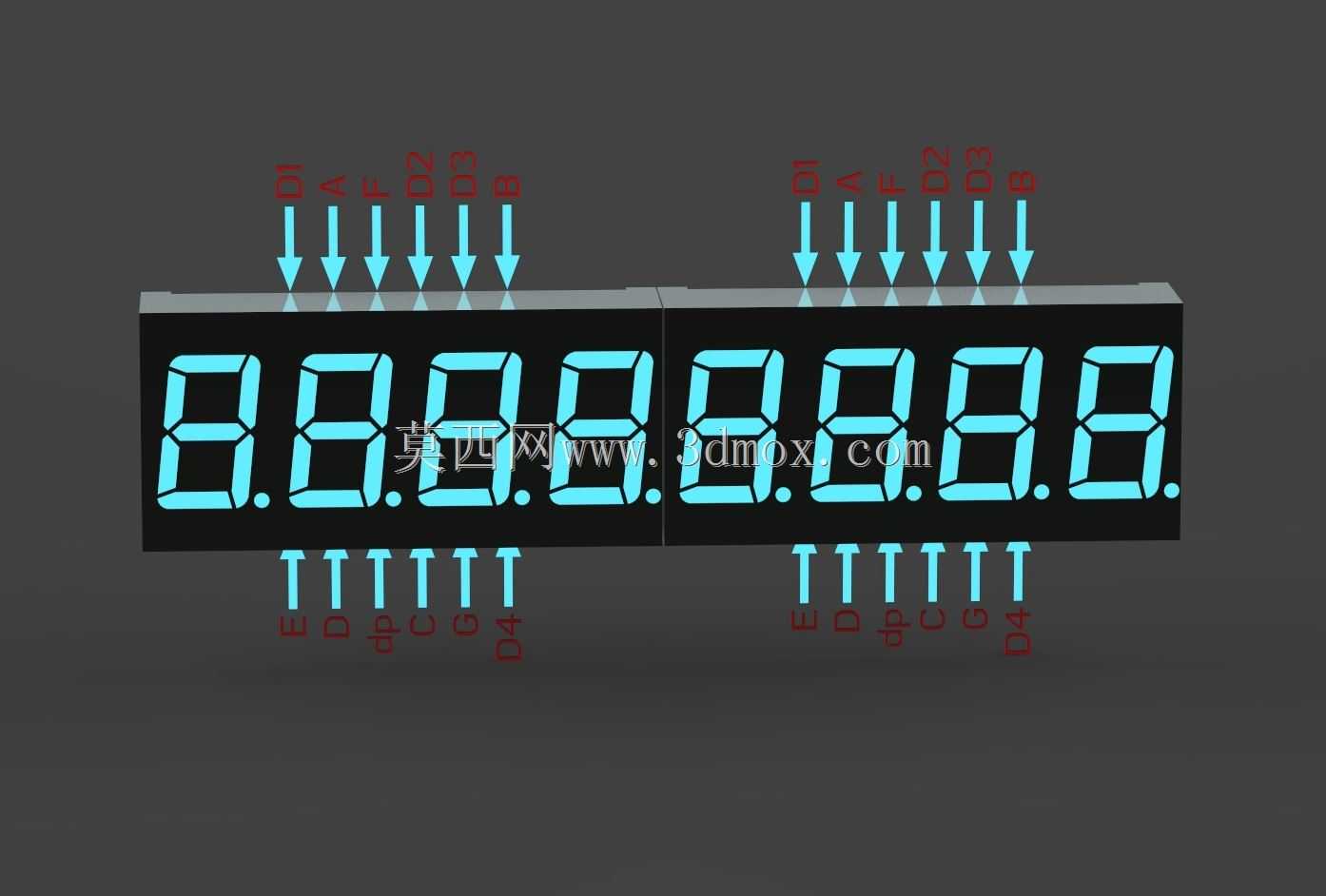

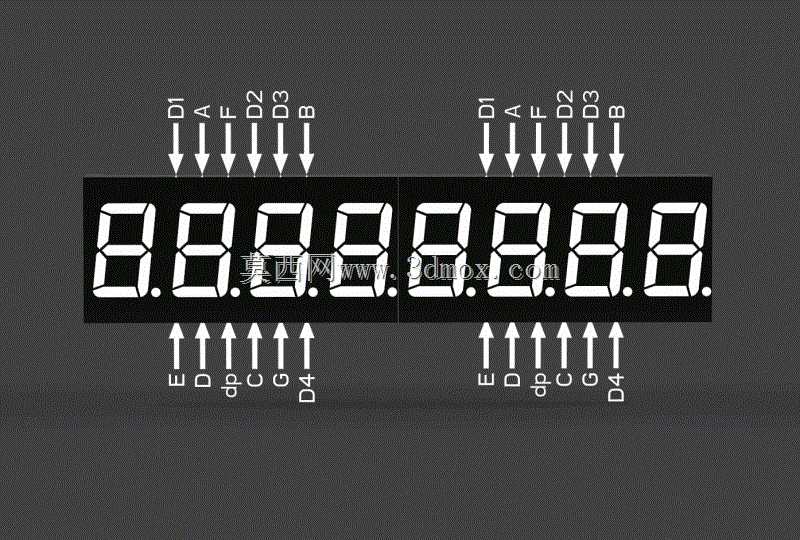

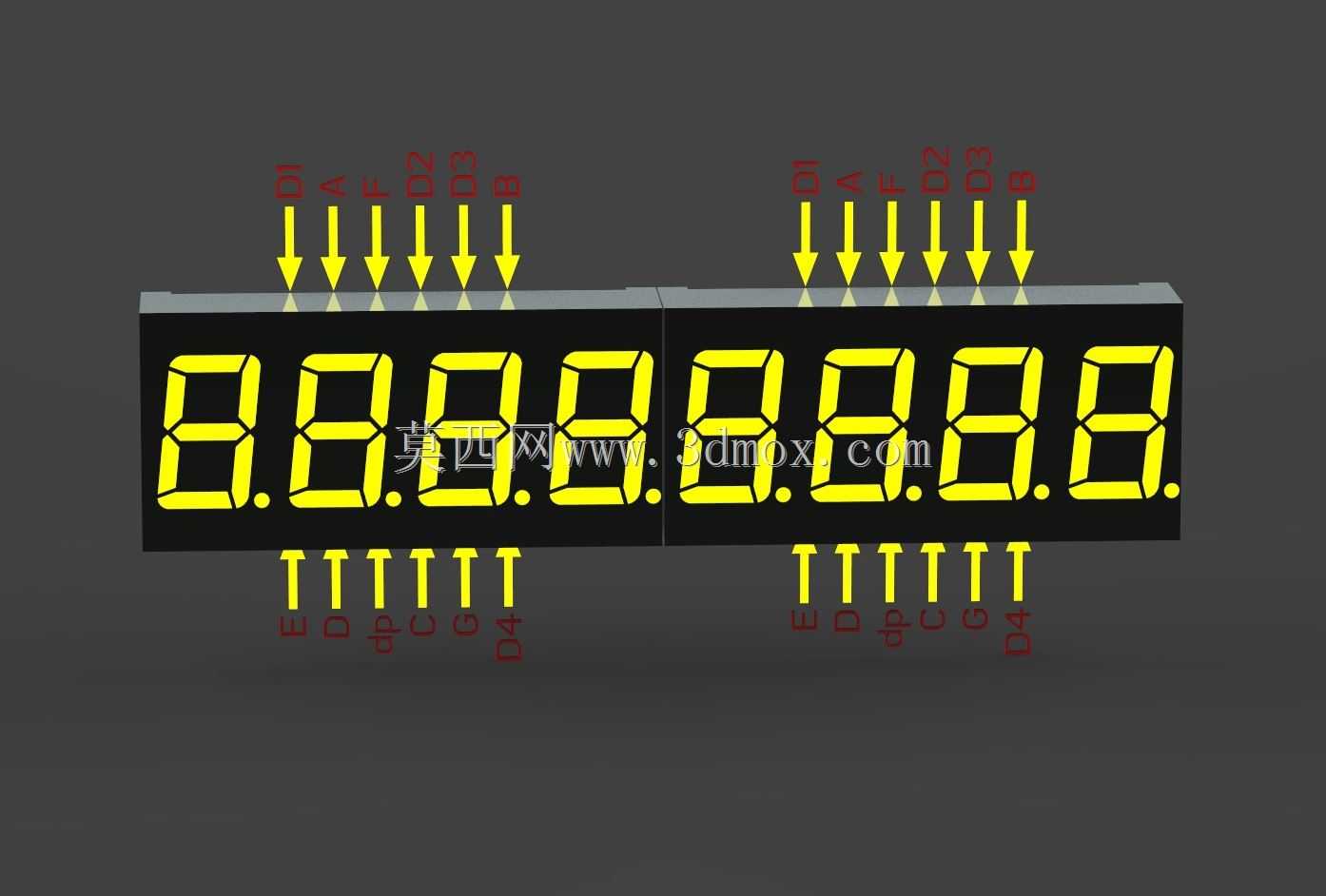

在工业控制数显面板、小型检测设备计数单元、民用家电参数显示区的选型与结构适配工作中，这类双组四位七段显示模块是应用频次极高的显示器件，很多刚接触面板结构设计的工程师容易忽略其安装边界与引脚排布的匹配问题，导致打样后出现装配干涉、接线对位偏差的问题。从实际使用场景来看，这类显示模块常被用于温控器实时温度显示、小型计数器的数值输出、稳压电源的电压电流参数展示、电子秤的重量数值呈现，相比点阵屏它的驱动逻辑更简单，亮段对比度高，在普通工业光照环境下的可视距离能满足多数设备的操作观察需求，不需要额外搭配背光驱动电路就能实现清晰的数值展示。这款双组四位的七段显示模块，将两组独立的四位七段数码管整合在同一封装基底上，每一位显示单元都对应独立的位选引脚，段选引脚按通用七段显示的A-G段标准排布，同时预留了小数点引脚，每组的引脚分别排布在模块的上下两侧，上侧引脚对应位选与高位段选信号，下侧引脚对应公共端与低位段选信号，引脚间距符合常规直插电子元器件的排布标准，能直接适配通用万用板与定制PCB的焊盘间距，不需要额外做引脚弯折处理。设计这类显示模块的三维结构时，首先要确认显示面的凸台高度，多数设备面板会预留1.2-1.5mm的沉槽，模块显示面与面板表面的高度差要控制在0.2mm以内，避免出现积灰、显示视差过大的问题；其次要注意模块本体的侧边安装定位柱，定位柱的直径公差要控制在±0.05mm，与面板定位孔的间隙保持在0.1mm左右，既方便装配时快速对位，也不会出现装配后模块晃动偏移的情况。从安装边界来看，模块本体的长度方向要预留至少2mm的焊盘走线空间，宽度方向要避开面板上的按键、指示灯开孔，引脚伸出PCB背面的长度要控制在3mm以内，避免与设备内部的其他结构件发生触碰，焊接后引脚的剪脚高度要统一，防止出现引脚短路的隐患。另外在结构设计时还要考虑模块的观察视角，七段数码管的最佳观察视角为垂直显示面±30°范围，安装时的倾斜角度要结合设备操作位的人员视线高度调整，避免出现斜看时数字缺段、辨识度下降的问题。对于需要做灌封处理的户外设备用显示模块，还要在模块与面板的贴合处预留密封胶圈的安装槽，槽宽与胶圈直径的匹配度要经过压缩量计算，保证IP65以上的防护等级时不会挤压到模块本体，导致显示面出现受力发白的情况。
