船舶用燃油加注口密封盖三维设计

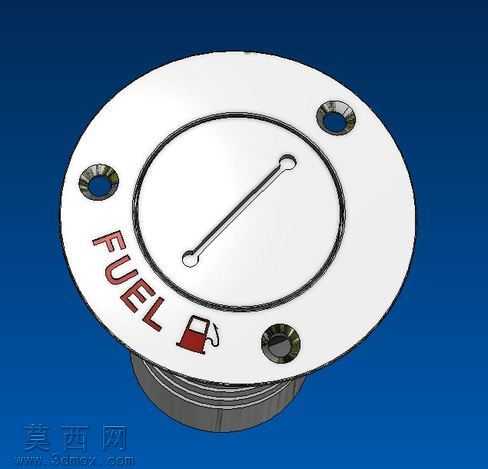

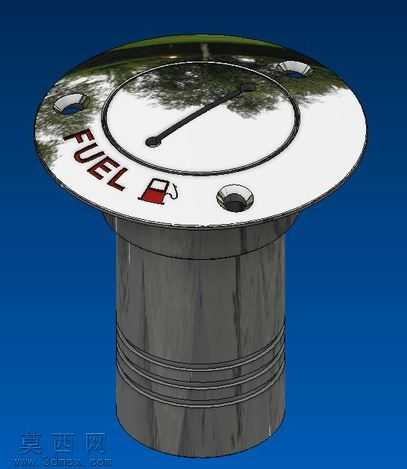

本作品为船舶燃油加注口密封盖的三维参数化建模成果，建模阶段采用Autodesk Inventor完成全参数化草图绘制与特征构建，首先以旋转特征生成盖体下部的外螺纹连接段，匹配船舶燃油箱加注口的标准内螺纹规格，保证装配时的螺纹配合精度与密封贴合度。上部法兰盘采用圆形拉伸特征生成，均匀排布四个沉头安装孔，孔位尺寸与安装基准严格对齐船舶舱壁的安装点位，沉孔结构可保证安装螺栓头部完全埋入法兰平面，避免突出结构剐蹭作业人员或勾挂缆绳。盖体顶面的环形密封槽采用切除拉伸特征生成，槽体尺寸适配耐油橡胶密封圈的线径，装配后可实现燃油加注口的静态密封，防止船舶航行过程中燃油晃动溢出、阻挡外界水汽与杂质进入燃油舱。顶面标识区域采用包覆特征完成FUEL字样与加油枪标识的浮雕加工，标识凸起高度控制在0.3mm，既保证标识清晰可辨，又不会因凸起过高积存油污或造成清洁死角。渲染阶段采用金属白漆材质赋予盖体主体，模拟船用配件常用的环氧防锈漆面效果，材质参数调整为低反光、细微颗粒质感，还原漆面的哑光防锈特性；螺纹段采用镀锌金属材质，呈现银灰色金属光泽，模拟螺纹部位的防锈镀锌处理效果；标识字样采用红色烤漆材质，与白色盖体形成高对比度，满足船舶配件的标识识别规范。结构设计上充分考虑船舶作业的高湿高盐环境，所有边角均做R0.5mm的圆角过渡处理，避免应力集中同时减少盐雾积存的死角，法兰盘与螺纹段的衔接位置做加厚处理，提升盖体整体结构强度，可承受船舶航行中的振动冲击与频繁开盖操作的受力，保证长期使用的结构可靠性。
