24V500W电动自行车驱动电机三维设计

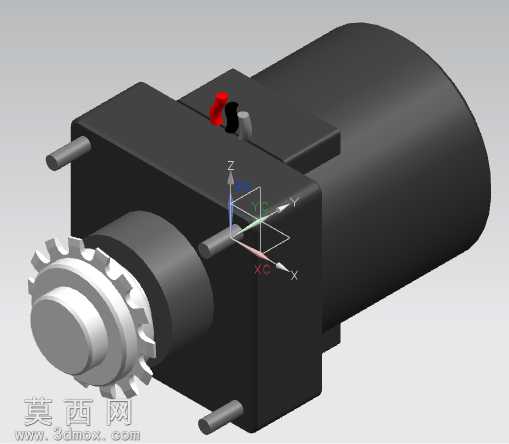

本模型为24V500W规格电动自行车配套驱动电机的三维数字化设计成果，建模阶段依托NX软件完成全参数化特征构建，首先依据电动自行车轮毂驱动的安装空间、动力输出参数需求，拆分电机主体、减速箱体、输出轴、传动链轮、接线端子等独立功能模块，逐一绘制各部件的二维草绘截面，通过拉伸、旋转、切除等基础特征命令生成基体结构，再对安装定位销、接线柱、齿轮齿形等细节结构进行精细化特征处理，确保每一处结构尺寸都匹配电动自行车的装配适配要求。材质与渲染环节针对不同部件的实际物理属性分别赋予对应材质：电机外壳与减速箱体采用哑光黑色工程塑料材质，模拟实际产品的绝缘耐磨外壳质感；输出轴、传动链轮、定位销等金属受力部件赋予银灰色金属材质，添加细微的磨砂纹理还原金属机加工的表面质感；接线端子分别赋予红黑绝缘材质与金属导电端材质，通过光影渲染区分不同功能部件的视觉差异，整体渲染效果清晰展现电机的结构层次与外观特征。结构设计上，该电机采用直流有刷电机搭配内置减速机构的布局，输出端集成链轮结构可直接匹配自行车链条传动系统，箱体侧面预留的三个定位销柱用于与自行车车架安装位精准固定，顶部的红黑接线柱对应电源正负极接入，整体结构紧凑，在有限的体积内整合了动力输出、减速传动、安装固定的全部功能，既满足500W功率下的动力输出扭矩要求，又适配电动自行车的轻量化安装需求。设计过程中重点校验了输出轴与箱体的同轴度、链轮齿形与标准自行车链条的啮合参数、安装定位销的位置公差，确保三维模型的结构合理性，可直接用于电动自行车动力系统的装配干涉校验、结构优化以及相关教学演示场景，完整还原了该款驱动电机从外部壳体到内部连接结构的全部细节特征。
