24/36V500W无刷电驱动中置电机系统

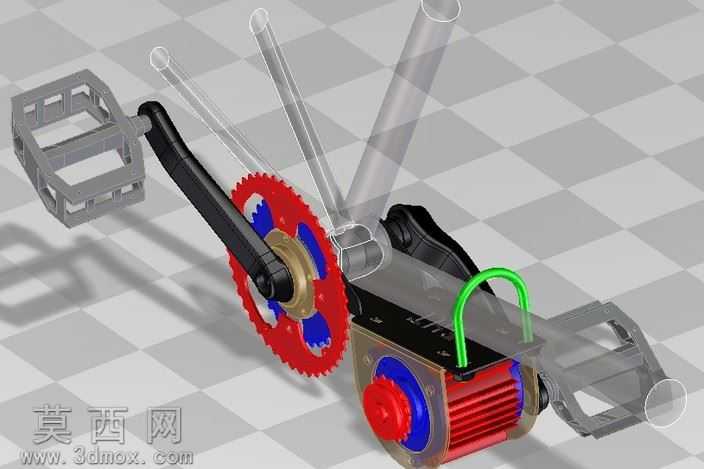

本作品为适配轻型代步车辆的中置无刷电机驱动系统三维建模成果，建模过程围绕实际动力传递逻辑展开，首先完成核心动力单元的结构搭建：还原无刷电机的定子绕组排布、转子磁钢装配结构，对电机外壳的散热鳍片做等比例建模，保证散热结构的形态与实际开模产品一致，同时预留电机端盖的轴承安装位、出线孔位，确保结构的装配合理性。传动部分采用一级齿轮减速结构，建模时精准匹配红色大齿盘与电机输出端蓝色齿轮的模数、齿距，还原齿轮啮合的间隙参数，同时对齿盘连接的黑色曲柄做结构细化，还原曲柄与中轴的花键连接结构，保证脚踏助力与电机动力的耦合逻辑符合实际使用需求。模型对各连接支架做了完整建模：还原车架连接端的镂空安装架结构，对支架上的安装孔位、加强筋做细节刻画，保证支架的受力结构符合力学设计逻辑；电机上方的绿色提手做了圆角过渡处理，还原金属弯管的弯折弧度与安装固定座结构。材质渲染阶段，为电机外壳赋予磨砂金属红材质，齿轮部分分别为主动齿、从动齿赋予蓝色工程塑料与红色金属材质，曲柄做哑光黑硬质金属质感处理，车架连接支架赋予半透明工程塑料材质以展示内部传动布局，提手做亮面绿色金属烤漆效果，地面采用灰白棋盘格展示地面，通过光影调整突出各部件的装配层次与结构轮廓。设计过程中充分考虑中置电机的重心布局，将动力单元布置在脚踏轴心位置，保证整车配重平衡，同时对各部件的装配干涉做了模拟校验，确保齿轮转动、曲柄旋转、支架安装过程中无结构冲突，完整还原了500W功率级别无刷中置驱动系统的真实结构，可用于电动两轮车动力系统的结构展示、装配模拟与方案验证。
