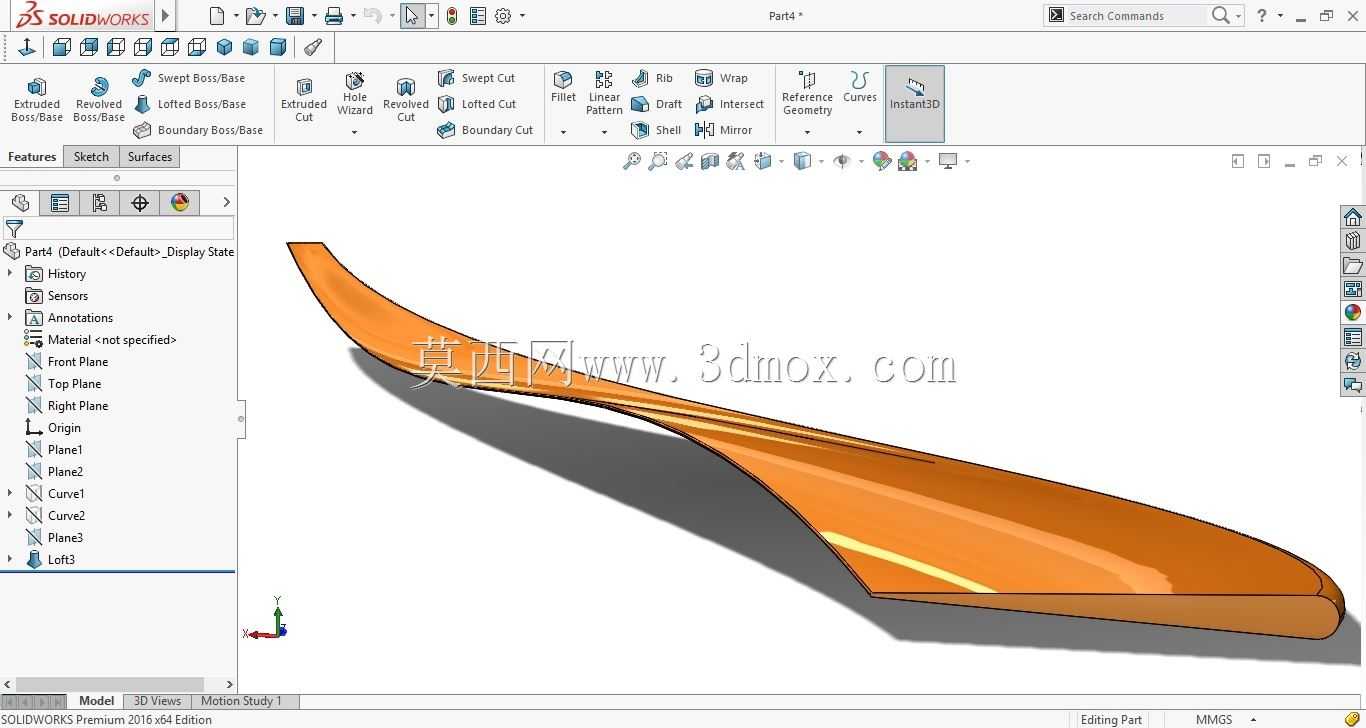

基于投影曲线构建的飞机翼曲面造型

在航空飞行器结构设计环节，机翼作为核心升力面构件，其曲面轮廓精度直接决定整机气动效率、飞行稳定性与燃油经济性，本次完成的翼面造型依托投影曲线逻辑搭建，完全贴合低速通用航空器的翼面气动设计需求。从实际应用场景来看，该翼型适配起飞重量在1.2吨以内的轻型固定翼通航飞机，可覆盖飞行训练、低空农林作业、短途通勤类飞行器的翼面选型需求，这类飞行器通常作业空域在3000米以下，飞行速度区间为180-260km/h，对翼面的低速升阻比、失速迎角范围有明确的工程要求。

设计过程中没有采用常规的翼型放样拉伸逻辑，而是先在两个正交基准面上分别绘制翼面的展向轮廓线与弦向翼型控制线，通过投影曲线的方式将两个方向的轮廓映射到目标曲面上，再通过曲面填充、曲率连续校验完成整体翼面的构建。这种设计思路的优势在于，能够精准控制翼面从翼根到翼梢的扭转角渐变——翼根处弦长更大，翼型相对厚度为15%，保证与机身连接段的结构强度，预留足够的内部空间布置翼梁、燃油管路与操纵机构；从翼根向翼梢延伸的过程中，翼型相对厚度逐步收窄至10%，同时带有2.3度的几何扭转，降低翼梢失速的风险，提升大迎角飞行状态下的操纵安全性。

从安装边界来看，该翼面翼根连接端面的弦长为1.8米，展长设计为7.2米，翼梢弦长为0.9米，整体展弦比为8，符合轻型通航飞机的常规布局参数；翼根连接端面预留了与机身主承力框对接的安装平面，平面度公差控制在0.2mm以内，可直接匹配常规的上单翼连接结构，不需要额外做安装面的二次修型。翼面后缘预留了操纵面的安装缺口，缺口宽度沿展向均匀收窄，可适配襟翼、副翼的铰接安装，铰接点的位置沿翼面后梁轴线布置，保证操纵力矩的传递效率。

从功能特性上看，通过投影曲线生成的翼面曲面，其G2曲率连续性覆盖整个翼面外表面，不存在局部曲率突变的区域，能够有效降低飞行过程中的摩擦阻力与压差阻力；曲面表面的法向偏差控制在0.1mm以内，完全满足后续蒙皮铺贴、模具加工的精度要求，不会因为曲面轮廓偏差导致蒙皮成型后出现鼓动、贴合不严的问题。在建模校验环节，已经完成了翼面曲面的加厚处理，蒙皮厚度从翼根处的2.5mm向翼梢处逐步减薄至1.2mm，在保证结构强度的前提下尽可能降低构件重量，符合航空结构轻量化的设计原则。

实际工程应用中，这类基于投影曲线构建的翼面模型，可直接导入气动仿真软件做流场分析，也可用于结构有限元校核，提取翼面的曲面数据后还能直接生成蒙皮拉伸模具、翼肋加工的数控刀路，不需要再做曲面的修复与补面工作，能够大幅缩短从概念设计到样机试制的周期。相较于传统的翼型库导入后手动调整的建模方式，投影曲线的建模逻辑更方便设计师快速调整翼面的展向和弦向参数，在方案迭代阶段只需要修改两个基准面上的控制线，就能快速生成新的翼面轮廓，适配不同的飞行性能需求，比如调整投影曲线的曲率就能改变翼面的后掠角、扭转角分布，快速完成不同方案的气动性能对比。
