林业原木运输用多轴立柱式货运挂车

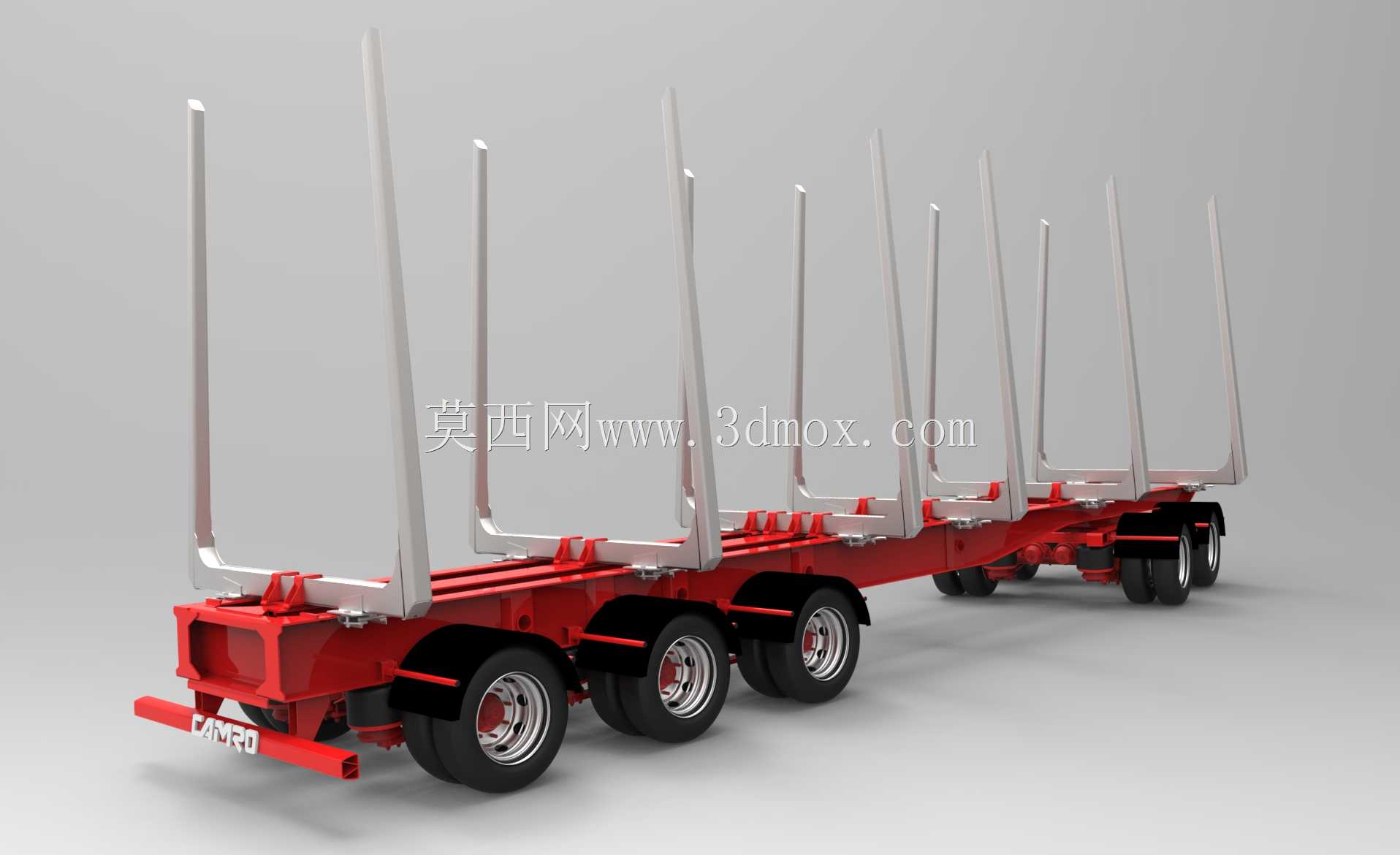

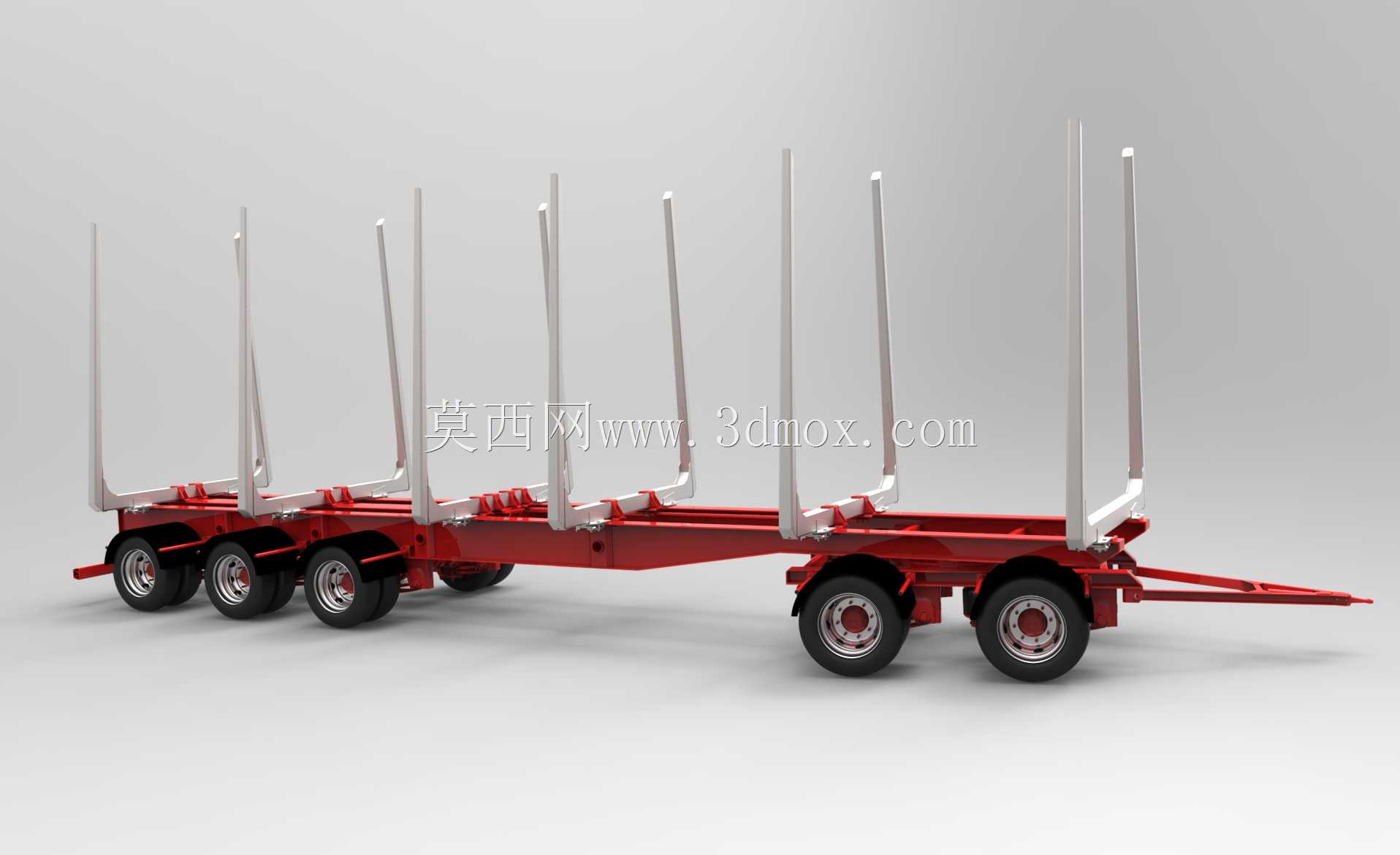

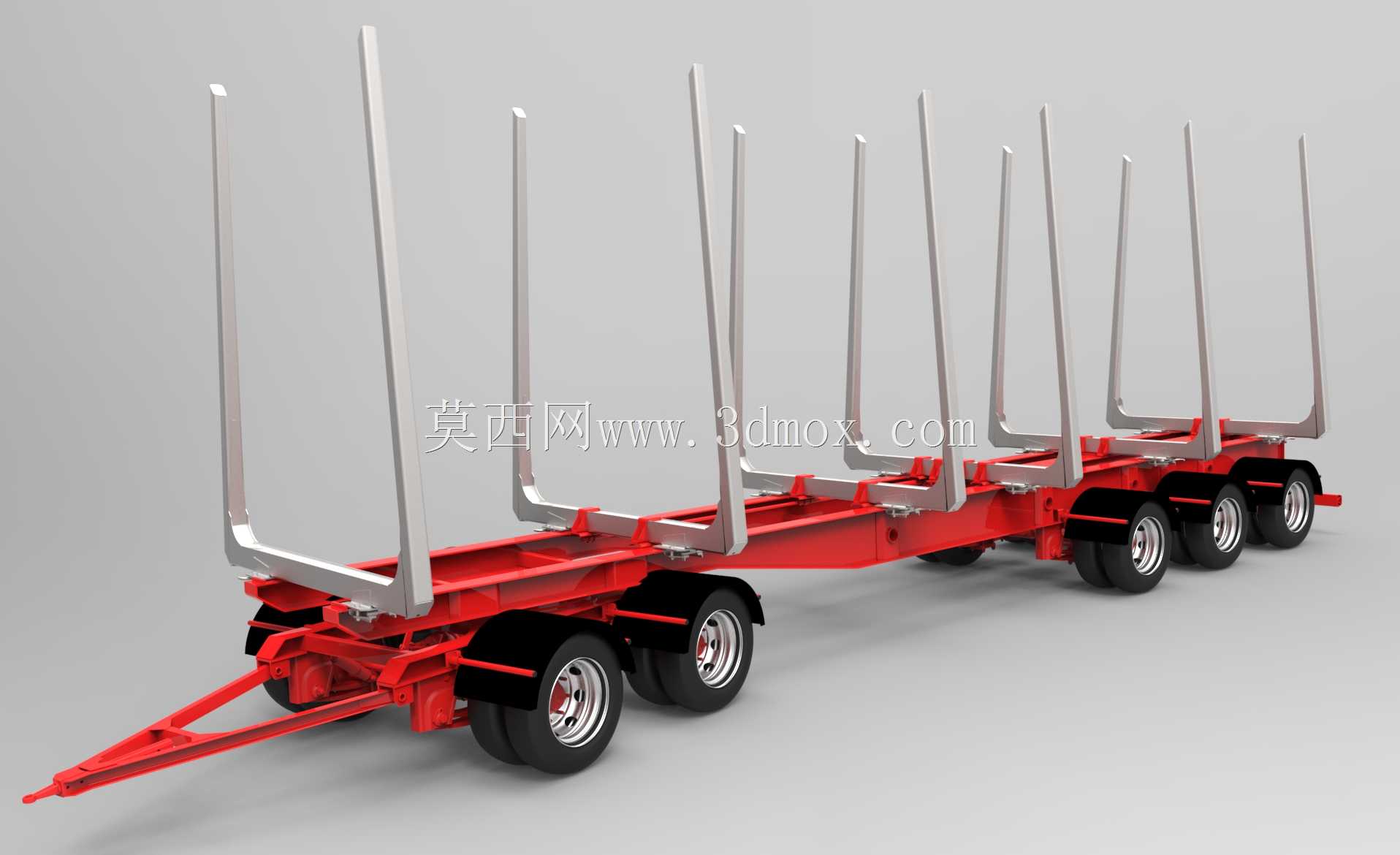

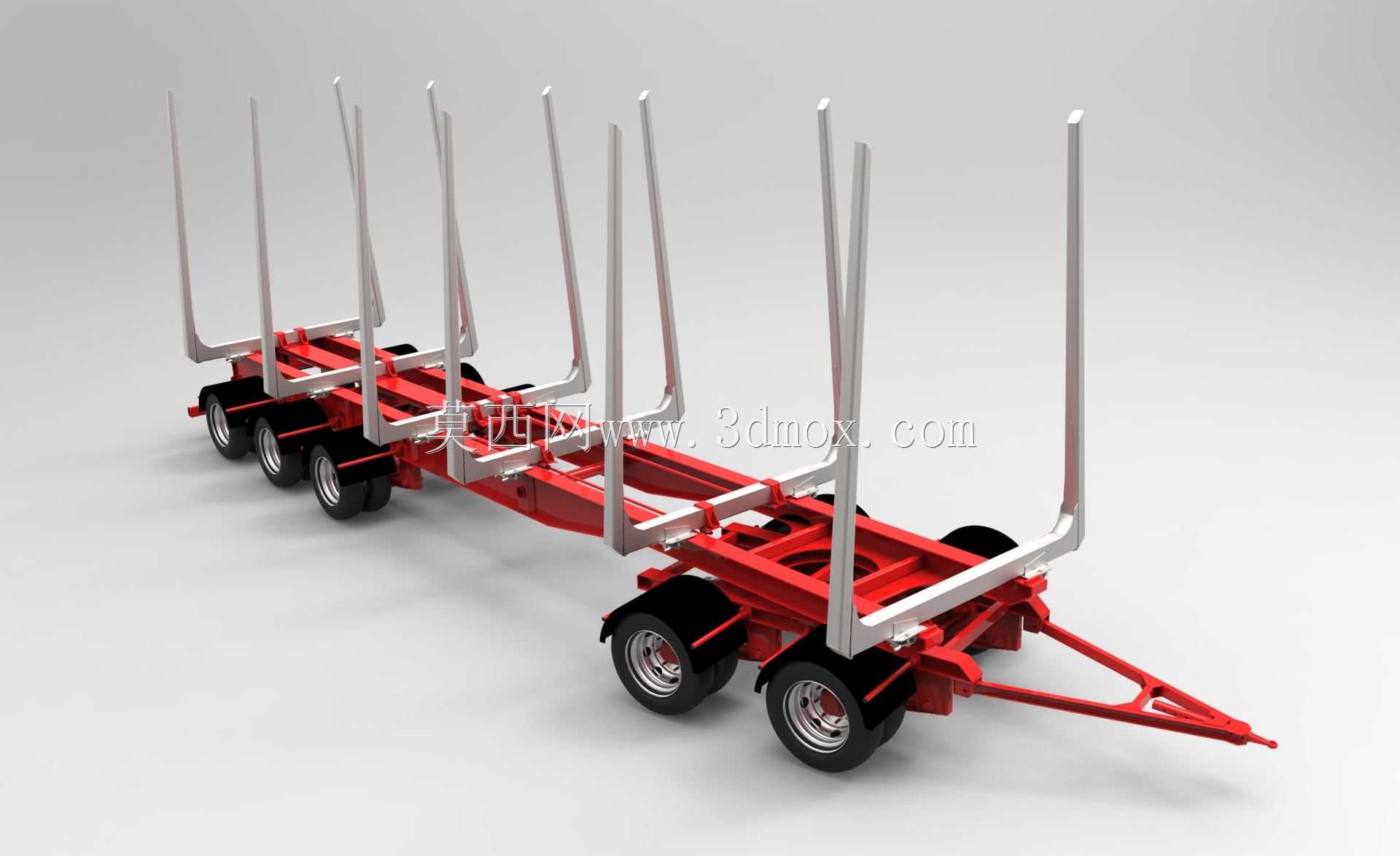

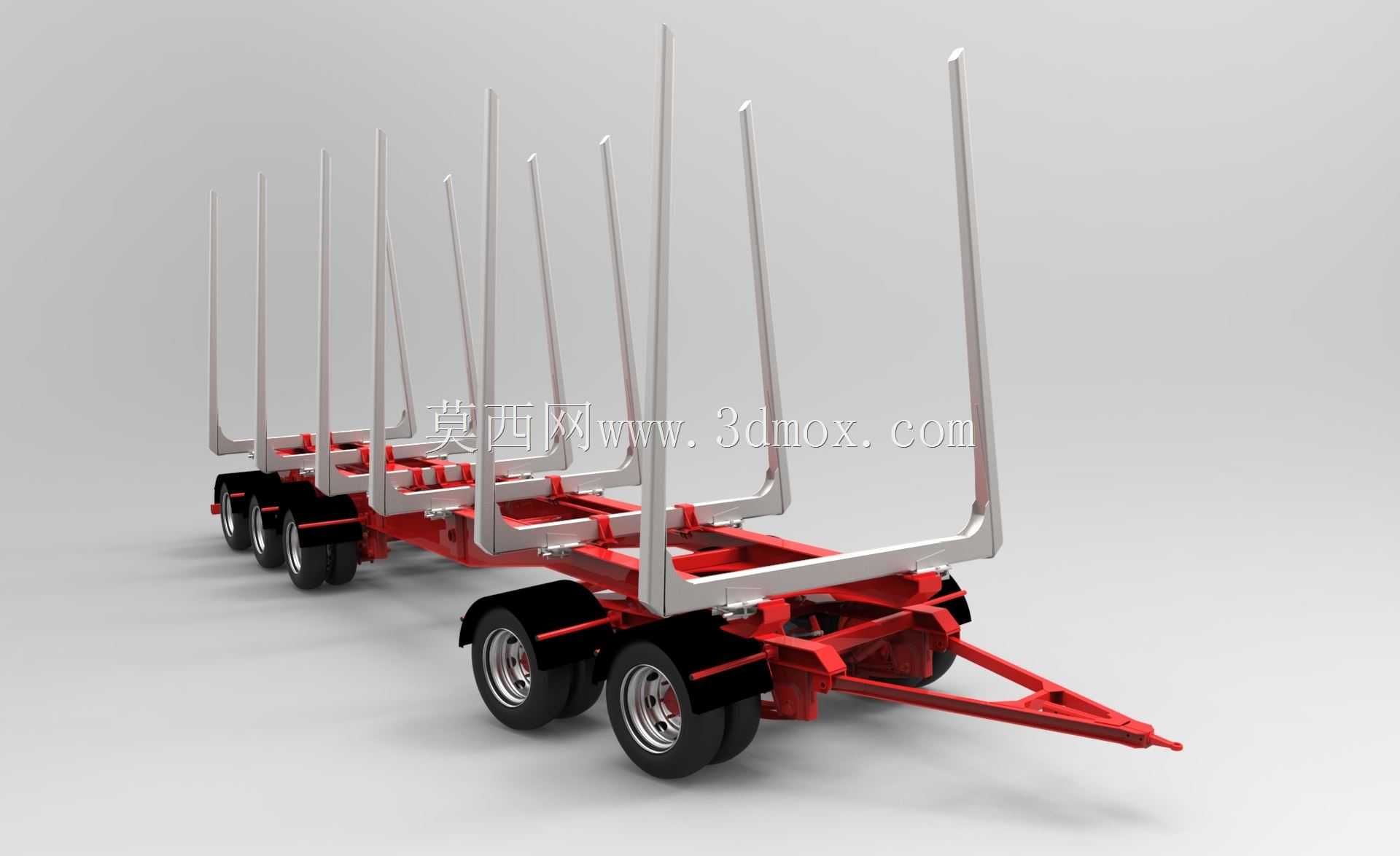

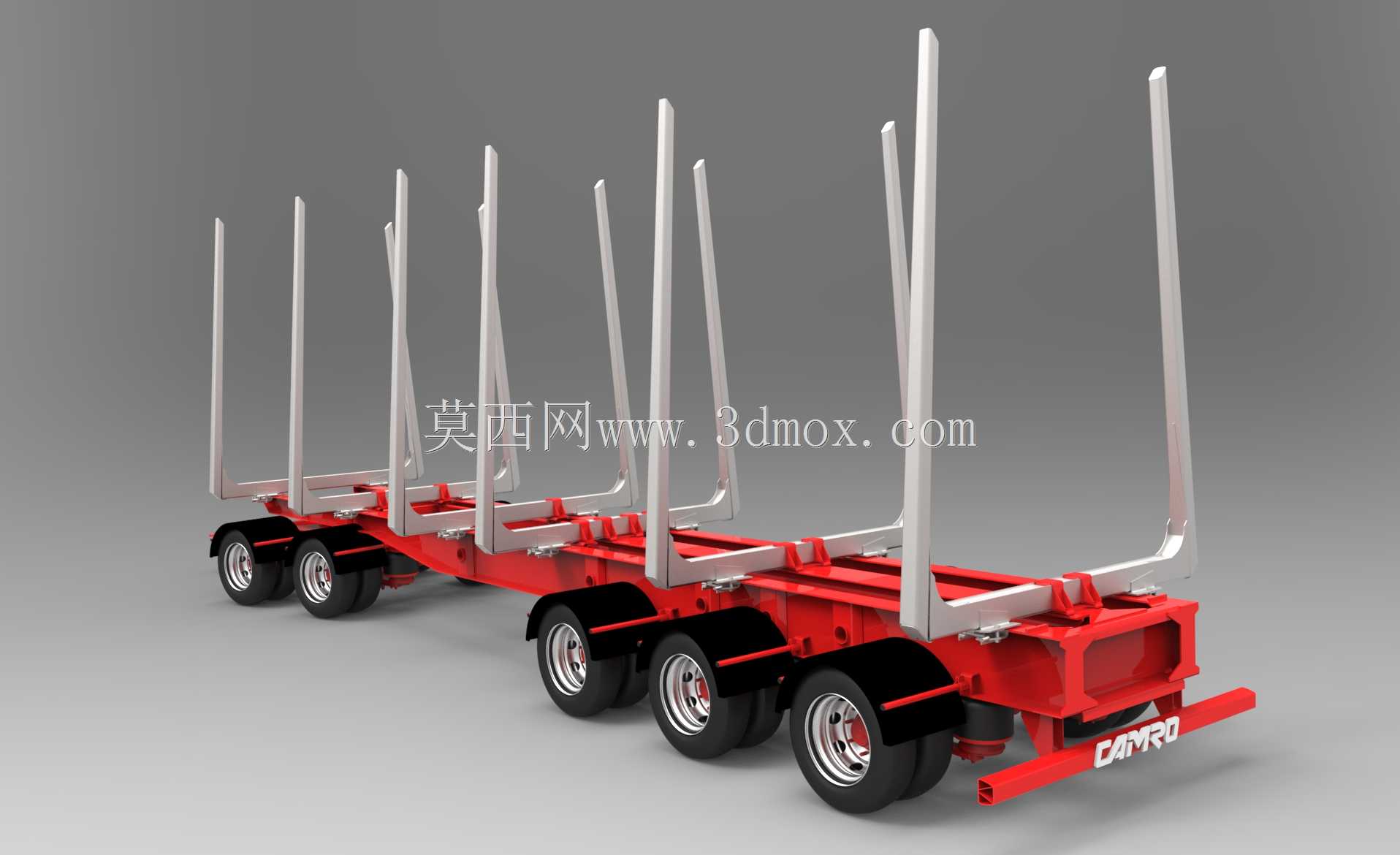

这款立柱式运输挂车主要面向林区原木转运作业场景，适配山地、林间非铺装路面的短驳及干线木材运输需求，可与常规农用牵引车头、林业专用拖拉机配套挂接，解决长尺寸原木在运输过程中易滚落、固定难度大的实际问题。从结构设计来看，整车采用多轴轮组布局，单排三组双胎轮组搭配前端牵引端的双胎支撑轮，单轮匹配重载型橡胶轮胎与钢制轮毂，轮组安装位置经过载荷分配计算，满载状态下各轴载荷偏差控制在合理区间，避免林区软基路面出现单轮沉陷问题。车架主体采用高强度矩形钢管焊接成型，主纵梁沿整车长度方向贯通，横梁采用等间距布置，所有焊接位置预留坡口处理，保证连接强度满足重载原木的冲击载荷要求。车架上的立式挡柱为核心功能部件，每对立柱组成一组原木限位单元，沿车架长度方向等距排布，立柱采用变截面折弯钢结构，底部与车架横梁通过高强度螺栓连接，可根据运输原木的长度调整立柱组的安装间距，单组立柱的侧向挡护高度经过测算，能够适配不同径级原木的堆垛限位需求，无需额外加装绳索即可完成原木的侧向固定，减少林区作业的绑扎工作量。牵引端采用三角架式牵引结构，牵引销位置符合通用挂接接口尺寸，可快速与不同型号的牵引设备对接，牵引架与车架主体采用铰接连接，预留足够的转向摆动角度，适配林区狭窄道路的转弯需求。整车外形尺寸经过边界校核，整车宽度符合道路运输外廓尺寸要求，立柱顶端高度满足常规原木堆垛的限高要求，轮距设置兼顾行驶稳定性与林间道路的通过性，车架底部离地间隙满足非铺装路面的通过需求，避免行驶过程中车架底部剐蹭路面凸起物。在细节设计上，每处轮组都匹配独立的制动气室安装位，可接入牵引车的制动系统，保证满载下坡时的制动安全性；立柱顶端做圆弧过渡处理，避免吊装原木时立柱棱角刮伤木材表面，也减少作业人员磕碰受伤的风险；车架两侧预留绑带挂点，在运输超径级原木时可额外加装绑带加固，适配不同规格木材的运输需求。
