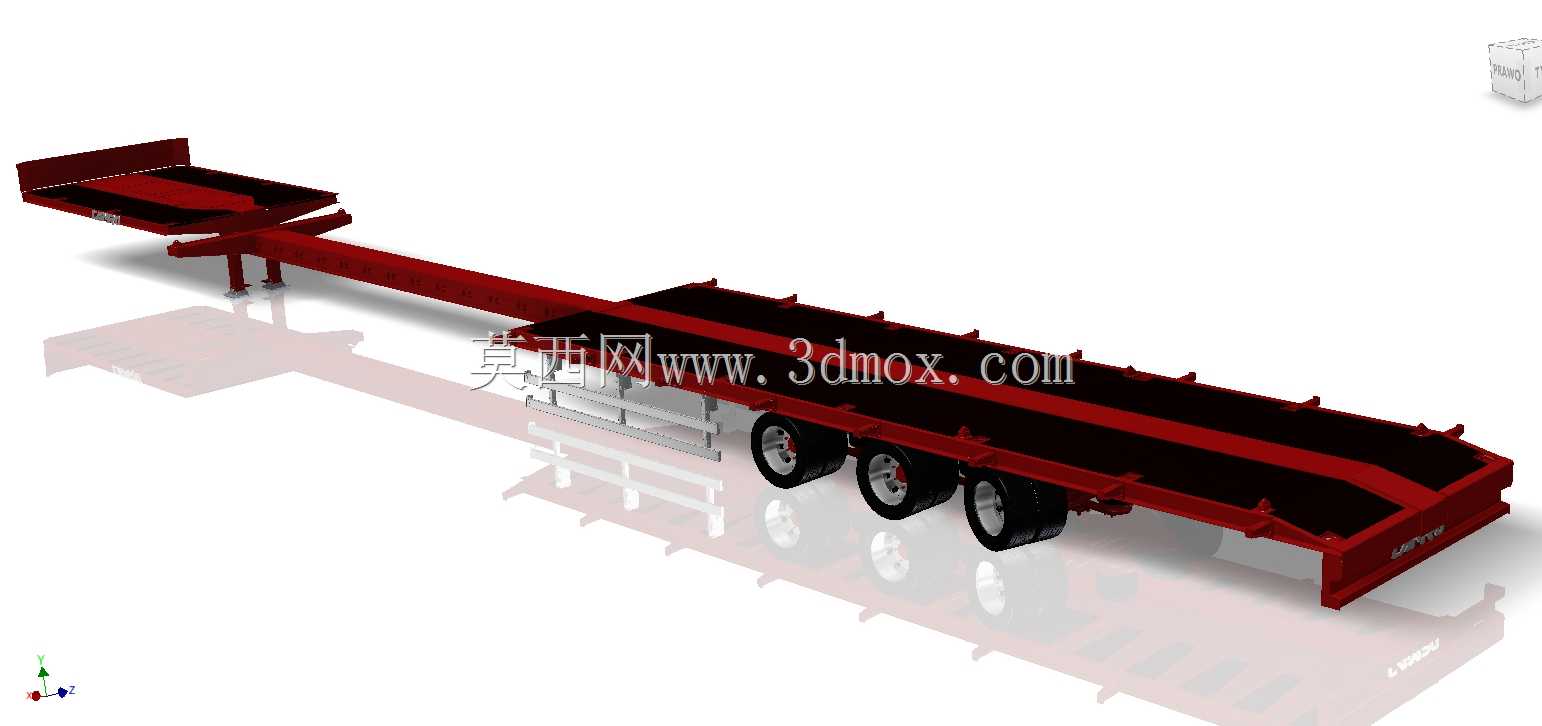

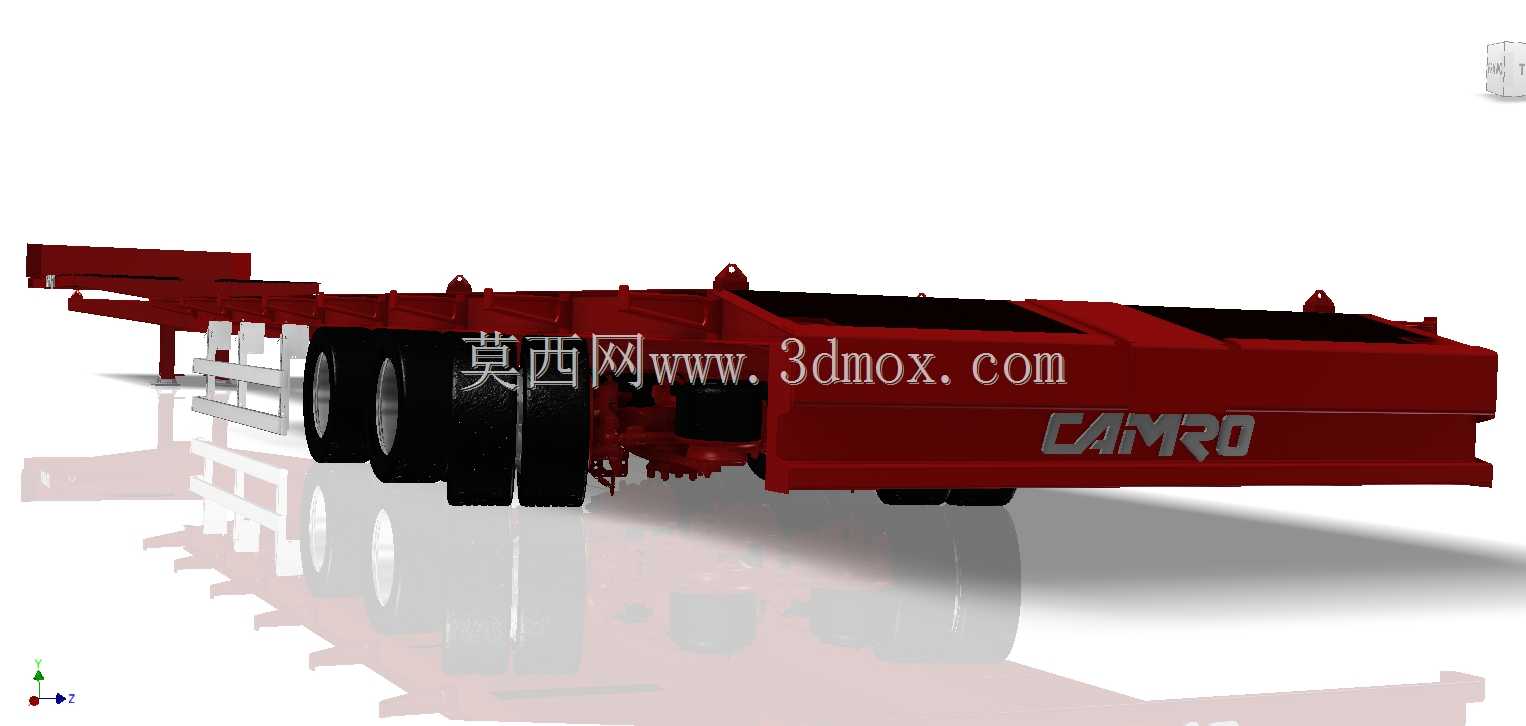

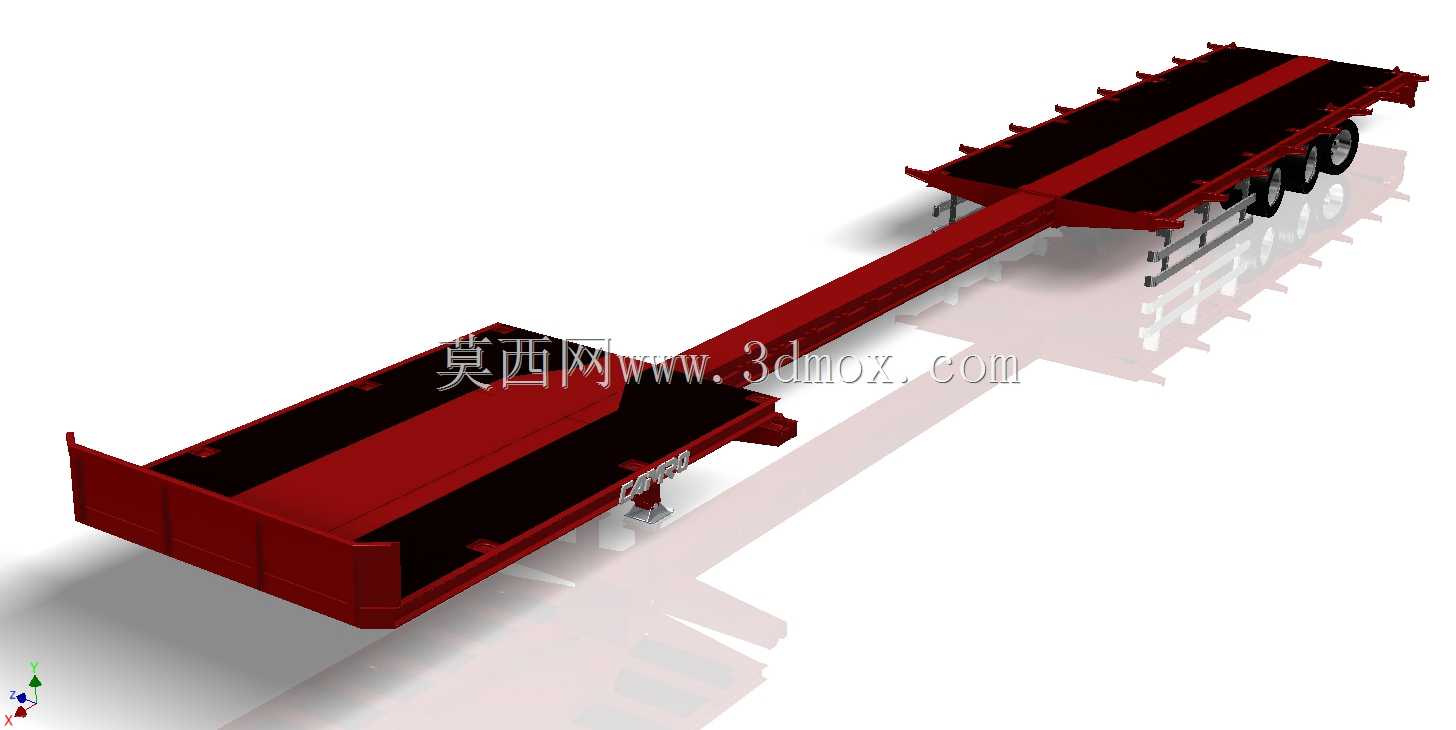

带刚性轴与自转向轴的可伸缩货运挂车

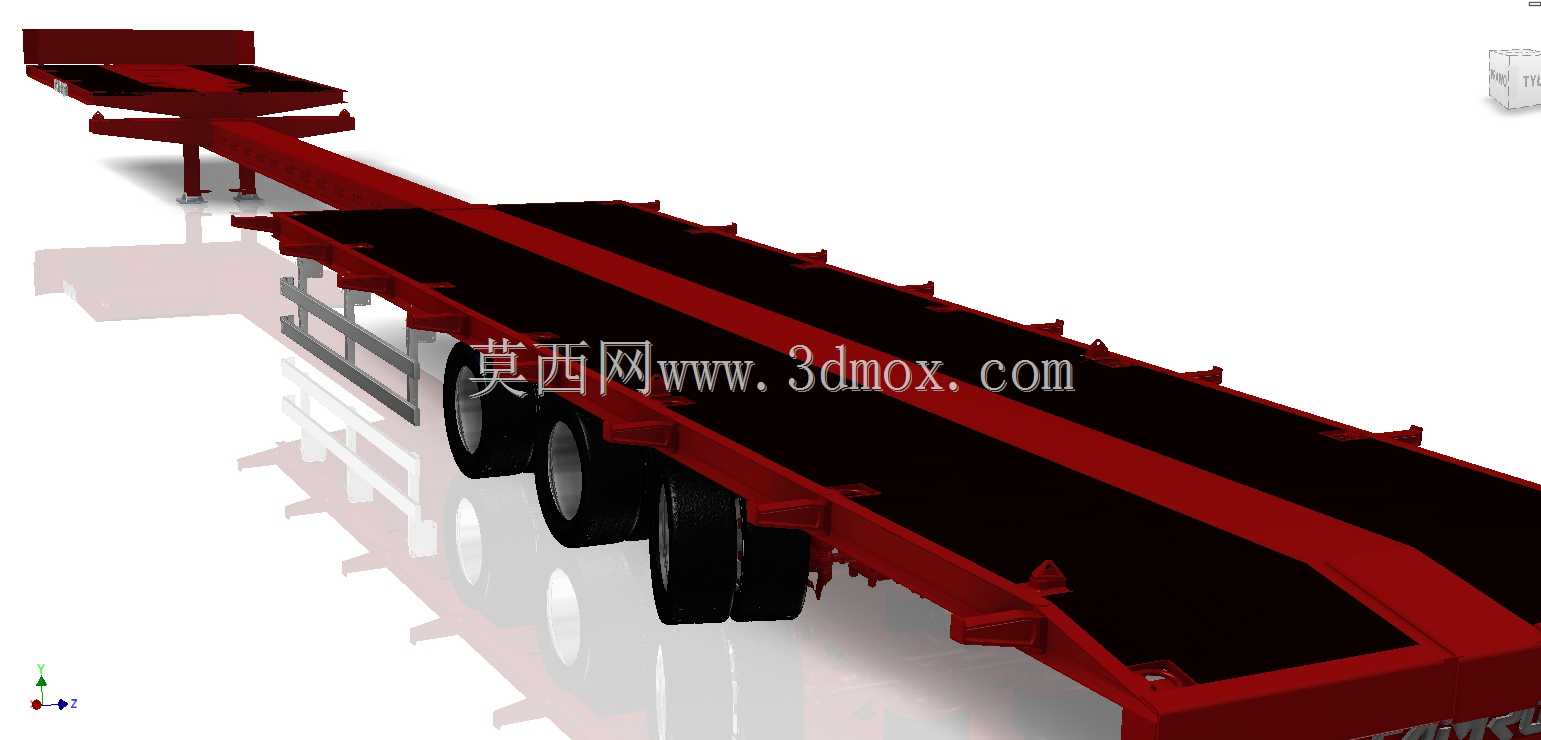

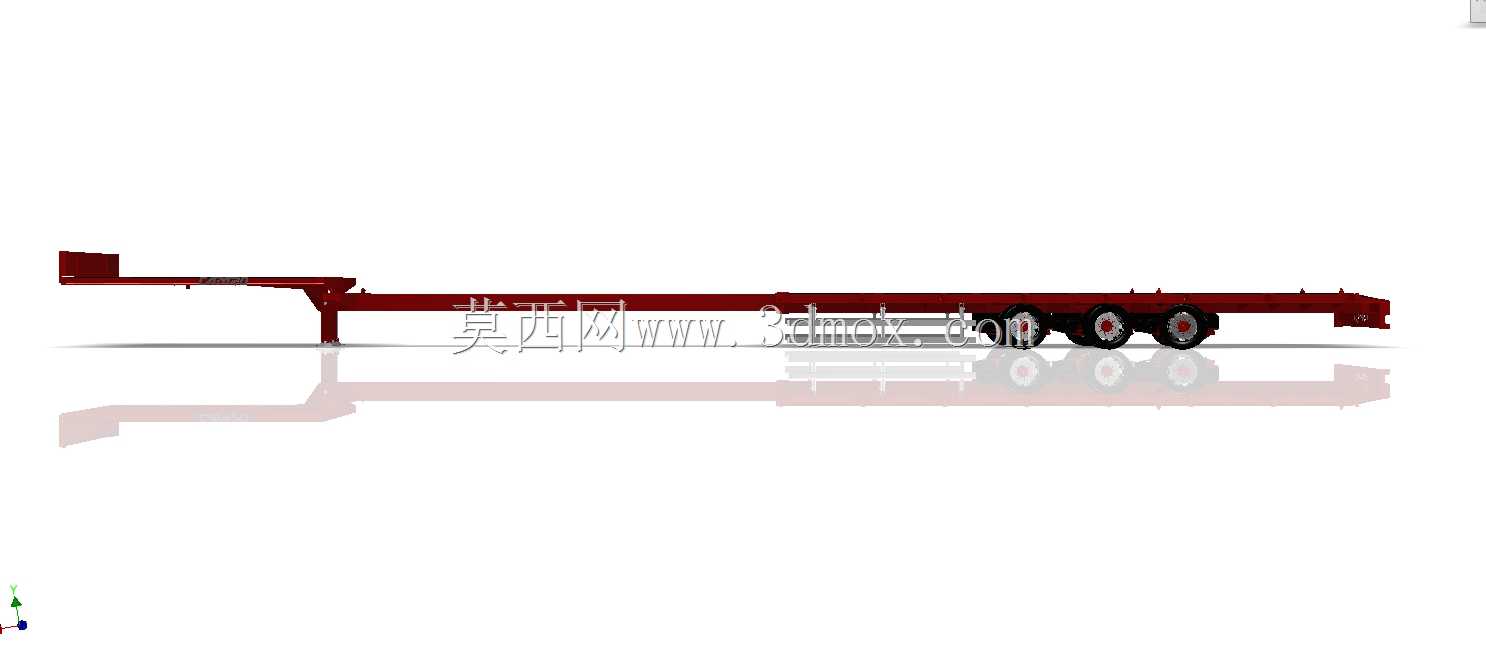

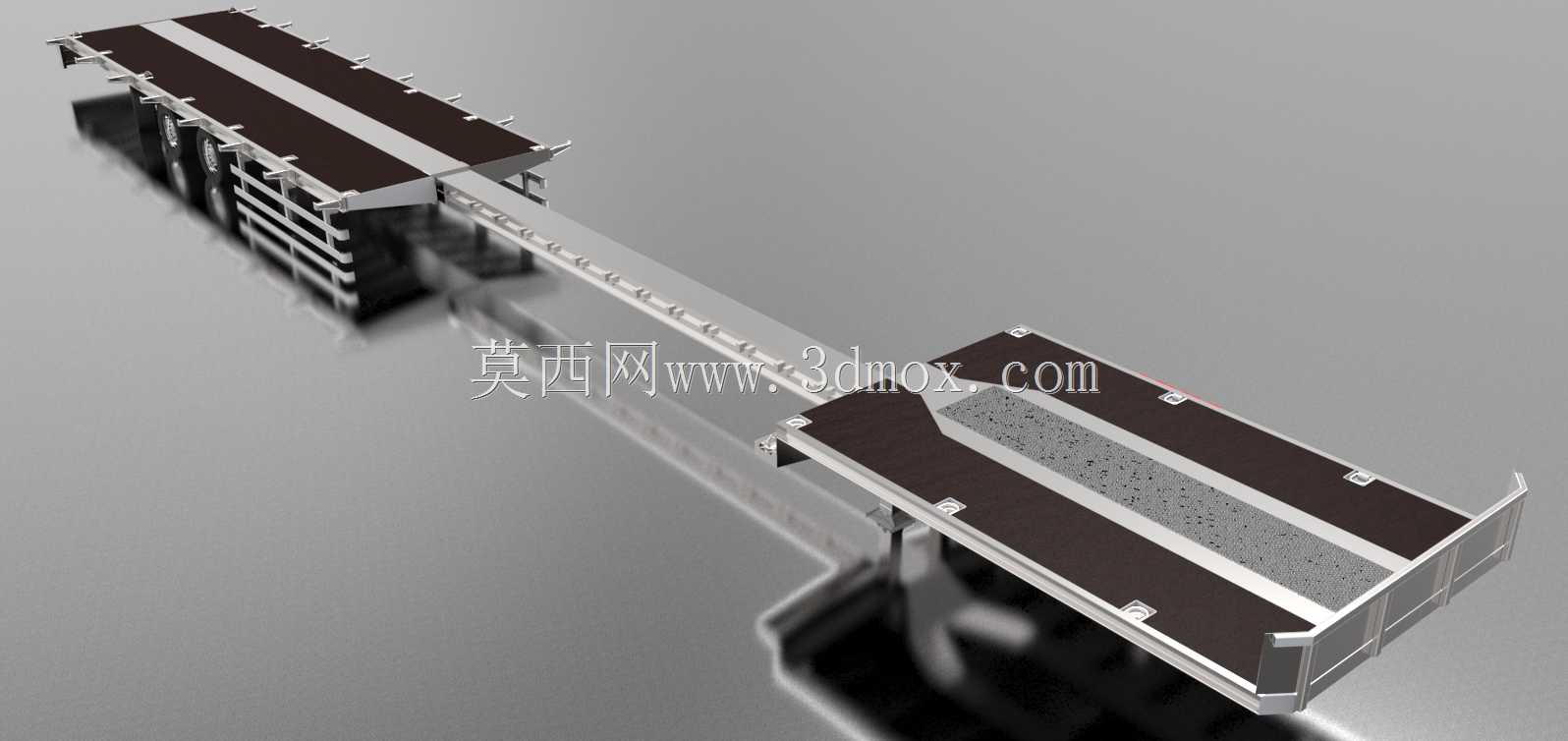

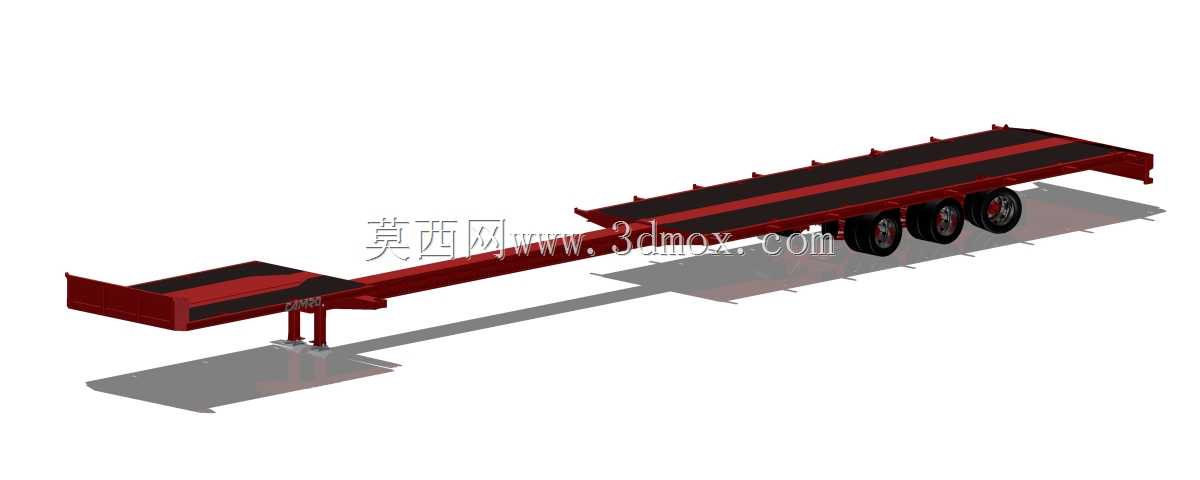

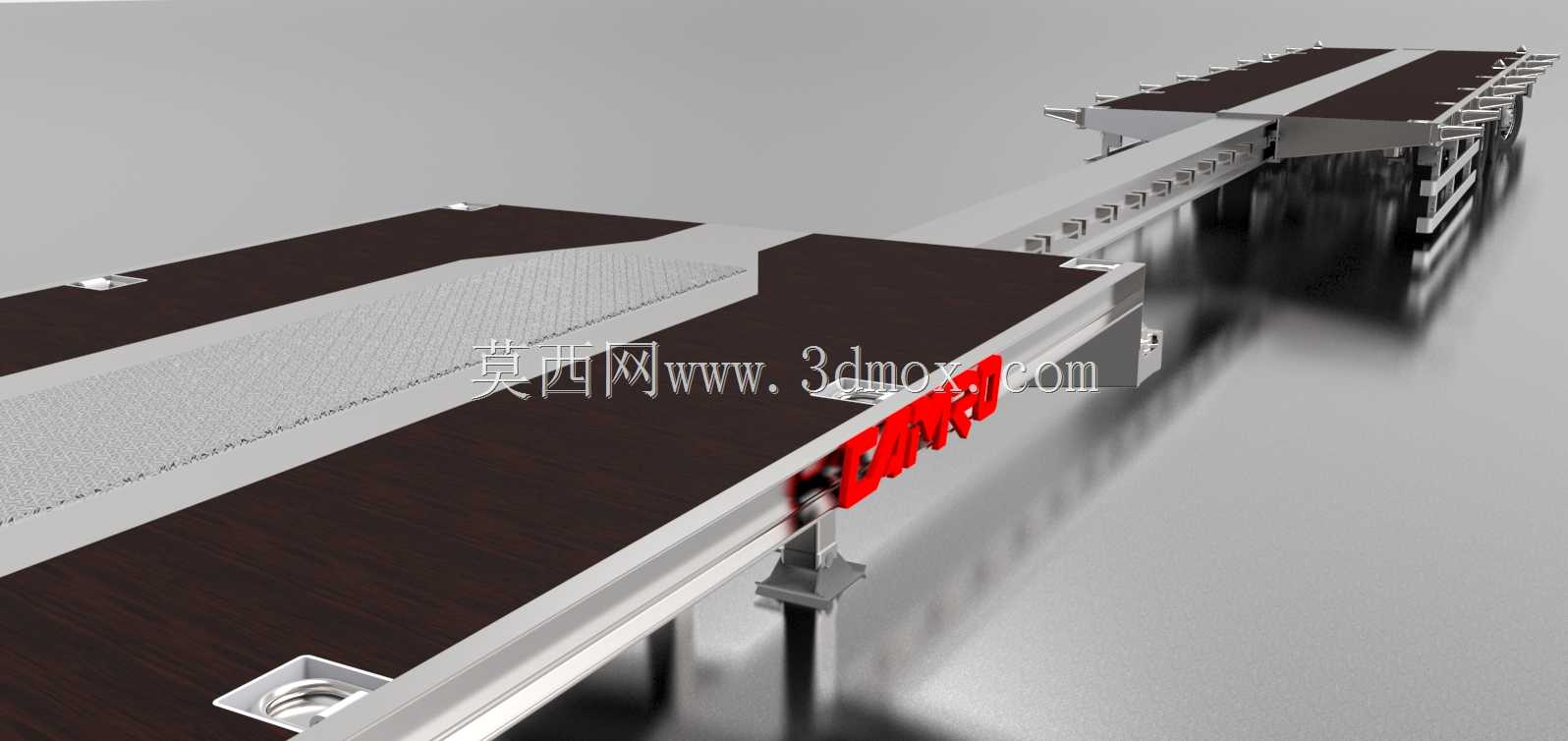

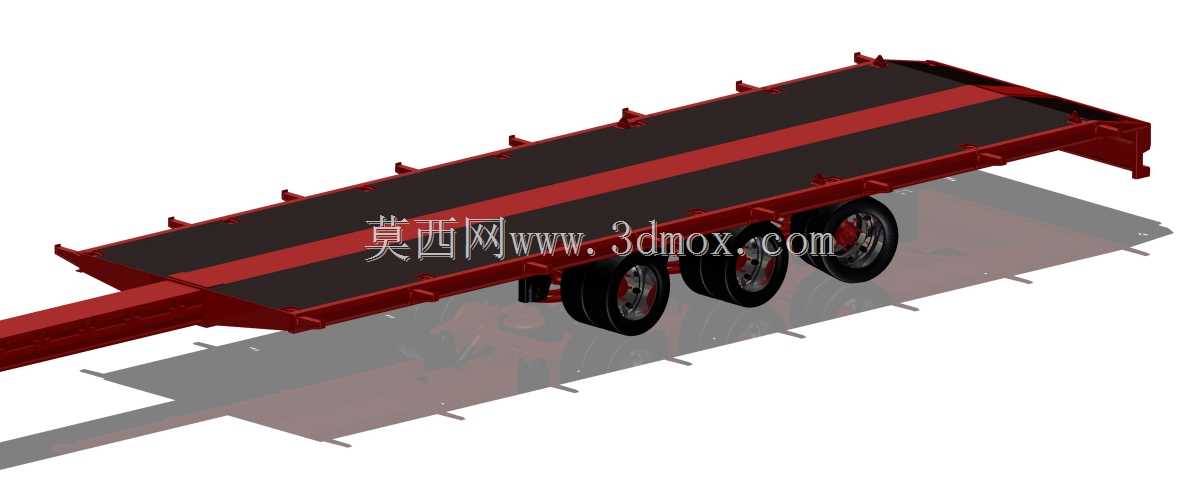

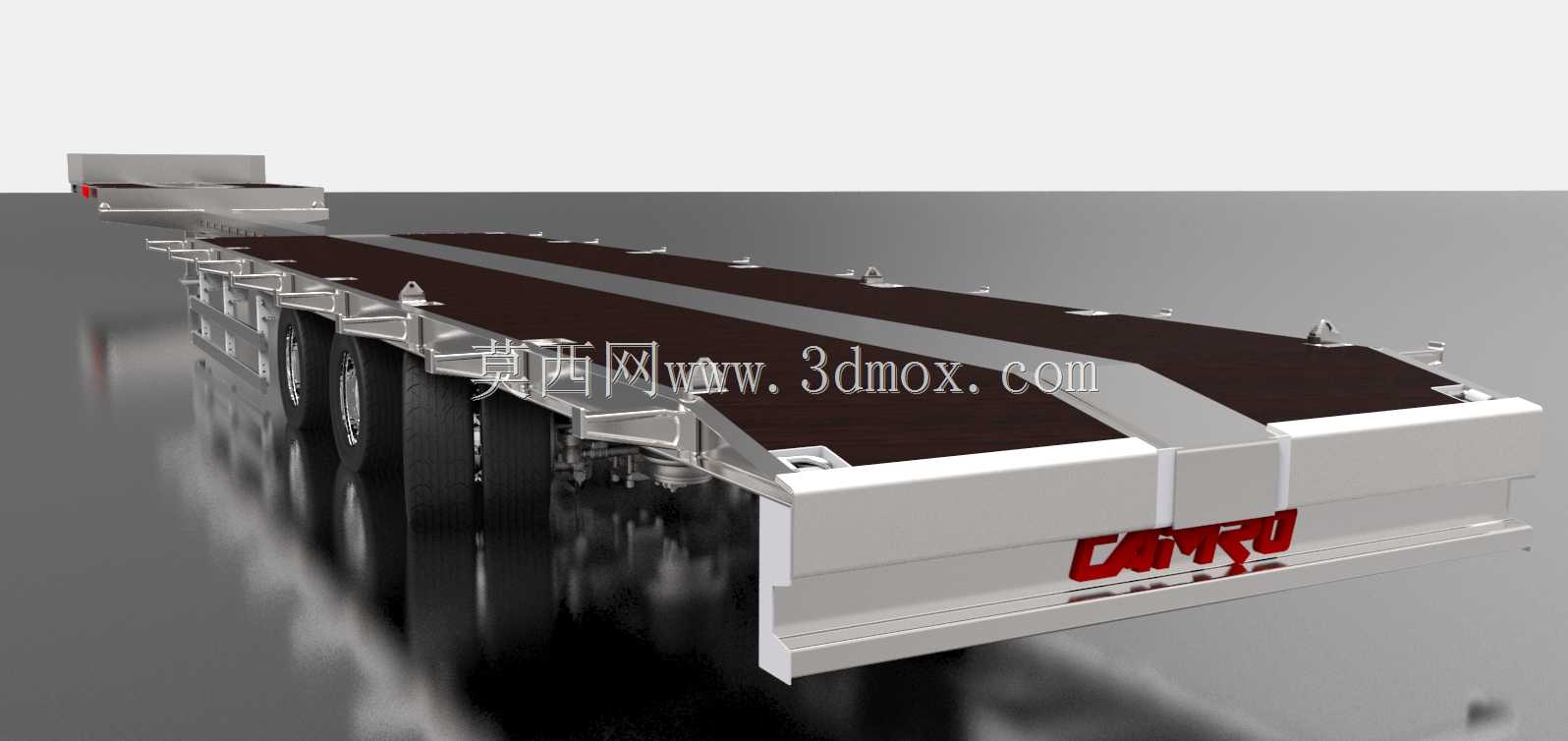

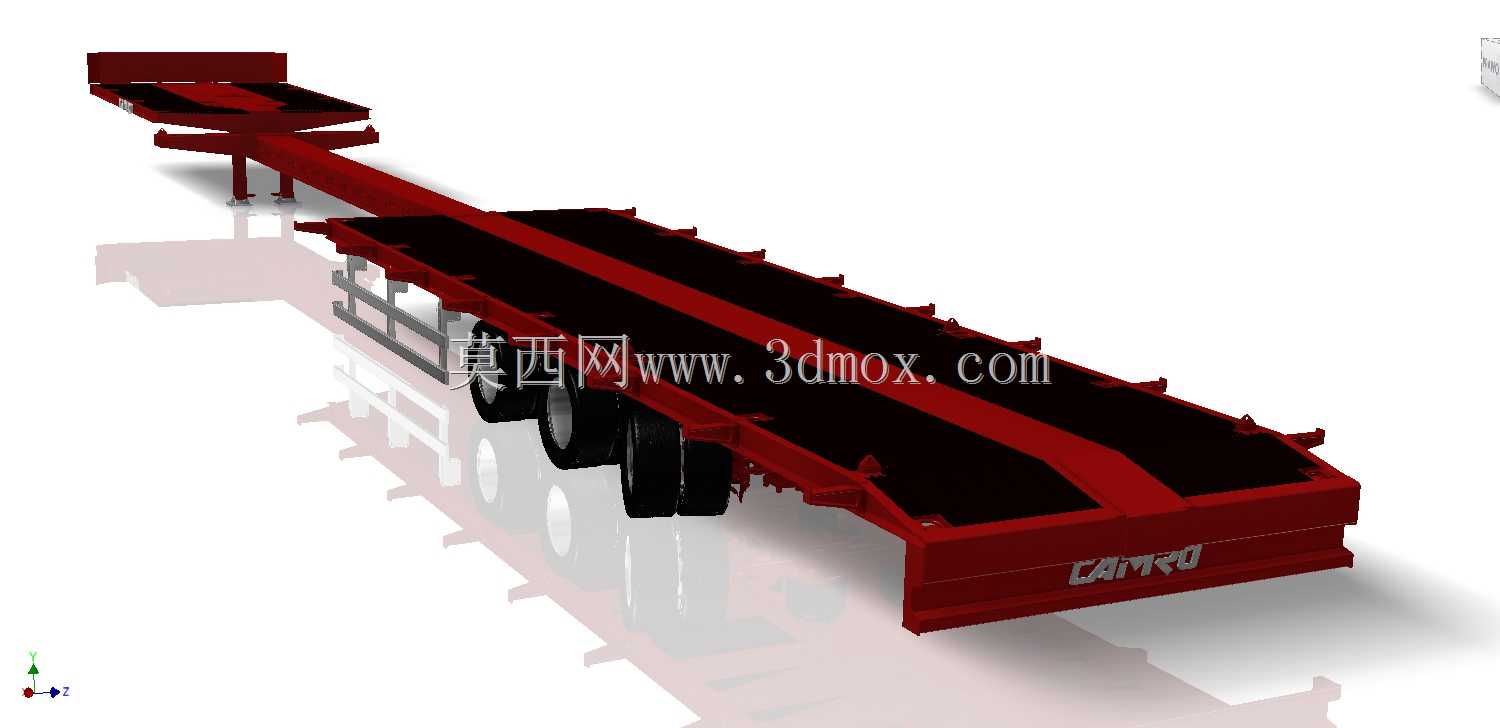

这款可伸缩拖车的设计核心，是解决超长尺寸货物的公路转运与厂区周转痛点，日常作业中，常规固定长度平板拖车面对风电叶片、预制钢结构梁、大型工程构件这类超规格货件时，往往存在承载长度不足、转弯通过性差的问题，该结构恰好针对性填补了这一使用场景的空白。从结构功能来看，车架采用嵌套式伸缩梁设计，伸缩段通过等间距排布的定位销孔实现长度档位锁定，作业人员可根据待运货物的实际长度，调整车架伸出量，匹配不同尺寸货件的承载需求，无需额外拼接辅具，调整到位后锁止结构可保证重载下车架无窜动，承载面保持水平稳定。行走系统配置两根刚性承重轴与一根自转向轴，两根刚性轴布置在车架固定段的核心承载区，承担主要的货件载荷，轴体搭配重载型悬挂结构，可缓冲非平整路面的冲击，避免货件因颠簸出现移位或结构损伤；自转向轴布置在车架伸缩端的尾部，在车辆转弯时，该轴轮组可随牵引方向自动调整偏转角度，大幅减小整车转弯半径，即便车架伸出至最大长度，也能在厂区狭窄通道、普通公路弯道顺利通过，不会出现轮胎过度磨损、转向卡滞的问题。设计过程中，优先考虑了承载边界与安装适配性，车架主纵梁采用高强度型钢焊接成型，承载面铺设防滑耐磨面板，边缘设置可翻转式护栏挂点，需要固定货件时可快速安装护栏或绑带挂座；伸缩梁的配合间隙经过严格校核，既保证伸缩动作顺畅无卡滞，又能避免重载下出现横向晃量，各轴的安装座定位尺寸匹配通用型重载轮胎与轮毂规格，后期维护更换配件无需定制加工。实际使用时，该拖车可与常规牵引车对接，牵引销高度符合通用货运挂车的匹配标准，无需对牵引车做额外改装；当运输常规尺寸货件时，可将车架缩回至最短状态，此时整车长度更短，转向灵活性更高，空车转场也更便捷；面对超长货件时，伸出车架至对应长度，配合尾部自转向轴的随动转向能力，可顺利完成常规拖车无法承载的长件运输任务，在重型设备制造、钢结构加工、风电组件转运等场景下，能有效减少运输成本，提升货件周转效率。
