车载遮阳板吸盘式罩杯连接固定结构

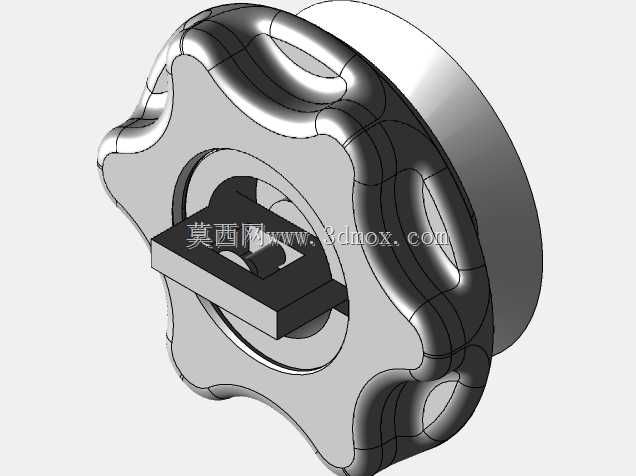

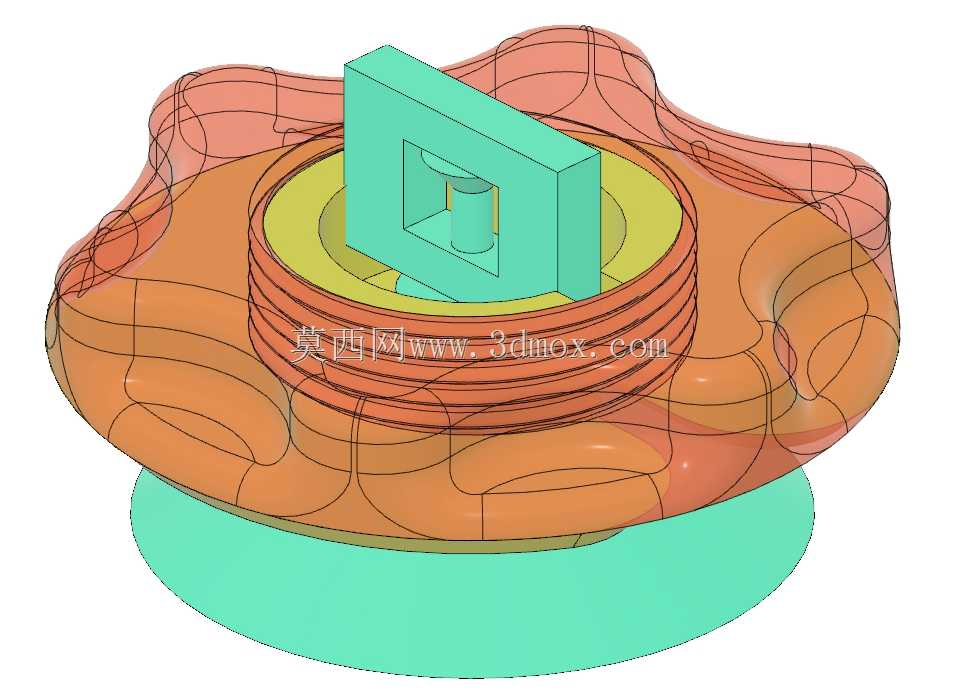

该结构主要应用于乘用车驾驶舱内遮阳板的拓展附件加装场景，解决车载杯架、置物罩杯等小配件在遮阳板上的无损伤固定需求，避免传统粘胶固定留胶、卡扣固定易脱落的问题。整套结构分为三个功能段，底部为软质贴合的吸盘基座，中部为带多道环形防滑棱的螺纹锁紧段，顶部为带矩形卡槽的罩杯连接座，各段功能边界清晰，装配逻辑符合车载配件的快装使用习惯。设计时优先考虑了实车安装的操作便捷性，安装前仅需在遮阳板对应位置开设直径24mm的通孔，无需额外预埋螺母或加装衬套，将底部吸盘基座从遮阳板朝向驾驶舱的一侧穿过开好的孔，再将中部橙色锁紧段从遮阳板另一侧旋合在吸盘基座的连接柱上，旋紧过程中吸盘基座受螺纹拉力产生轴向压缩，底部的软质唇边会完全贴合遮阳板表面，形成足够的静摩擦力防止结构转动或松脱，同时不会对遮阳板的面料或内部基材造成压损。顶部的矩形连接卡槽采用通槽设计，可直接适配对应规格的罩杯挂接结构，卡槽内部预留的圆柱凸台可与罩杯上的定位孔配合，限制罩杯的前后窜动，避免车辆行驶过程中罩杯晃动产生异响。结构外形做了多处人机与工艺优化，底部吸盘边缘采用波浪形仿生轮廓，相比整圆吸盘在同等吸附面积下更易贴合遮阳板的曲面面料，不会出现边缘起翘导致的吸力衰减；中部锁紧段的外表面做了多道环形凹槽，既可以增加旋紧时的手指摩擦力，无需借助工具即可徒手完成锁紧操作，也能在3D打印制作时减少层间应力集中，提升结构强度。整套结构的打印工艺适配性经过针对性调整，所有悬垂部位的角度均控制在45度以内，锁紧段的螺纹牙型做了0.2mm的倒角处理，打印完成后无需打磨支撑即可直接旋合使用，常规打印参数下2小时内即可完成整套零件的制作。安装完成后整体突出遮阳板表面的高度控制在35mm以内，不会遮挡驾驶员前方视线，也不会与遮阳板翻转动作产生干涉，可适配绝大多数厚度在3-8mm之间的车型遮阳板，连接后的静态承重可达1.5kg，足够放置常规的车载水杯、高速通行卡收纳盒等小型车载物件。
