测试导线替换式香蕉接头手柄结构设计

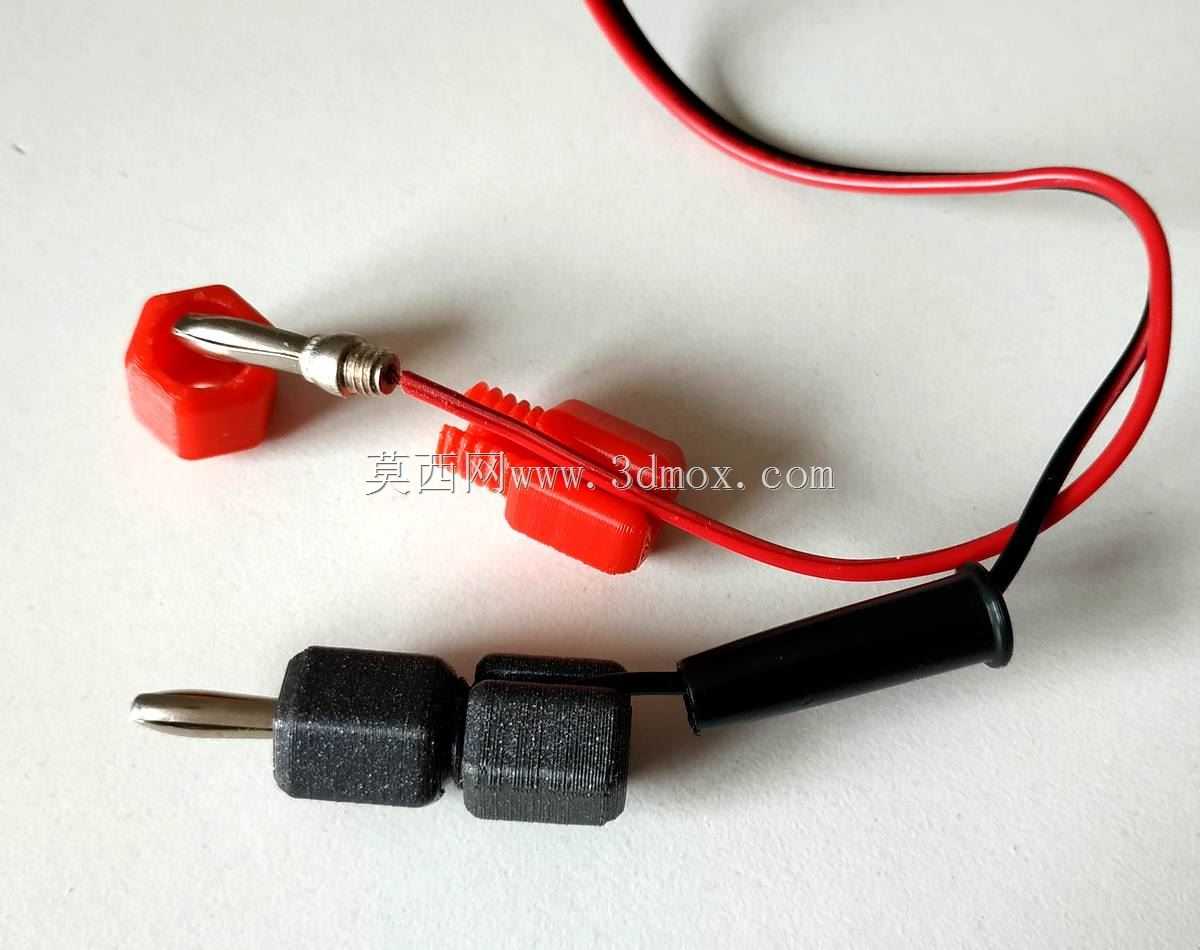

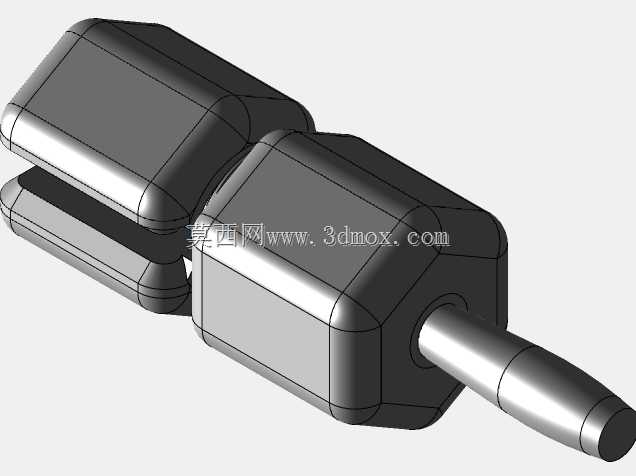

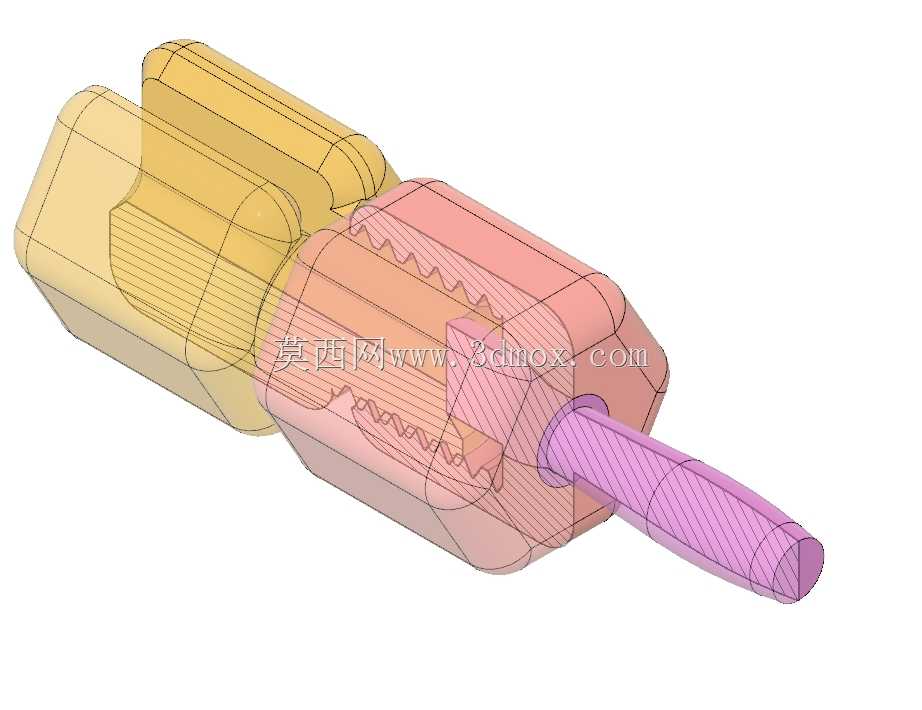

在电子电路调试、电气设备检修、实验室电学测试场景中，带香蕉插头的测试导线是最常用的连接配件，这类导线原配的塑料手柄普遍存在壁厚偏薄、抗弯折性能差的问题，频繁插拔、拉扯导线后，手柄位置容易出现开裂、松脱，内部金属插针与导线的压接位置直接暴露，不仅容易出现接触不良，还可能带来绝缘失效的安全隐患。本次设计的替换式香蕉接头手柄，正是针对这类原配手柄易损坏的痛点开发，可直接适配常规直径4mm的标准香蕉插头，无需改动原有插针与导线的压接结构，直接替换损坏的原配手柄即可完成修复。设计过程中优先考虑结构强度与握持手感，整体采用方正带防滑纹理的外形，相比原配的光滑圆柱手柄，插拔时的摩擦力更大，无需施加过大握力即可完成插拔操作，表面的细密防滑纹理在手部带薄绝缘手套操作时也能提供足够的摩擦力，不会出现打滑问题。手柄内部设计有阶梯式过线孔，靠近插针一端的孔径与香蕉插头尾部的定位凸台匹配，安装后可限制插针的轴向窜动，靠近导线一端的孔径略大于常规测试导线的线径，同时在出线位置设计了圆弧过渡的缓冲结构，导线弯折时应力会分散在缓冲段的接触面上，不会集中在导线外皮与手柄的交界位置，避免反复弯折导致的导线外皮断裂。安装边界方面，手柄整体长度控制在22mm，截面为10mm×10mm的方形，安装后不会突出插头插合面，相邻香蕉插座间距为19mm的标准接线端子排上使用时，相邻手柄之间不会出现干涉，可同时插装多路测试导线。内部的插针安装腔深度为8mm，可完全包裹香蕉插头尾部的压接位置，避免压接部位外露，同时手柄侧壁厚度均匀，控制在1.5mm，既保证足够的结构抗冲击强度，也不会出现注塑成型时的缩痕、缺料问题。实际使用中，替换后的手柄可承受超过50N的轴向拉扯力，导线在出线位置反复弯折1000次以上不会出现外皮破损，相比原配不足一小时就可能损坏的脆弱结构，耐用性提升数十倍，可适配各类万用表、直流电源、信号发生器等测试设备的配套导线修复，也可用于自制测试导线时的手柄配件，降低测试耗材的更换成本。
