挖掘机后部工作装置结构三维设计

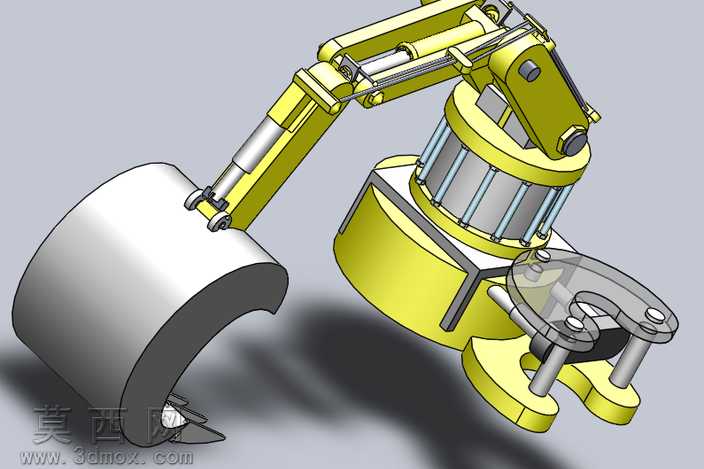

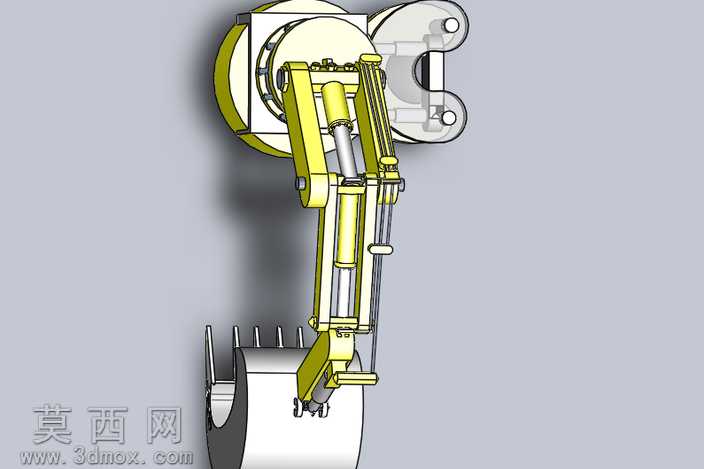

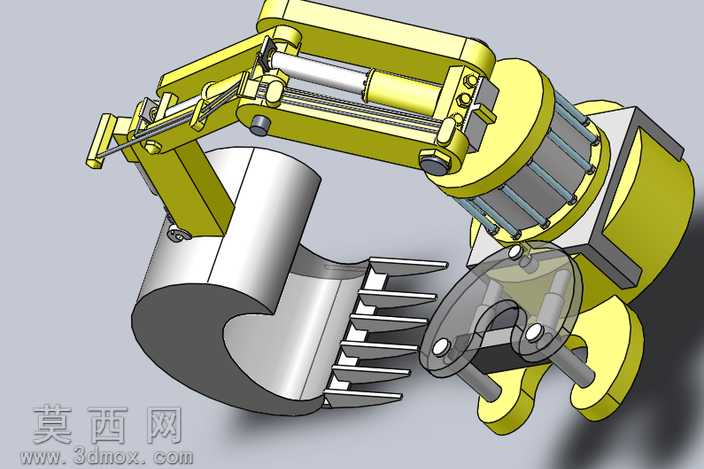

本作品为挖掘机后部工作装置的三维参数化设计成果，建模阶段严格遵循工程机械设计规范，对挖掘装置的核心组成部件进行了全尺寸还原。建模过程中首先梳理整体装配逻辑，以回转连接基座为装配基准，依次完成动臂结构、液压驱动油缸、斗杆组件、铲斗总成以及铰接连接件的独立建模，每一个部件的尺寸比例均参考真实中型挖掘机的结构参数设定，确保各部件之间的装配公差符合机械设计的配合要求。材质渲染阶段针对不同部件的功能属性匹配对应材质效果：主体结构件采用工程黄金属漆材质，还原挖掘机主机结构的典型涂装质感，表面添加细微的磨砂颗粒效果模拟真实工程机械漆面的哑光质感；液压油缸活塞杆采用抛光镀铬金属材质，呈现高反光的亮银色金属质感，缸筒部分采用深灰铸铁材质，还原液压部件的厚重金属质感；铲斗部分采用高强度耐磨钢材质，边缘切削刃部分做了淬火硬化的材质区分，呈现出深灰偏冷的金属质感，斗齿部分做了耐磨合金的材质处理，表面添加细微的使用磨损纹理提升真实感；铰接销轴、连接螺栓等标准件采用发黑处理的钢材材质，与主体结构形成清晰的视觉区分。结构设计上完整还原了挖掘机工作装置的铰接传动逻辑，所有转动副的位置均按照真实机构的运动轨迹设定，液压油缸的安装铰点位置经过反复校核，确保动臂举升、斗杆收放、铲斗翻转的运动行程符合真实挖掘作业的动作范围，各部件之间不存在运动干涉问题。设计思路上优先保证结构的合理性与可制造性，每一处板材的厚度、加强筋的布置、铰接座的加强结构均参考真实挖掘机的受力工况设计，在动臂与基座的连接位置、斗杆与动臂的铰接位置、铲斗与斗杆的连接位置均设置了对应的加强结构，模拟真实设备应对大负载挖掘作业的强度设计；同时对液压管路的布置走向做了简化还原，在油缸与主体结构之间预留了合理的管路安装空间，整体模型装配层级清晰，部件分组明确，既可以用于工程机械结构原理的演示教学，也可以作为挖掘设备改进设计的参考基础，渲染阶段采用柔和的工作室光照环境，通过多组光源的角度调整，清晰呈现出各部件的结构轮廓与装配关系，阴影效果柔和自然，充分突出机械结构的工业美感与设计细节。
