挖掘机铲斗液压驱动工作装置结构模型

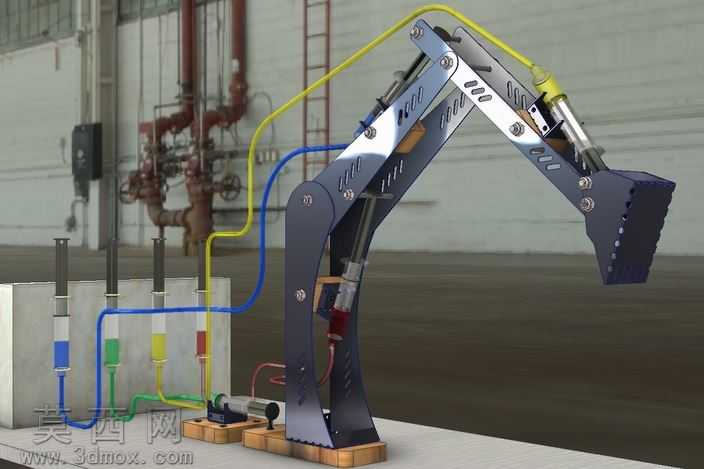

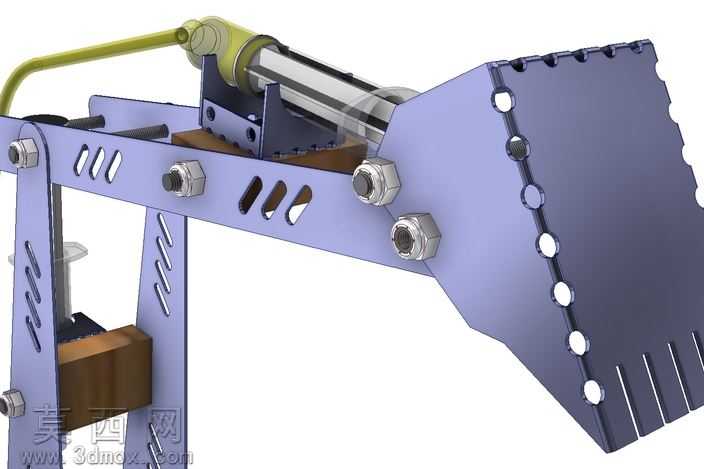

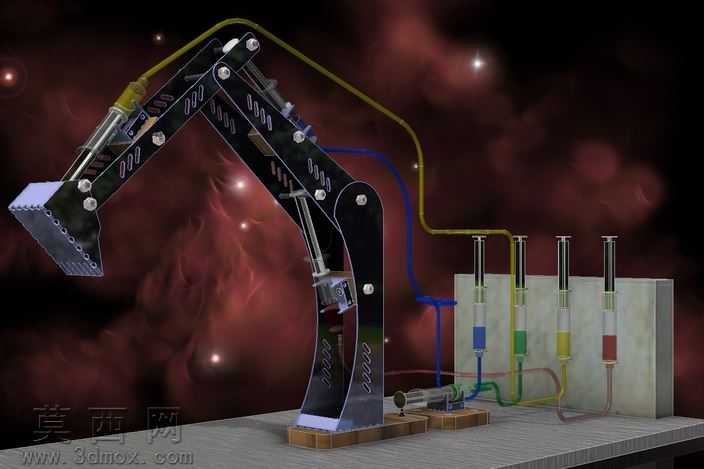

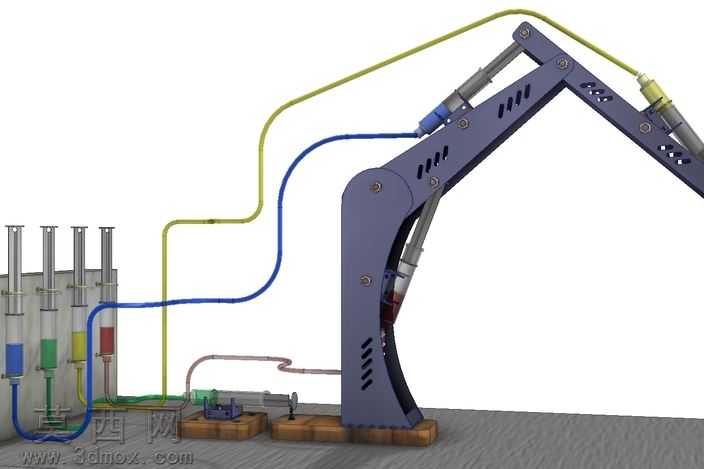

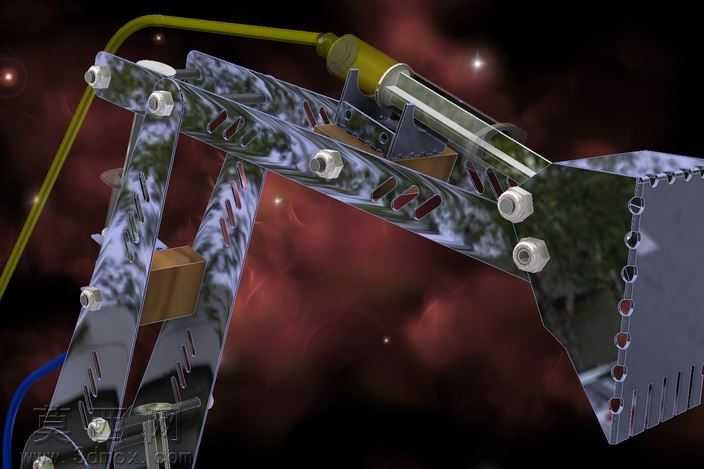

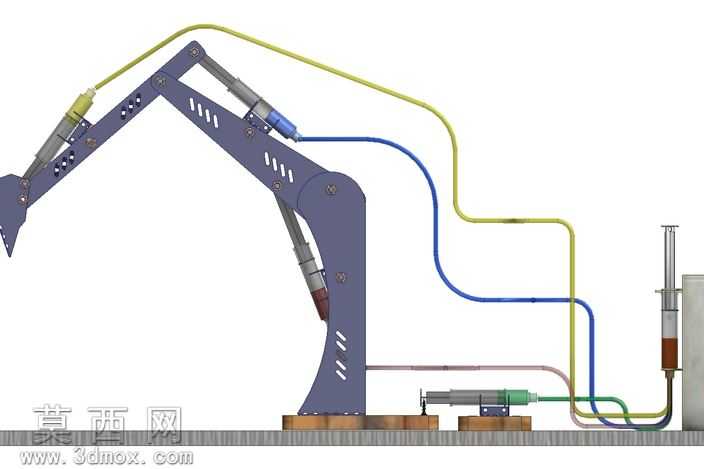

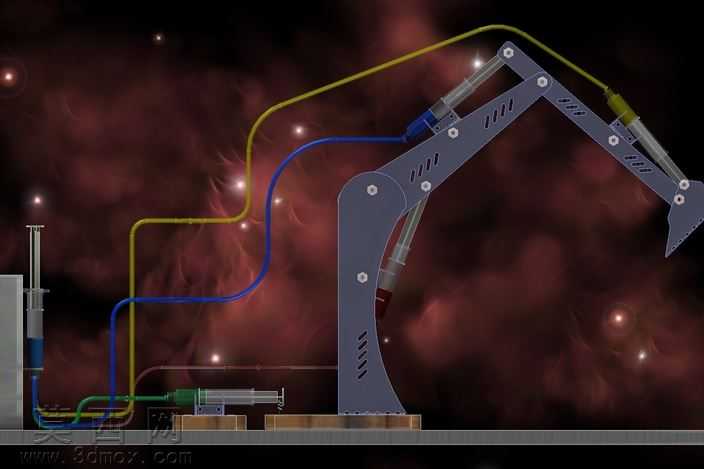

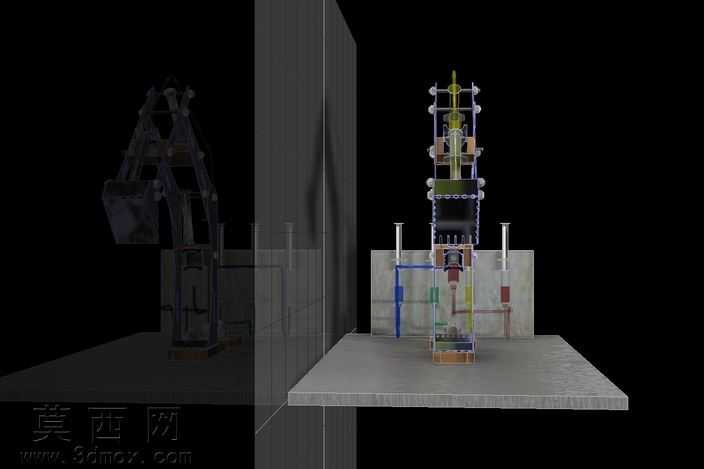

本模型为挖掘机铲斗端的液压驱动工作装置三维建模成果，建模过程中严格遵循工程机械执行机构的真实尺寸比例与装配逻辑，对铲斗切削刃、斗身加强筋、连接耳板、液压油缸、铰接销轴、支撑支架等核心部件进行了全参数化还原。建模阶段首先完成各零部件的独立特征构建：针对铲斗主体，通过曲面拉伸、阵列切削完成斗齿安装位与侧边减重孔的特征制作，还原了真实铲斗的耐磨结构设计；针对液压油缸部分，分别构建缸筒、活塞杆、端盖、铰接耳环等子零件，精准还原油缸的伸缩行程限位结构；针对支撑支架，通过钣金特征折弯、孔位阵列完成支架上的减重槽与螺栓安装孔制作，还原金属支架的冲压成型结构特征。材质与渲染环节，为金属结构件赋予哑光蓝紫色金属漆材质，模拟工程机械结构件的涂装效果，为液压油缸活塞杆赋予高抛光金属材质，为铰接螺栓赋予镀锌亮面金属材质，为铲斗切削边缘赋予略带磨损质感的深色金属材质，通过光影渲染突出各部件的装配层次与结构边界。结构设计上完整还原了工作装置的铰接传动逻辑：液压油缸通过铰接点与支架、铲斗连接，油缸伸缩时可带动铲斗绕主铰接轴完成翻转卸料、挖掘收斗的动作，所有铰接位置均预留了销轴与螺栓的安装间隙，符合真实机械装配的公差要求，各连接部位的加强筋、固定螺栓布局均参考真实挖掘机动臂末端的结构设计，保证模型的结构合理性与机械参考价值，可用于工程机械结构教学、液压传动原理演示、挖掘装置改装设计参考等场景。
