北欧风圆形壁挂式空气监测控制器结构

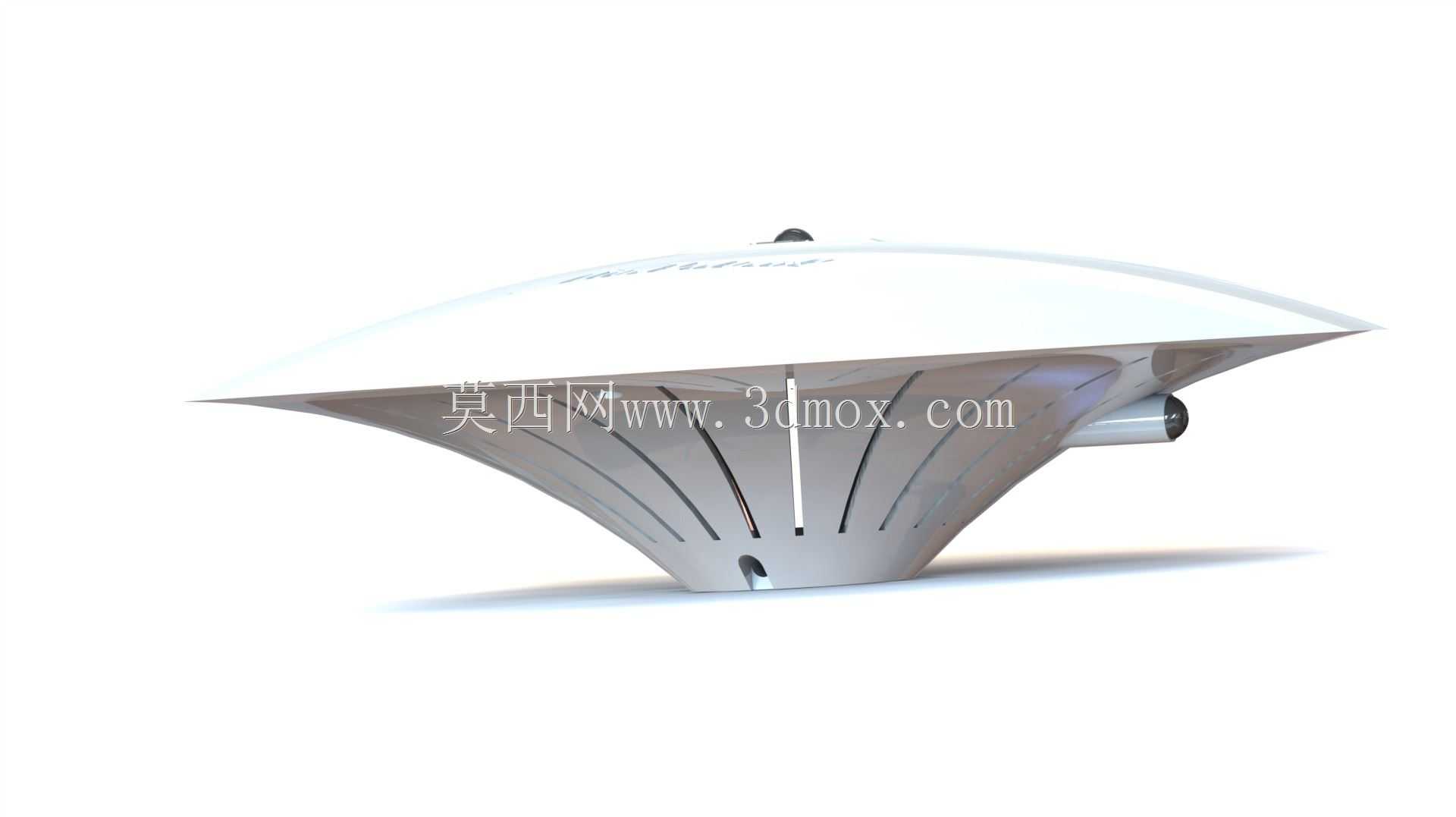

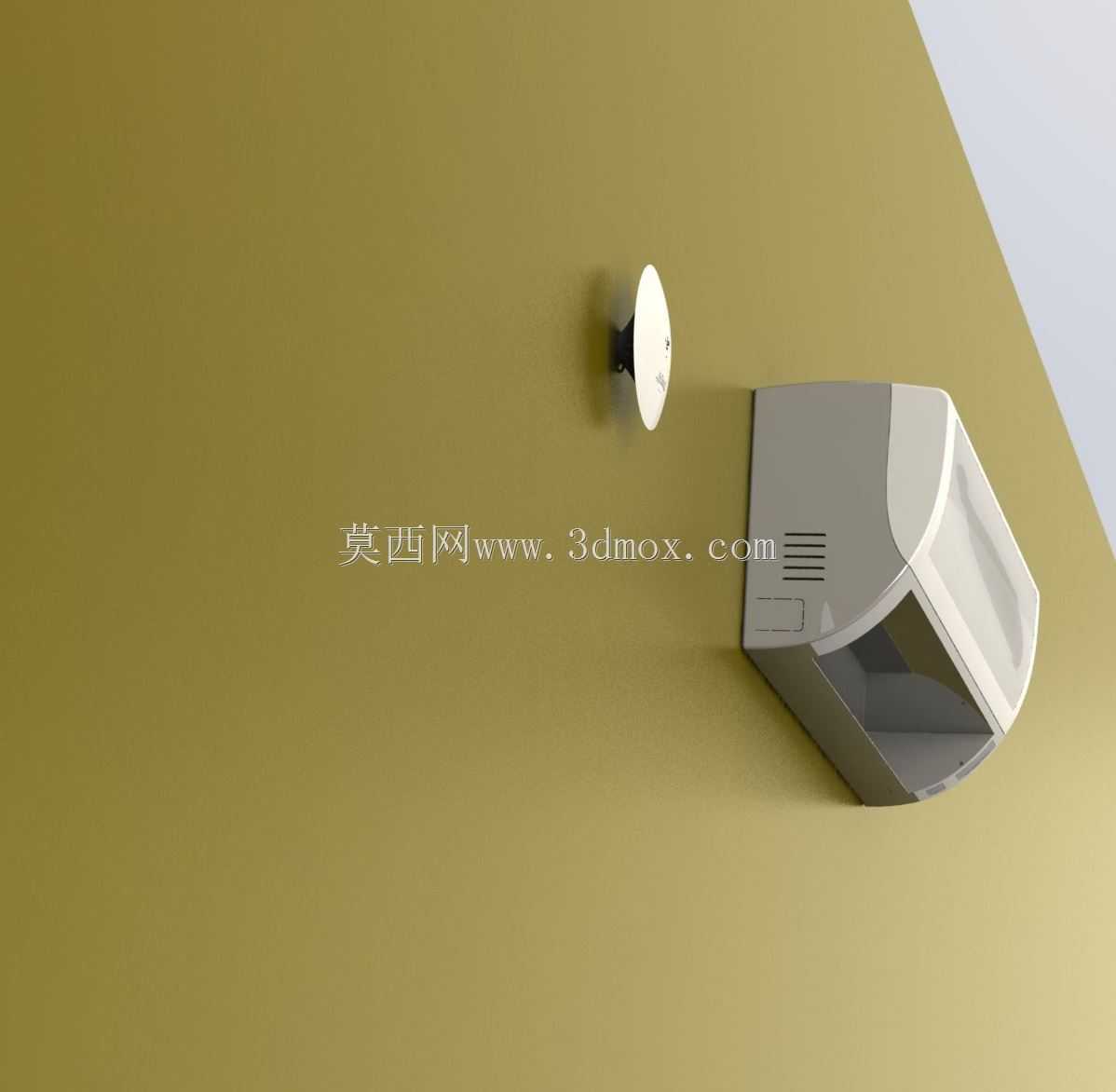

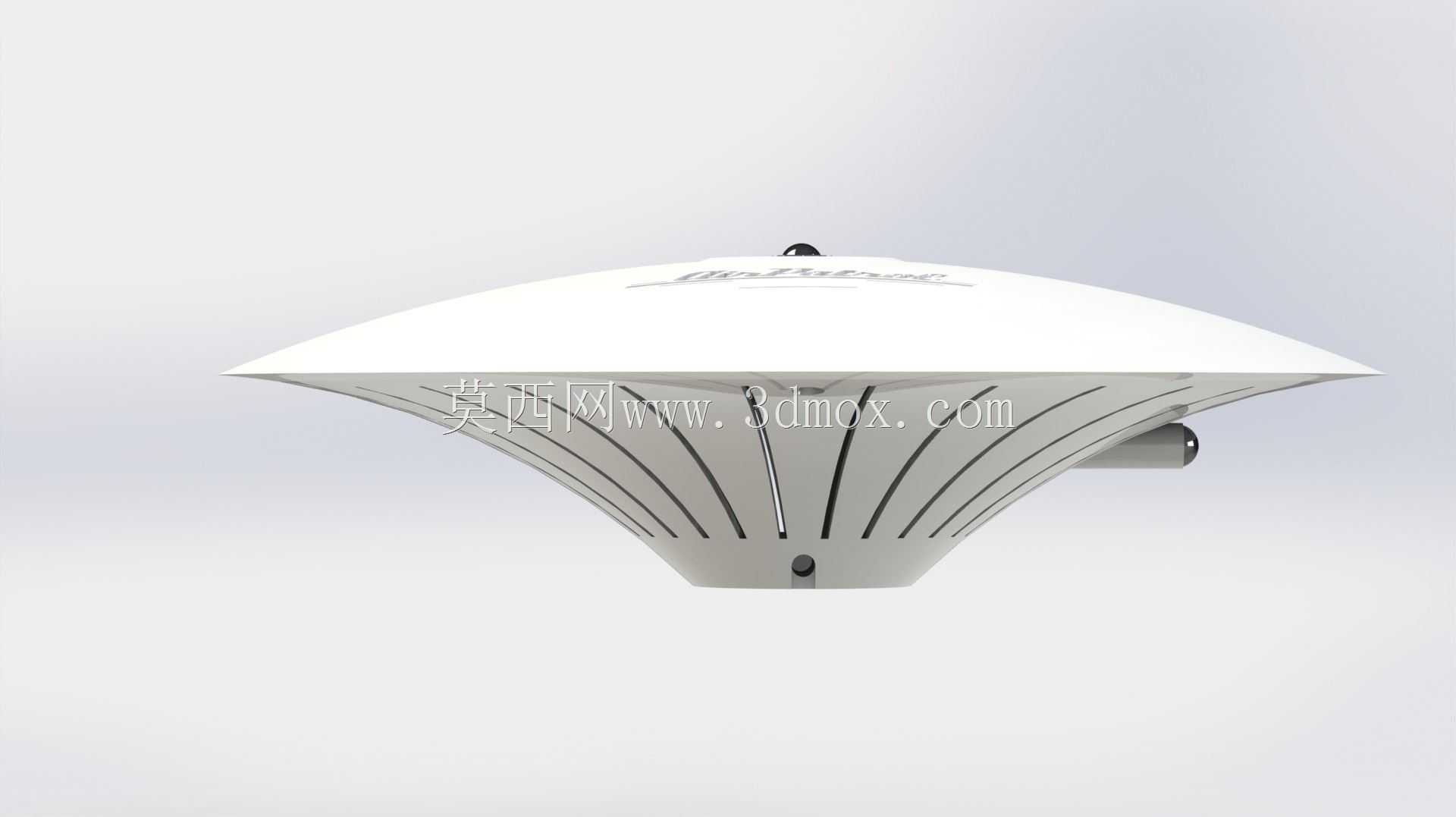

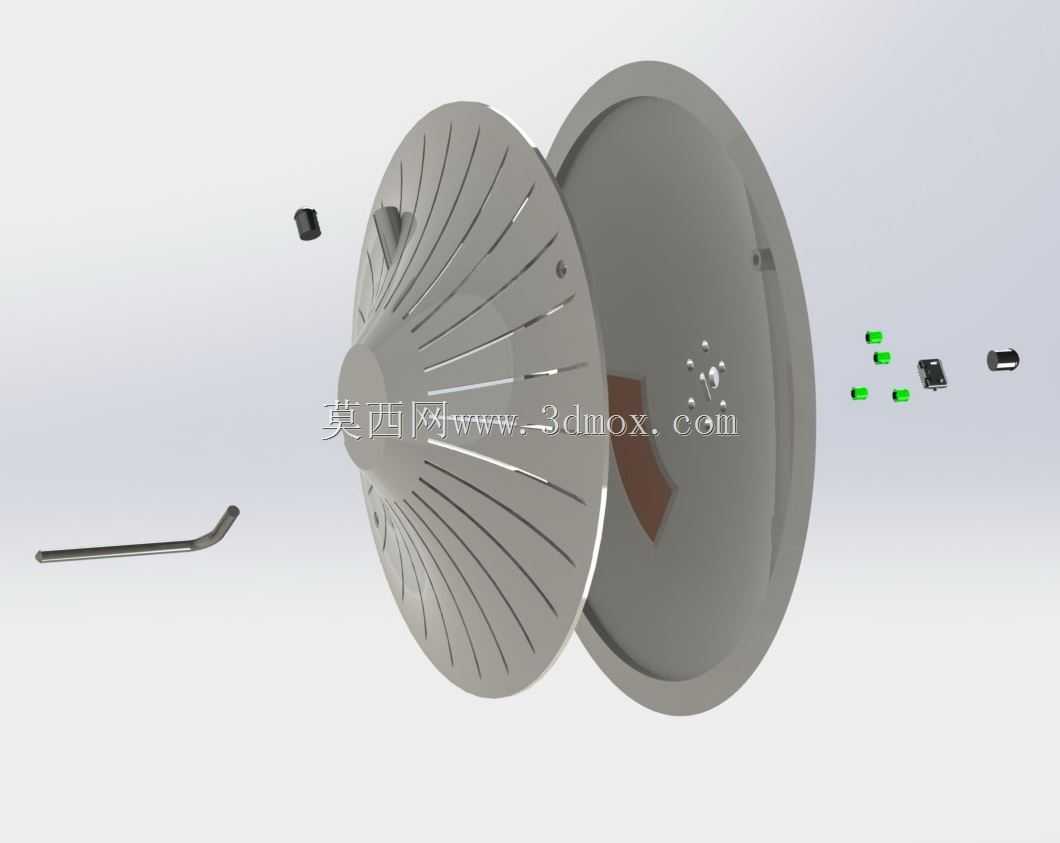

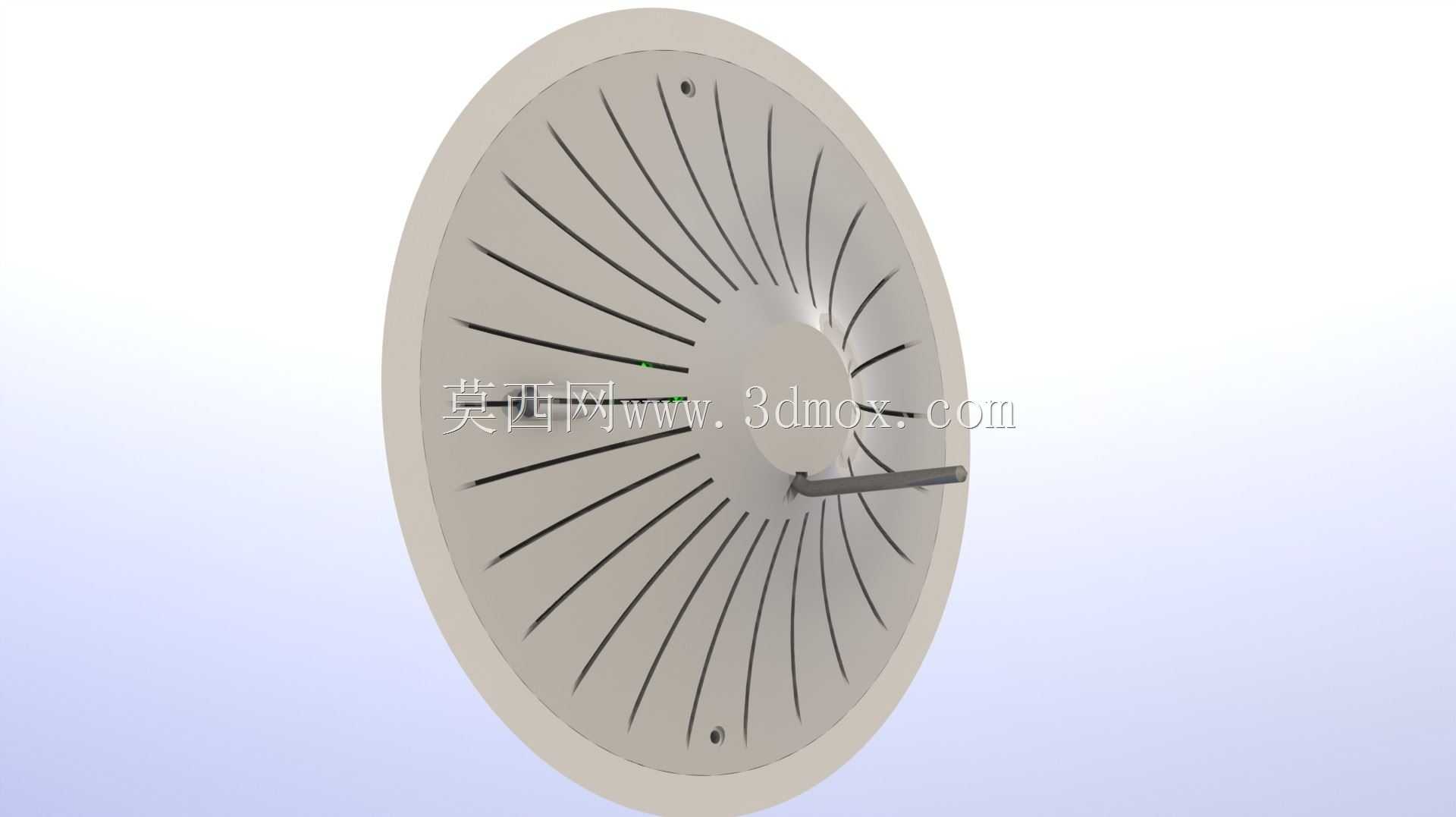

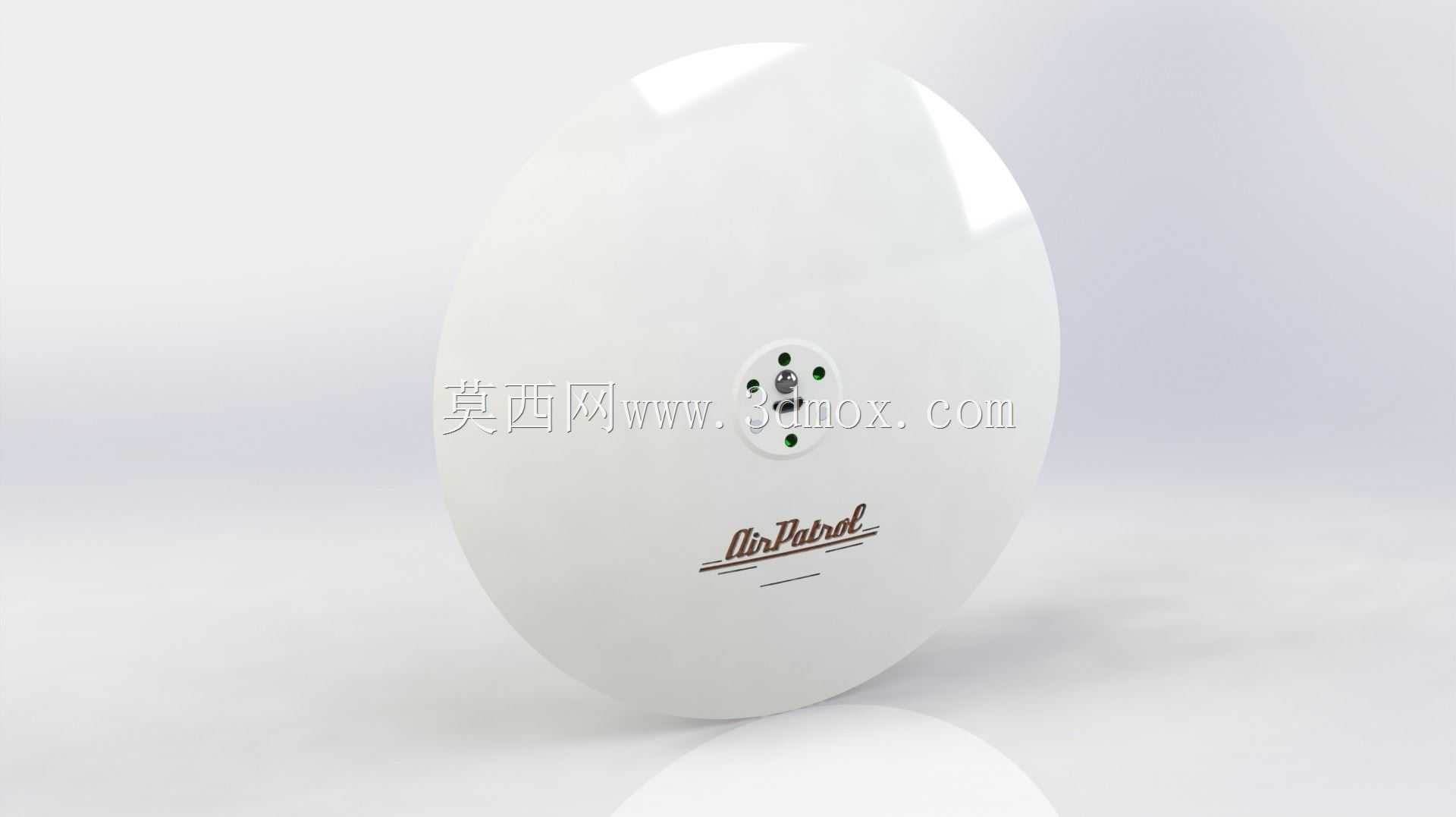

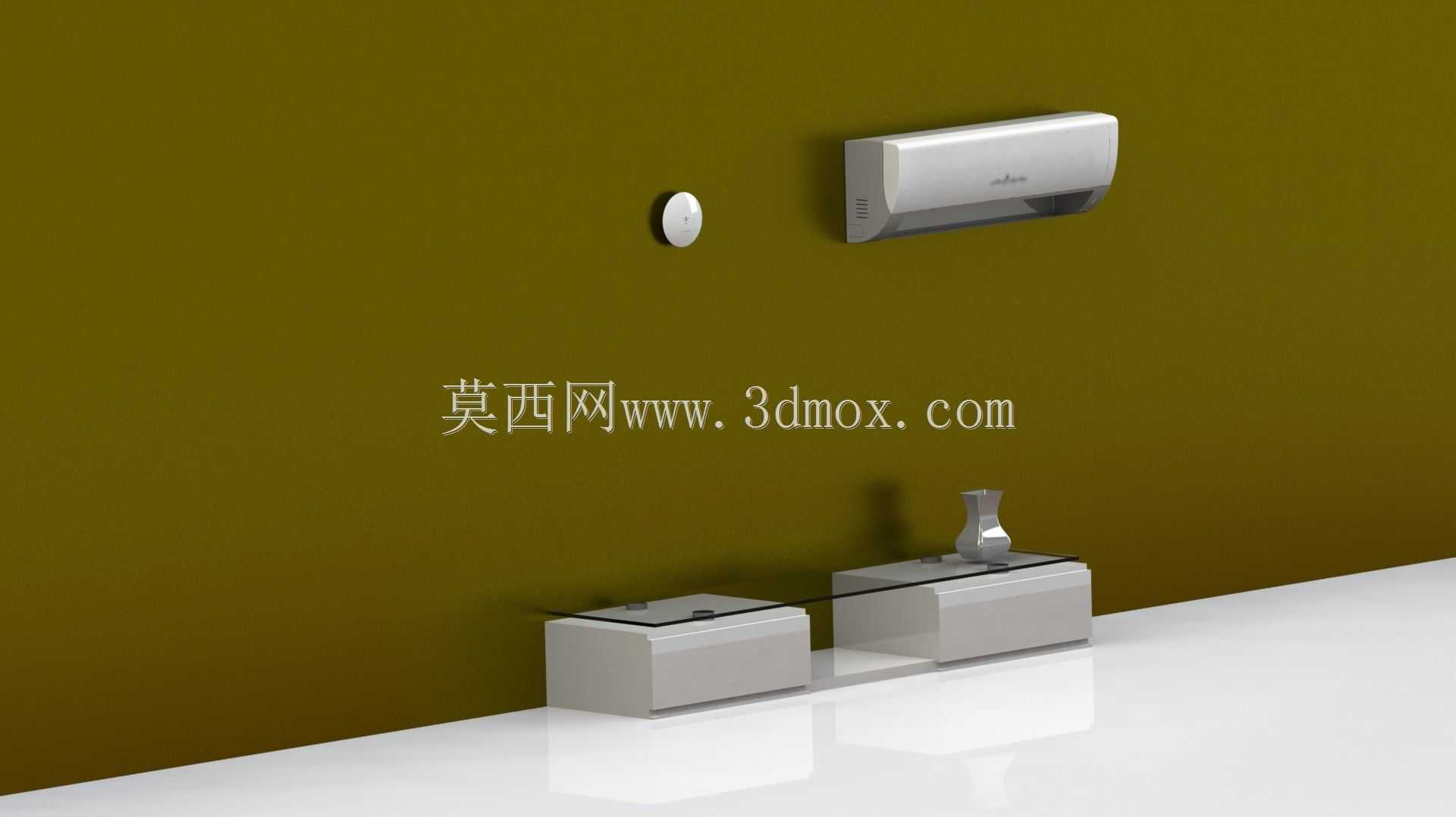

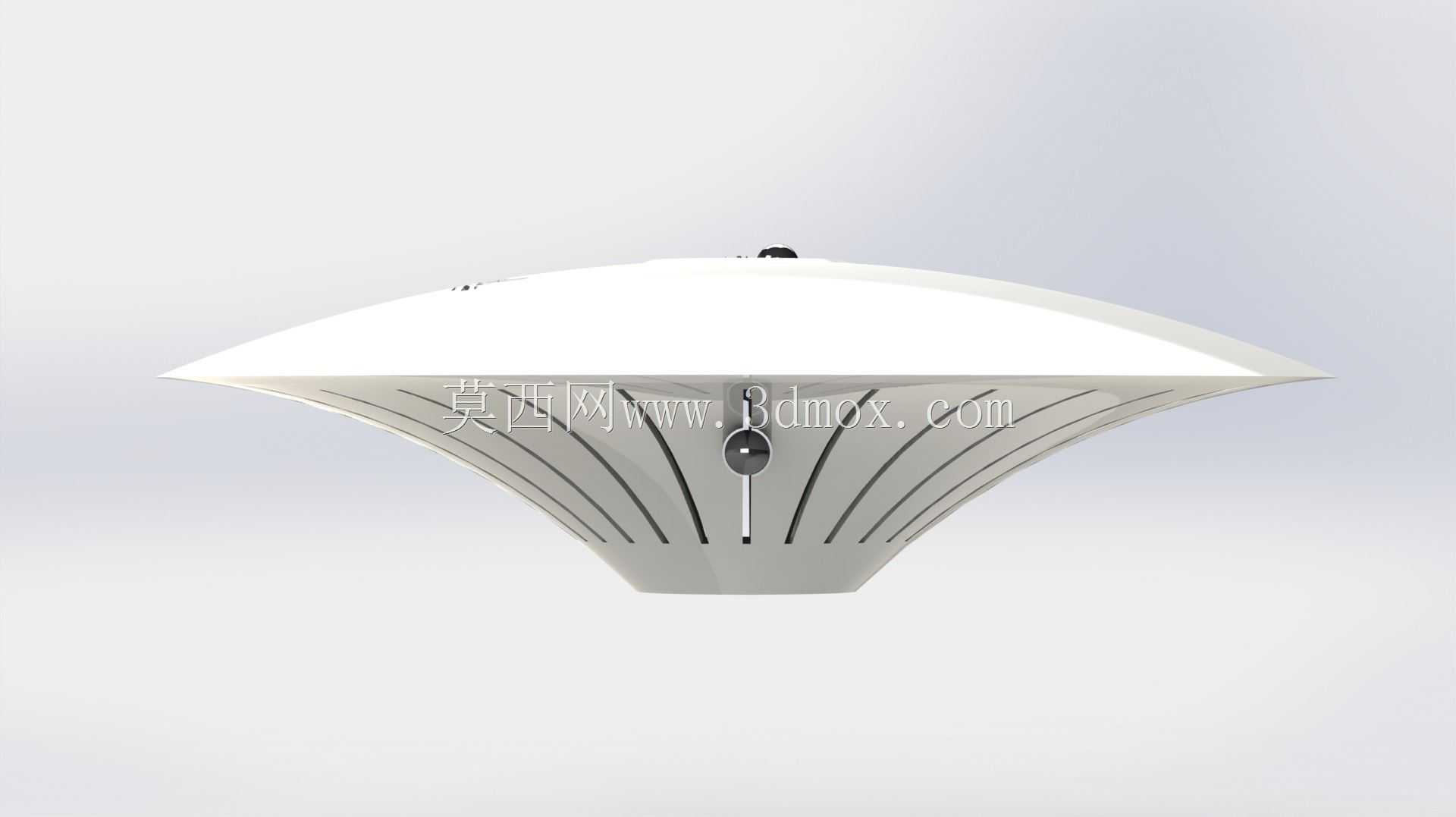

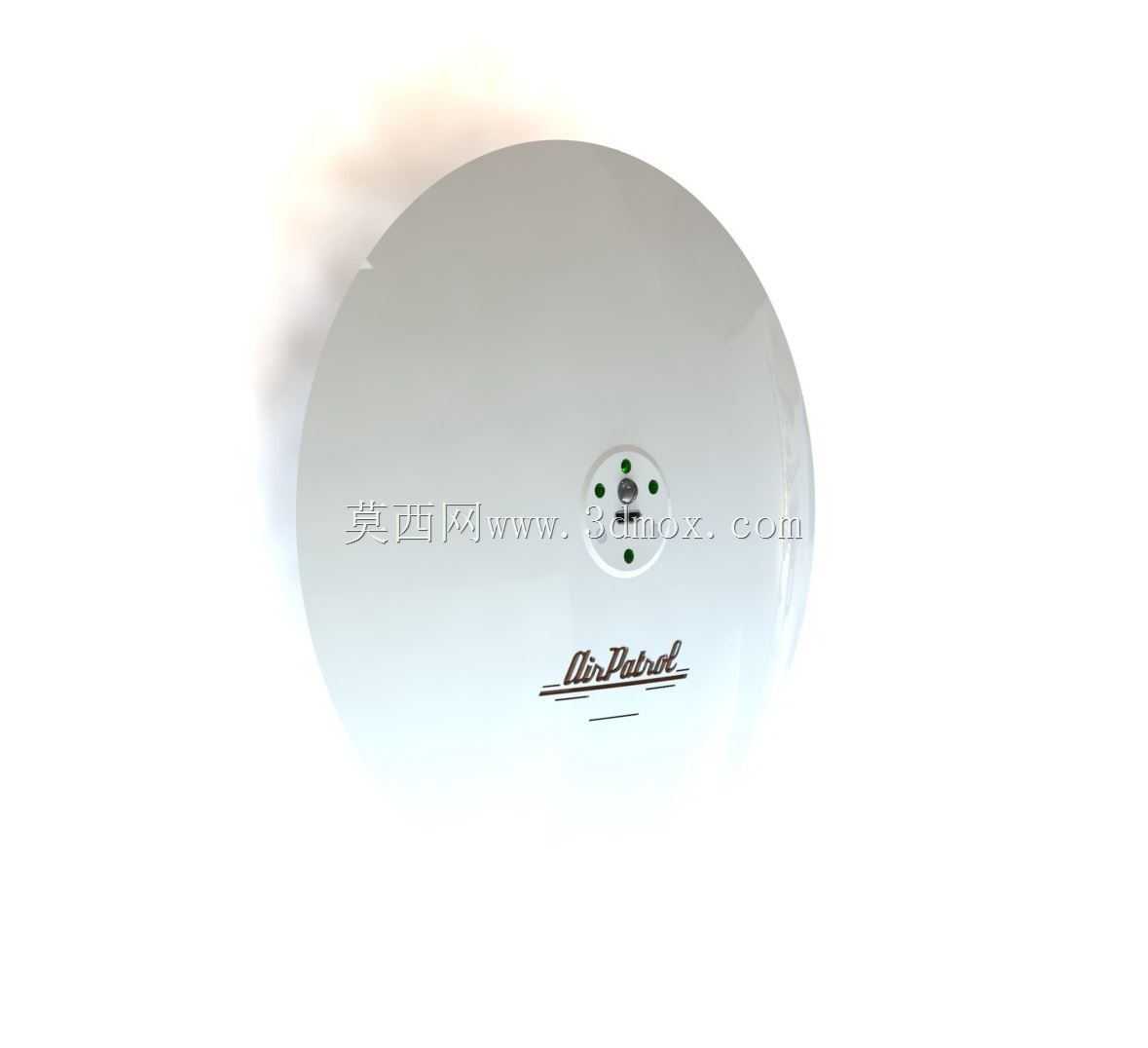

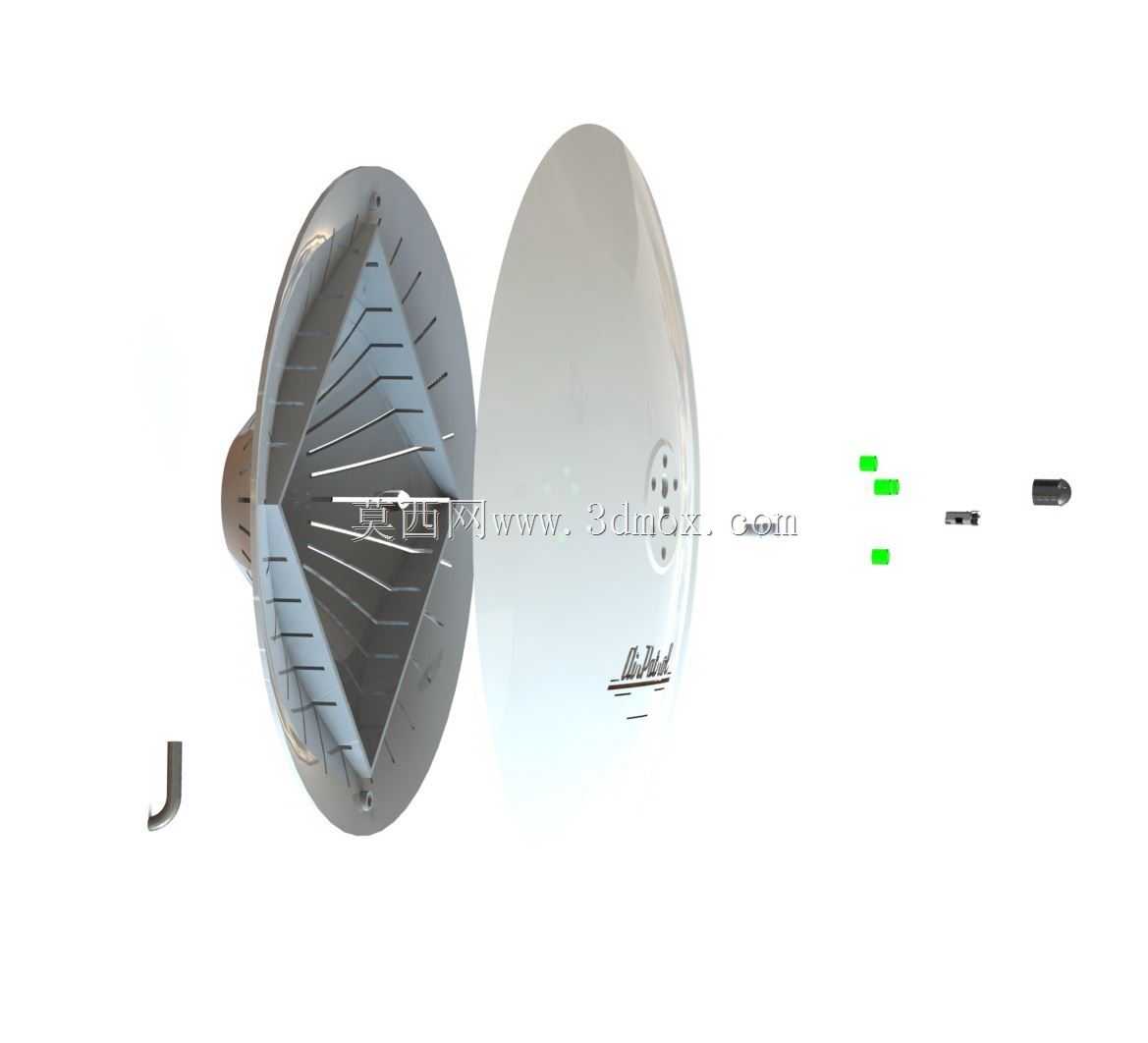

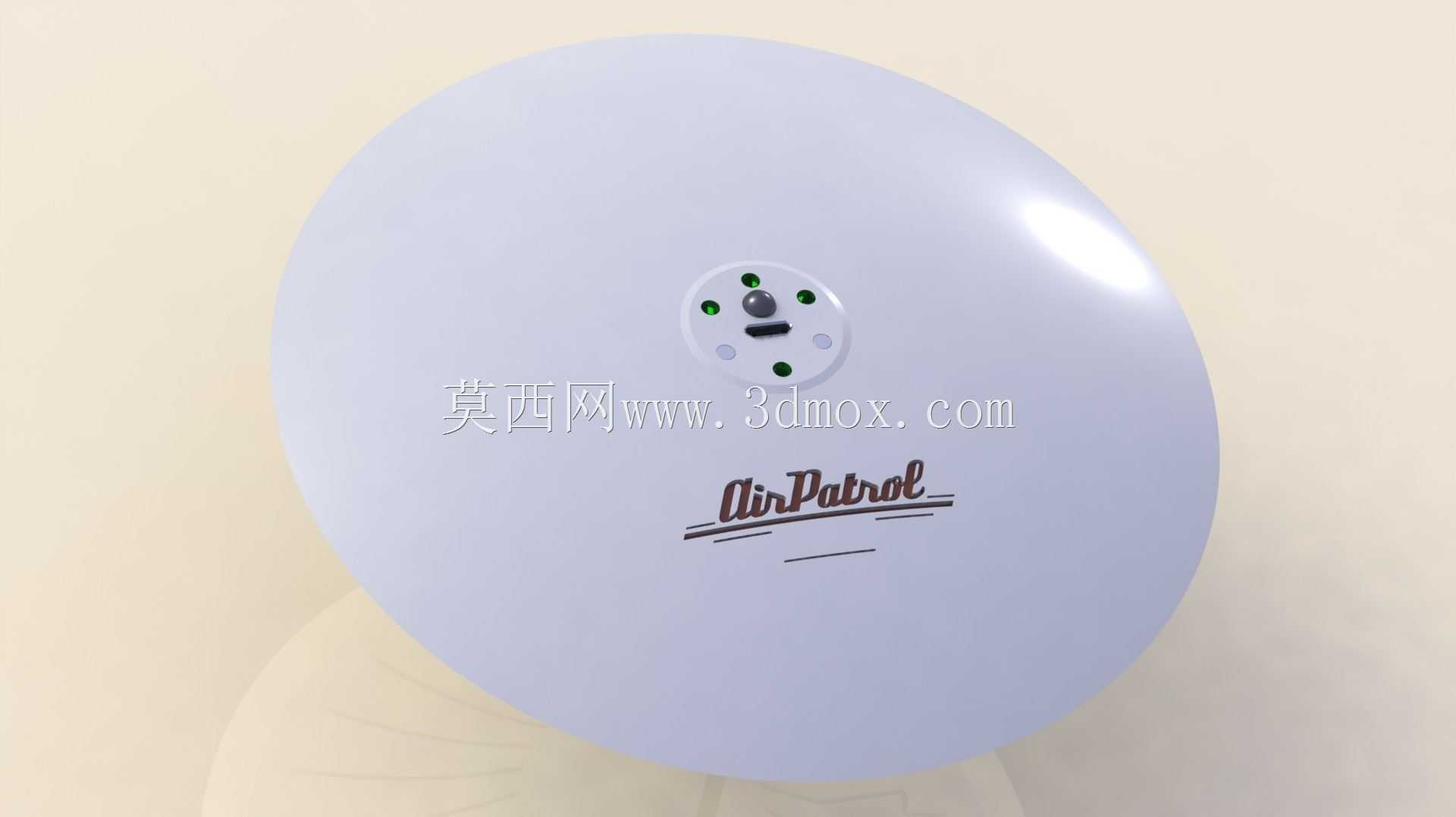

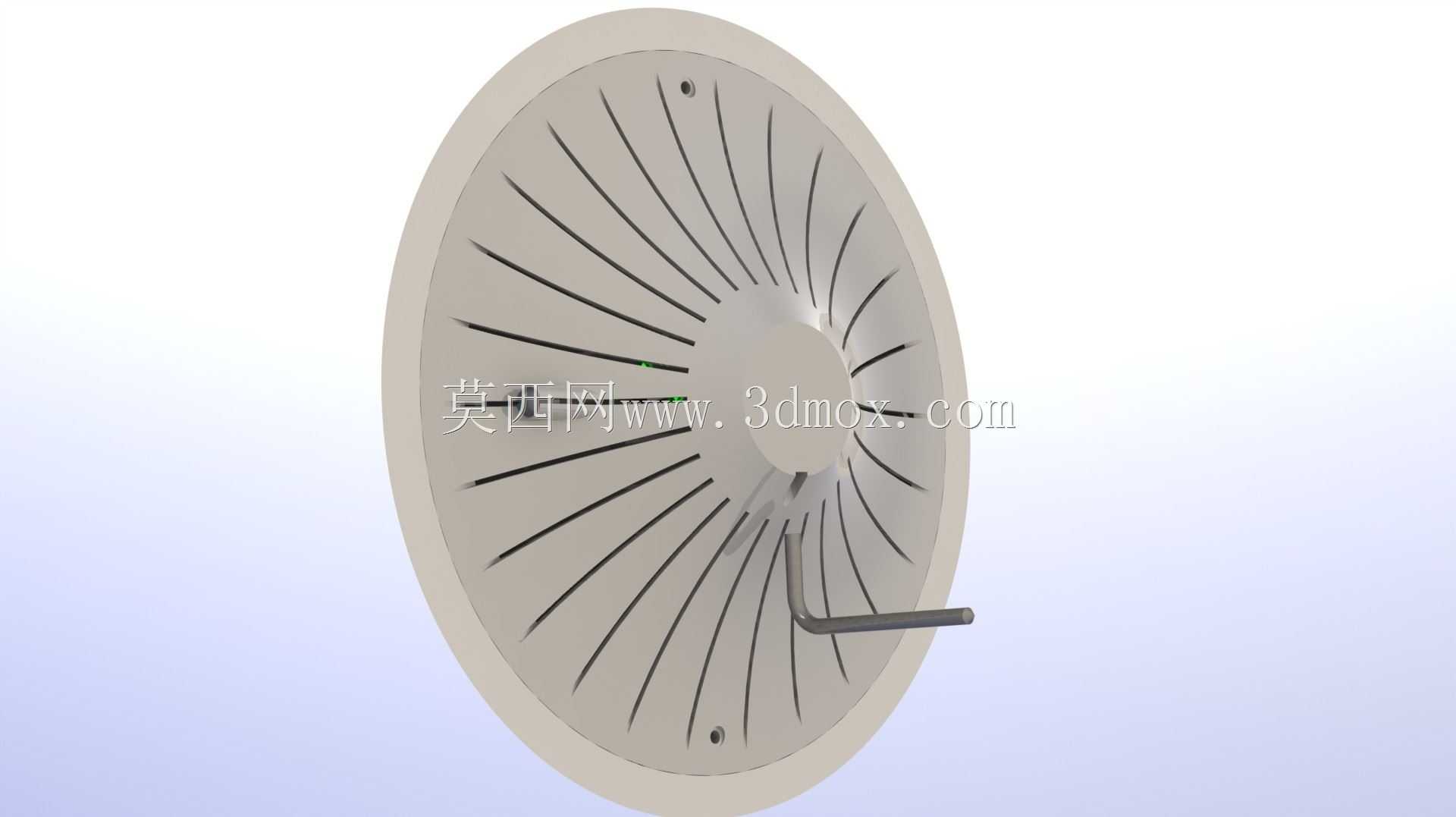

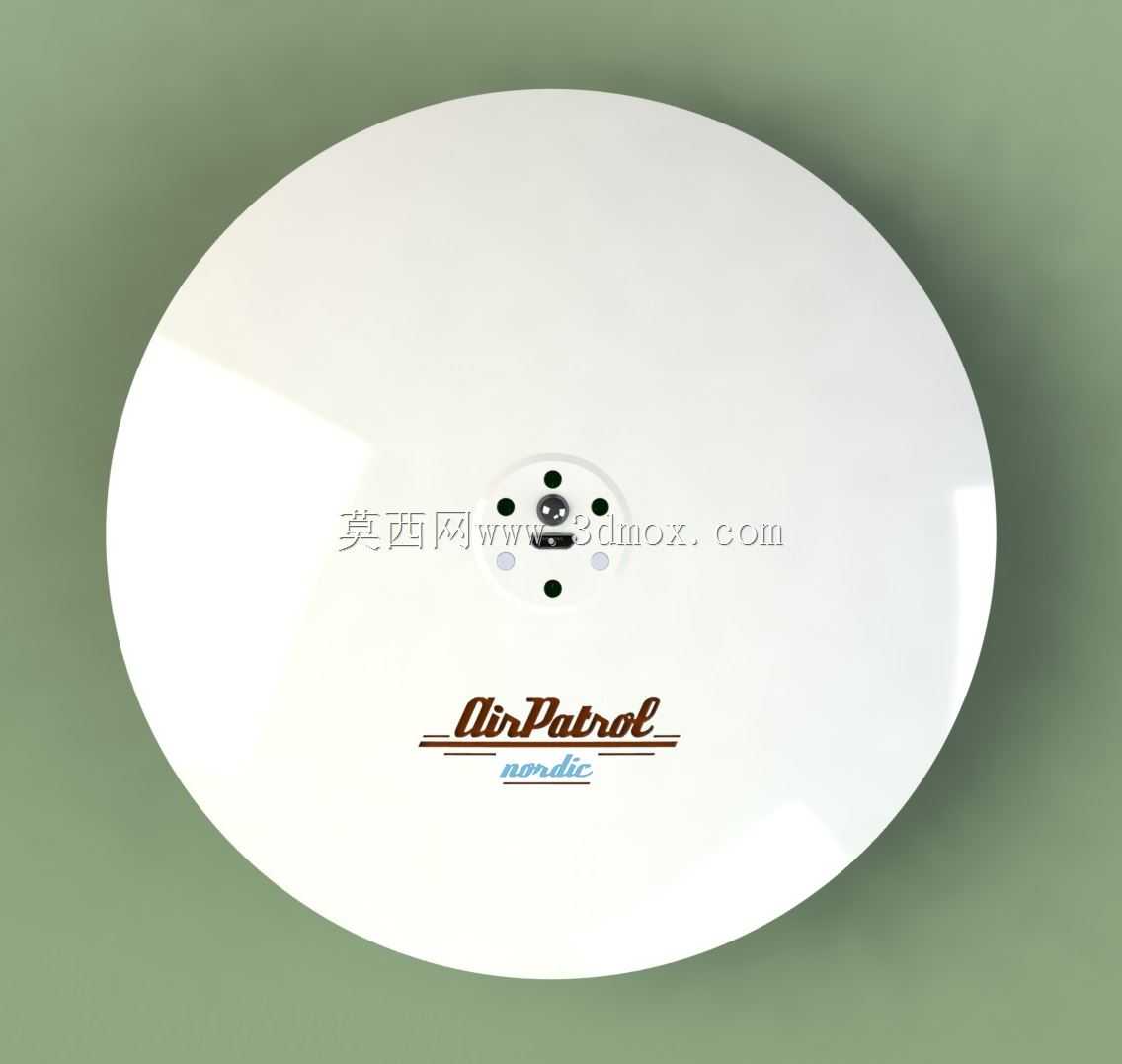

这款圆形壁挂式控制装置主要适配民用住宅室内空气环境调控场景，可作为室内空气质量监测、新风系统联动控制的终端载体，安装于客厅、卧室墙面或桌面区域，外观采用无棱角正圆形设计，纯白色壳体能够适配北欧、现代简约等多数主流家装风格，不会破坏室内整体视觉协调性。安装结构上采用双螺钉快拆设计，墙面或桌面固定底座仅需两颗螺钉即可完成固定，壳体与底座采用卡扣式配合，日常维护、内部元件检修时无需借助额外工具即可快速拆卸外壳，大幅降低后期运维的操作门槛。壳体表面处理采用两种工艺结合，品牌标识区域采用喷涂工艺呈现彩色Logo，其余装饰线条采用壳体蚀刻凹槽工艺，避免长期使用后标识磨损脱落，同时蚀刻凹槽也能在一定程度上减少壳体表面的指纹残留，提升日常使用的整洁度。壳体正面预留了4个绿色LED指示灯的透光位、2个实体按键的安装位，同时在壳体侧部预留了微型USB接口的开孔，可满足设备状态指示、本地操作、有线数据传输或供电的功能需求；壳体内部集成了两类传感器的安装位，可根据实际功能需求搭载温湿度、空气质量等不同类型的传感元件。整体外形尺寸控制为直径150mm、整体高度42mm，壳体壁厚采用1.2mm的白色塑料材质，在满足结构强度要求的前提下尽可能压缩壳体厚度，减少安装后突出墙面的距离，降低磕碰风险。内部腔体预留了充足的布线与元件安装空间，可容纳常规控制电路板、传感模块、供电模块等核心元件，无需额外定制异形PCB即可完成整机组装，能够有效降低整机的生产制造成本。壳体边缘采用大圆角过渡处理，没有尖锐棱角，即使安装在人员活动频繁的区域也不会造成磕碰伤害，同时圆形结构的受力均匀性更好，长期壁挂使用不易出现壳体变形的问题。
