瓢虫造型URBEE标识立体装饰件设计

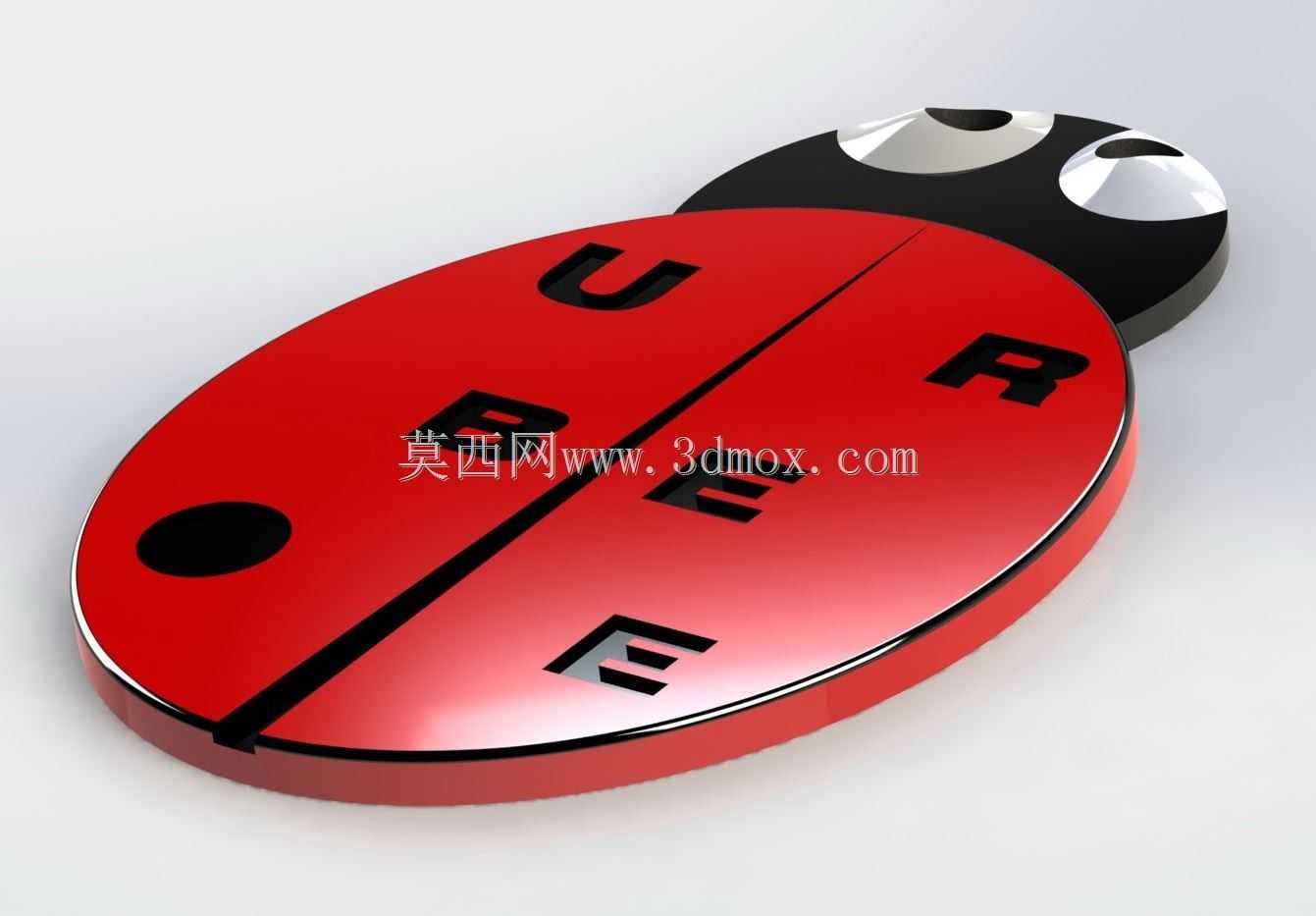

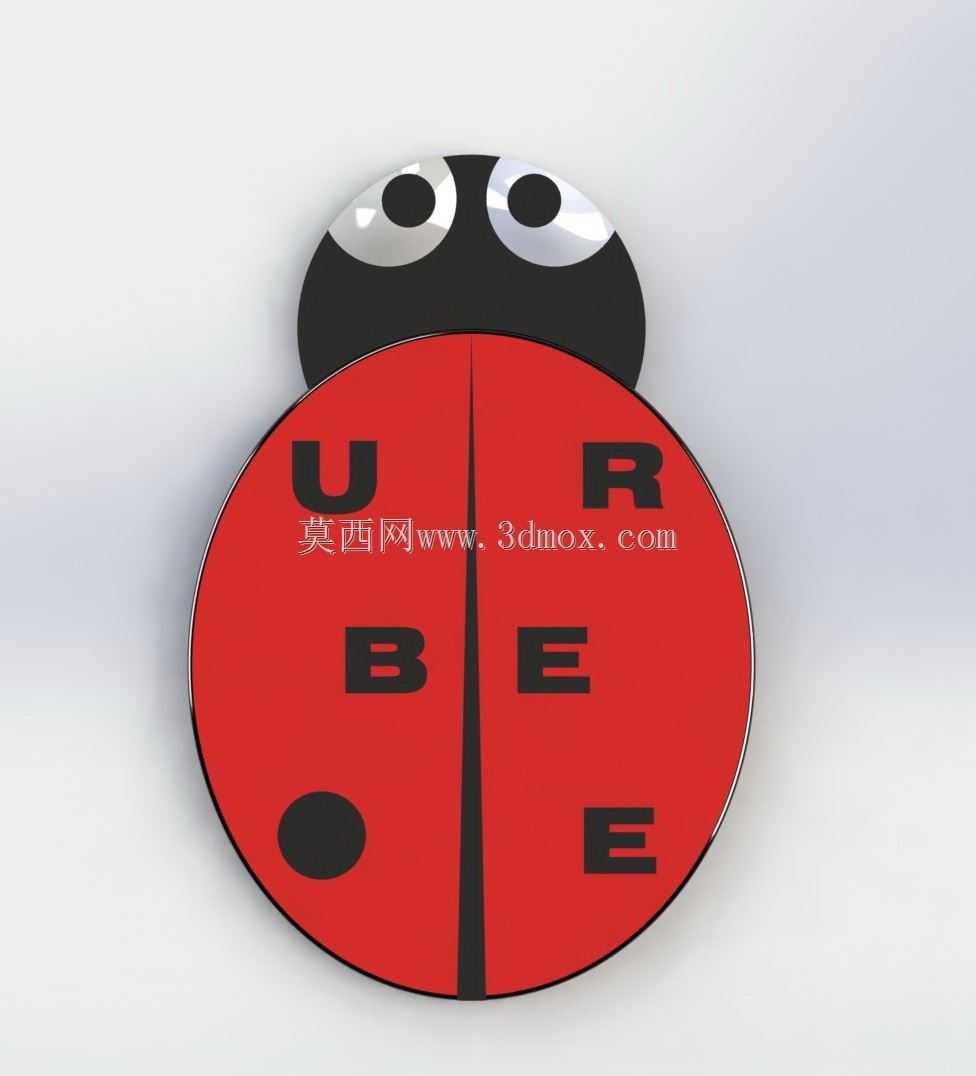

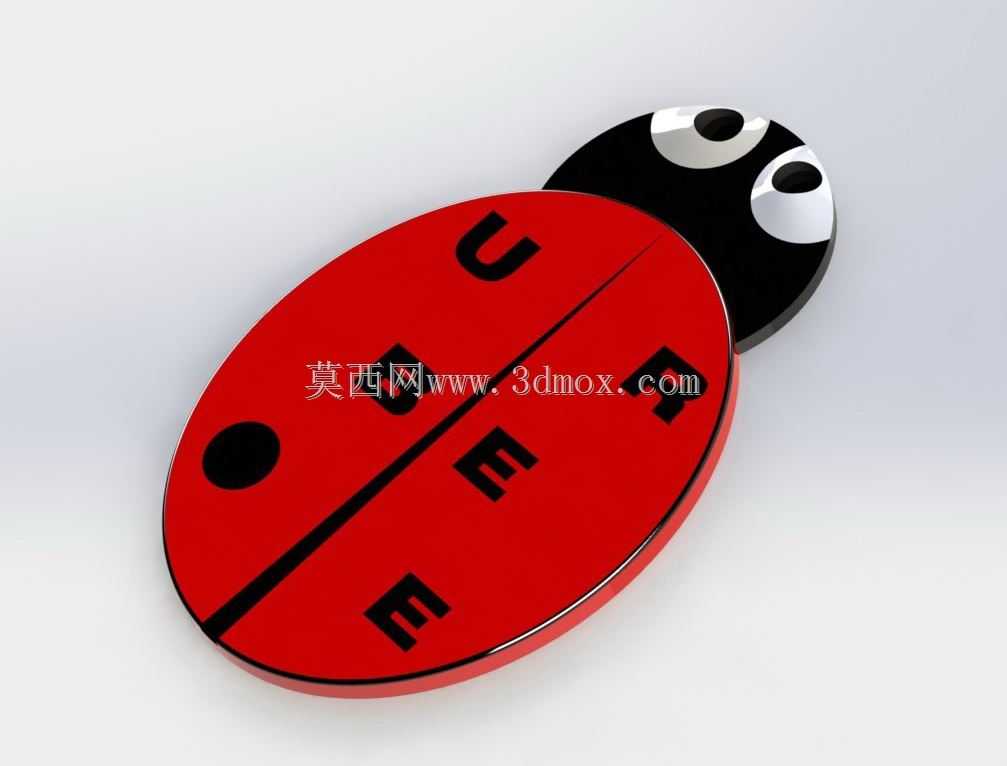

这款瓢虫造型的标识装饰件，最初的设计需求来自新能源代步车型的车身标识定制场景，区别于常规平面印刷车标，需要兼顾户外耐候性与视觉辨识度，同时匹配小型代步车圆润的车身曲面弧度，避免安装后出现边缘翘曲、贴合缝隙不均的问题。设计初期先确定整体轮廓的曲率基准，将瓢虫躯体设定为带微弧的薄型立体结构，整体厚度控制在8mm以内，背部红色壳体的分模线沿瓢虫鞘翅的自然中缝设置，既还原了七星瓢虫的生物形态特征，也为后续注塑成型的浇口位置预留了隐蔽空间，不会在外观可见面留下浇口痕迹。背部的字母标识采用下沉式蚀刻结构，字符深度控制在1.2mm，既保证字符在不同光线角度下都有清晰的识别度，也不会因为字符过深造成积灰、清洁困难的问题，头部的两个眼部结构采用半球形凸起设计，表面预留了高光面处理的工艺余量，和哑光红色的鞘翅表面形成材质质感对比，强化视觉层次。安装边界的设计上，背部采用隐藏式3M背胶贴合结构，贴合面做了整面平整度处理，平面度公差控制在0.1mm以内，不需要额外打孔破坏安装基面，既可以适配车身钣金曲面，也能用于文创产品、数码配件外壳的装饰贴合，适用场景覆盖车载装饰、品牌周边定制、展会展示标识等多个领域。结构细节上，鞘翅边缘做了R0.8mm的圆角过渡，避免尖锐边缘造成的刮蹭风险，整体外轮廓最大长度控制在65mm，最大宽度48mm，属于小型装饰标识的常规尺寸区间，不会因为尺寸过大遮挡基面原有结构，也不会因为尺寸过小丢失造型细节。建模过程中优先做了曲面连续性校验，保证红色鞘翅的弧面G2连续，避免后续曲面加工出现棱线、凹凸不平的问题，头部黑色区域和红色鞘翅的拼接处做了0.05mm的错位预设计，抵消不同材质注塑成型的收缩率差异，保证装配后拼接缝隙均匀一致，不会出现高低差、断差超标的问题。考虑到户外使用的场景，整体结构没有设计多余的镂空、深槽结构，减少雨水、灰尘的积存空间，降低长期使用后的老化、污渍残留概率，表面处理工艺可适配烤漆、真空镀膜、水转印等多种方式，满足不同场景的质感需求。
