汽车悬架用螺旋弹簧减震器结构设计

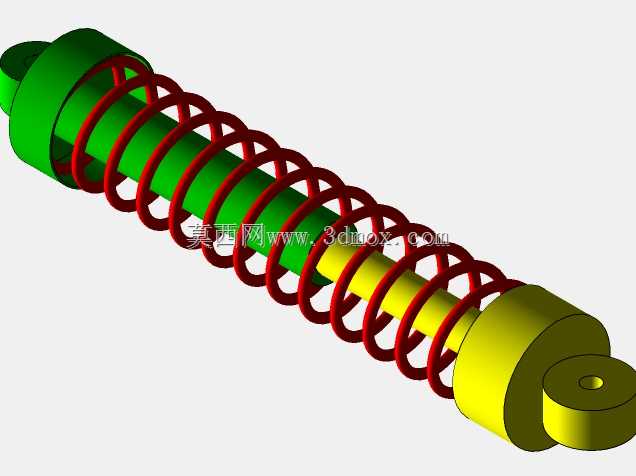

在乘用车辆与轻型商用车辆的底盘悬架系统中，这类螺旋弹簧与阻尼筒集成式的减震部件，承担着滤除路面颠簸冲击、约束车轮跳动轨迹、保障轮胎接地附着力的核心作用，区别于重型载货车使用的钢板弹簧结构，该类减震器更适配铺装路面行驶的车型，能在压缩与回弹行程中提供线性的阻尼反馈，避免车身出现多余的余振，提升驾乘平顺性的同时，也能减少底盘其他连接部件受到的交变冲击载荷，延长整套悬架系统的服役寿命。从结构设计逻辑来看，该减震器采用同轴集成布局，螺旋弹簧套置在阻尼工作筒外侧，上下两端分别通过环形安装座与车身、下摆臂实现铰接连接，这种布局能最大化利用悬架的布置空间，减少额外的安装支架占用，同时让弹簧的受力轴线与阻尼筒的运动轴线保持重合，避免侧向分力造成阻尼杆偏磨、弹簧应力集中的问题。设计过程中需要重点匹配弹簧的刚度曲线与阻尼阀系的阻尼系数，弹簧的线径、螺距、有效圈数直接决定了偏频参数，要结合车型的整备质量、轴荷分配来确定，保证空载与满载状态下悬架的固有频率处于人体感受舒适的区间；阻尼筒内部的阀系则需要分别设定压缩行程与回弹行程的阻尼力，压缩行程阻尼力偏小可以让车轮在遇到凸起路面时快速上跳，缓冲冲击，回弹行程阻尼力偏大则能拉住弹簧，避免车身出现多次往复弹跳。在安装边界的考量上，上下两端的铰接衬套需要预留足够的摆角余量，适配车轮上下跳动时的角度变化，阻尼筒的最大拉伸长度要对应悬架的最大上跳极限，最小压缩长度要预留足够的缓冲间隙，避免悬架击穿时出现金属硬碰撞，弹簧的两端并圈磨平处理，保证安装后弹簧端面与安装座完全贴合，不会出现偏载异响。日常的底盘调校工作中，这类减震器的参数匹配是核心环节，不同的阻尼与弹簧刚度组合，会直接呈现出偏向舒适或者偏向运动的驾驶感受，建模过程中需要精准还原每一处结构细节，包括弹簧的螺旋升角、阻尼筒的缸径、安装座的铰接孔位尺寸，才能为后续的运动仿真、强度校核提供准确的模型基础，避免实际装车后出现运动干涉、受力异常的问题。
