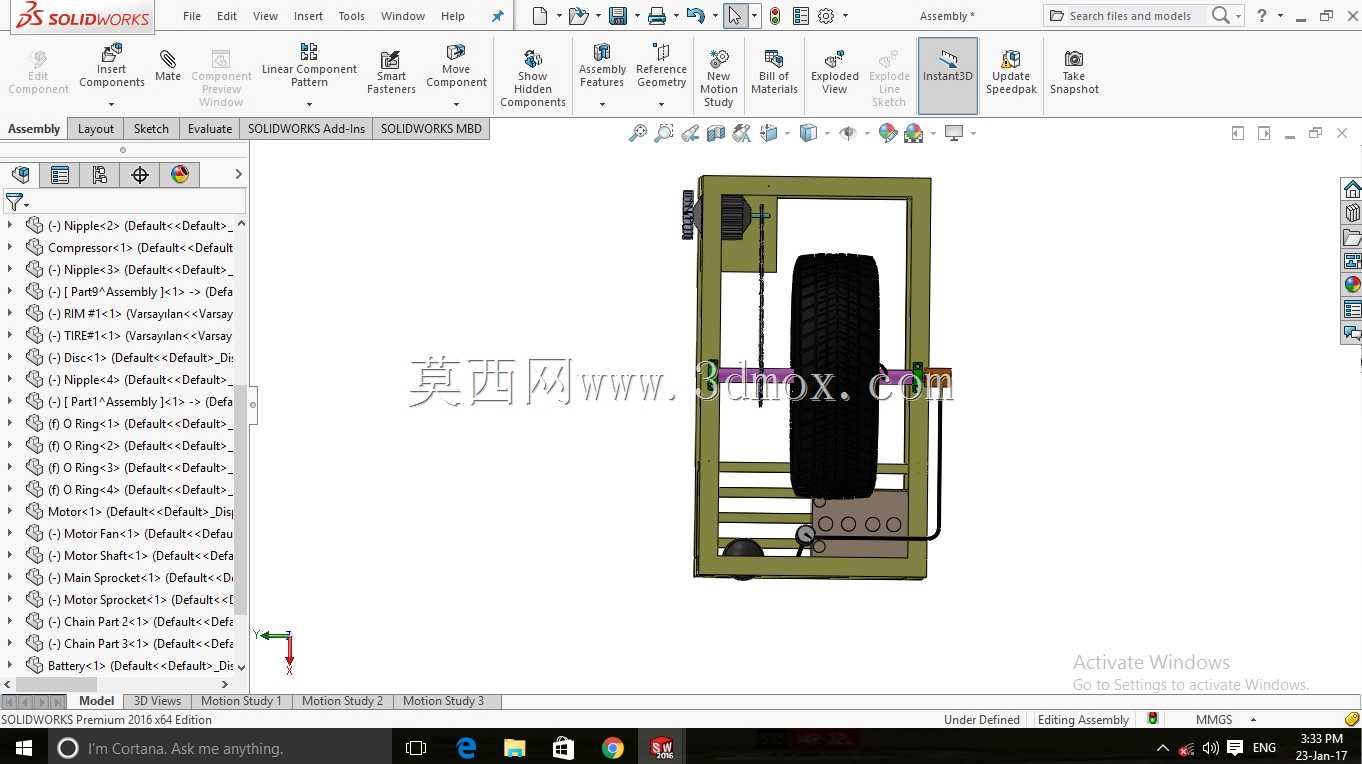

汽车行驶状态车轮动态充气试验装置

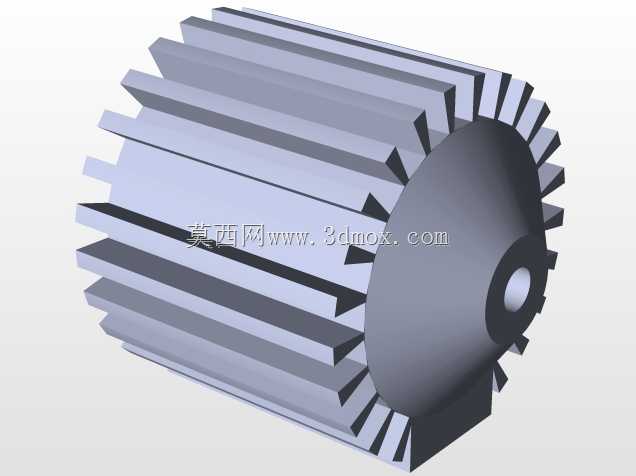

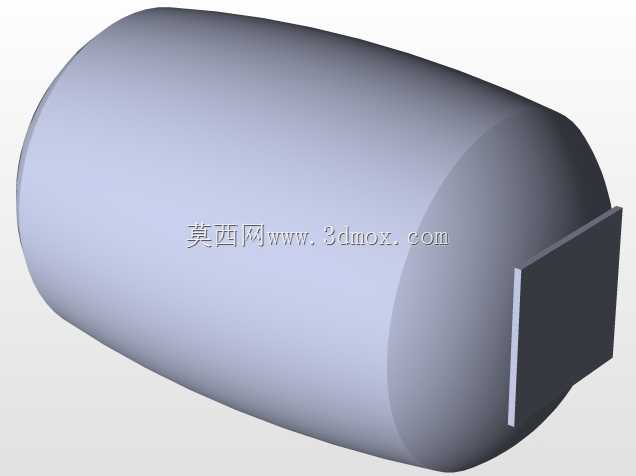

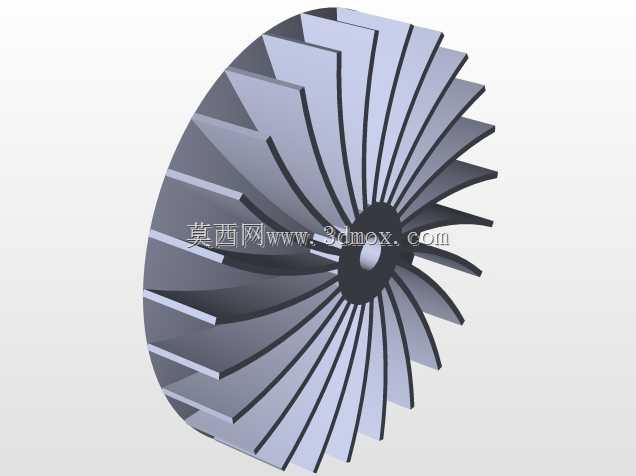

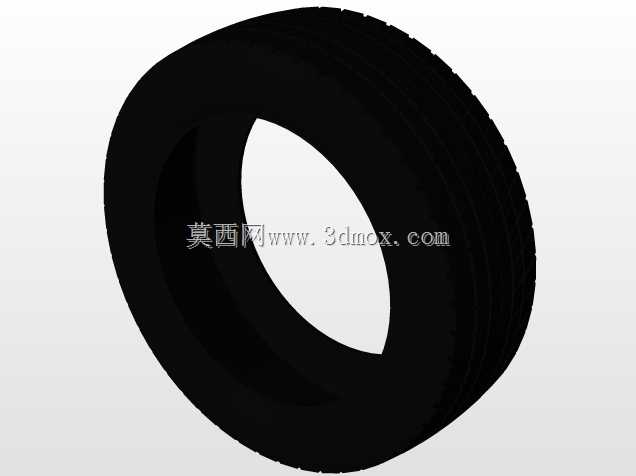

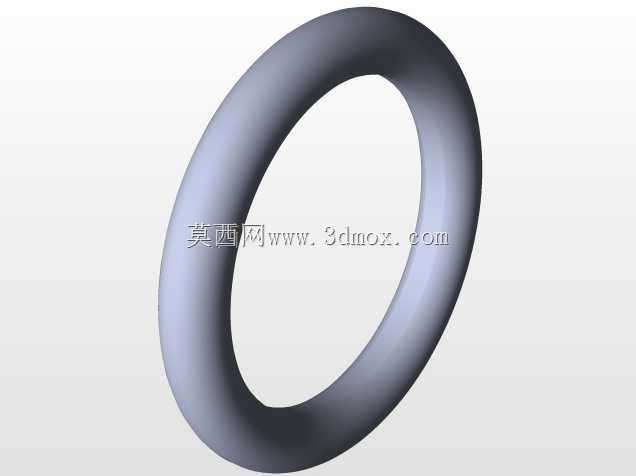

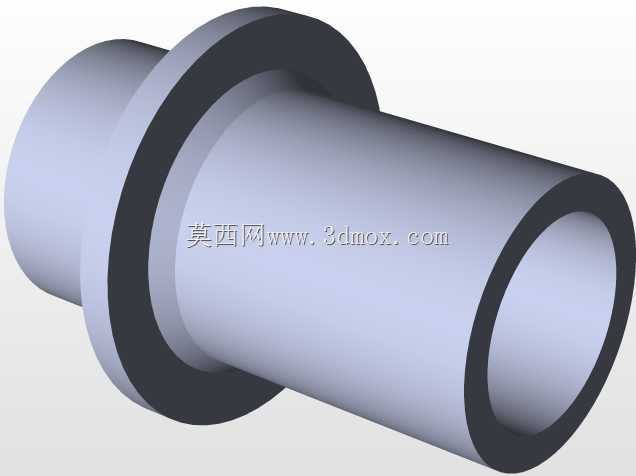

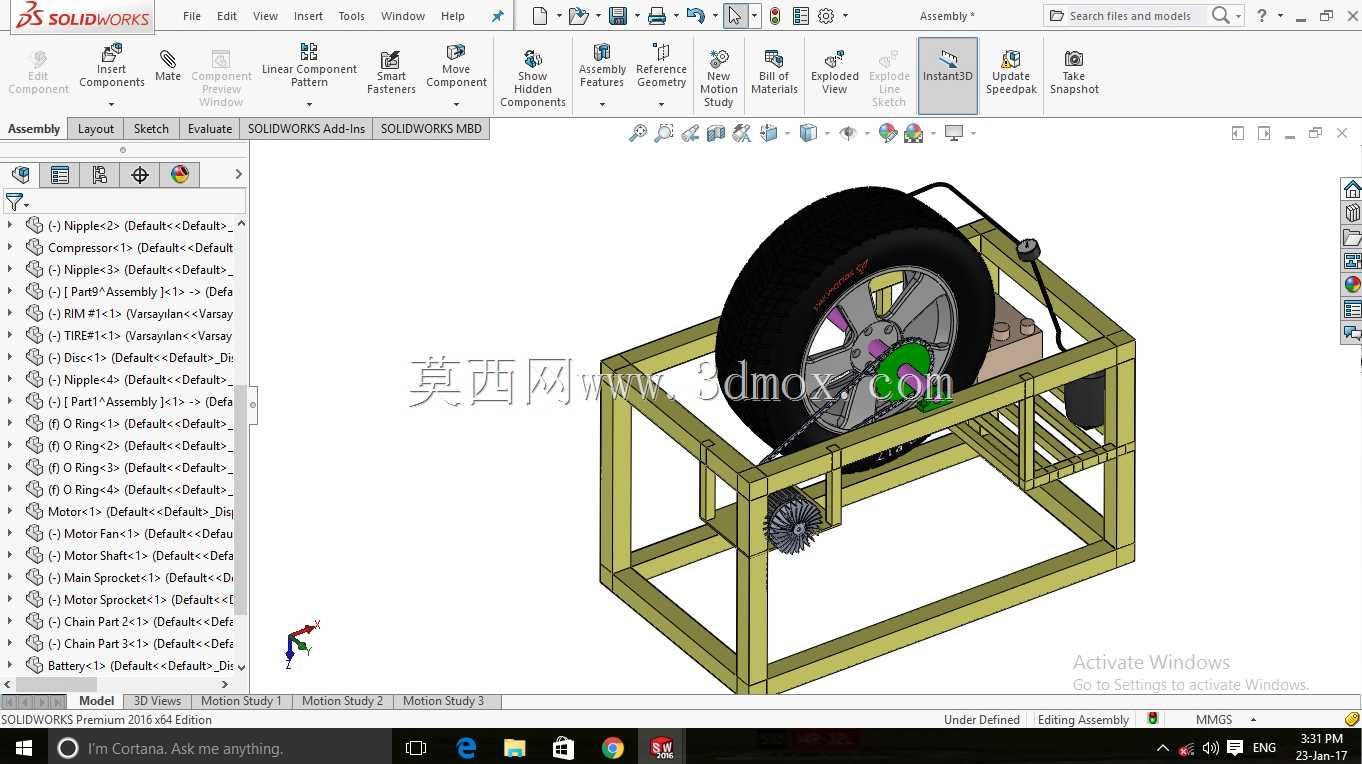

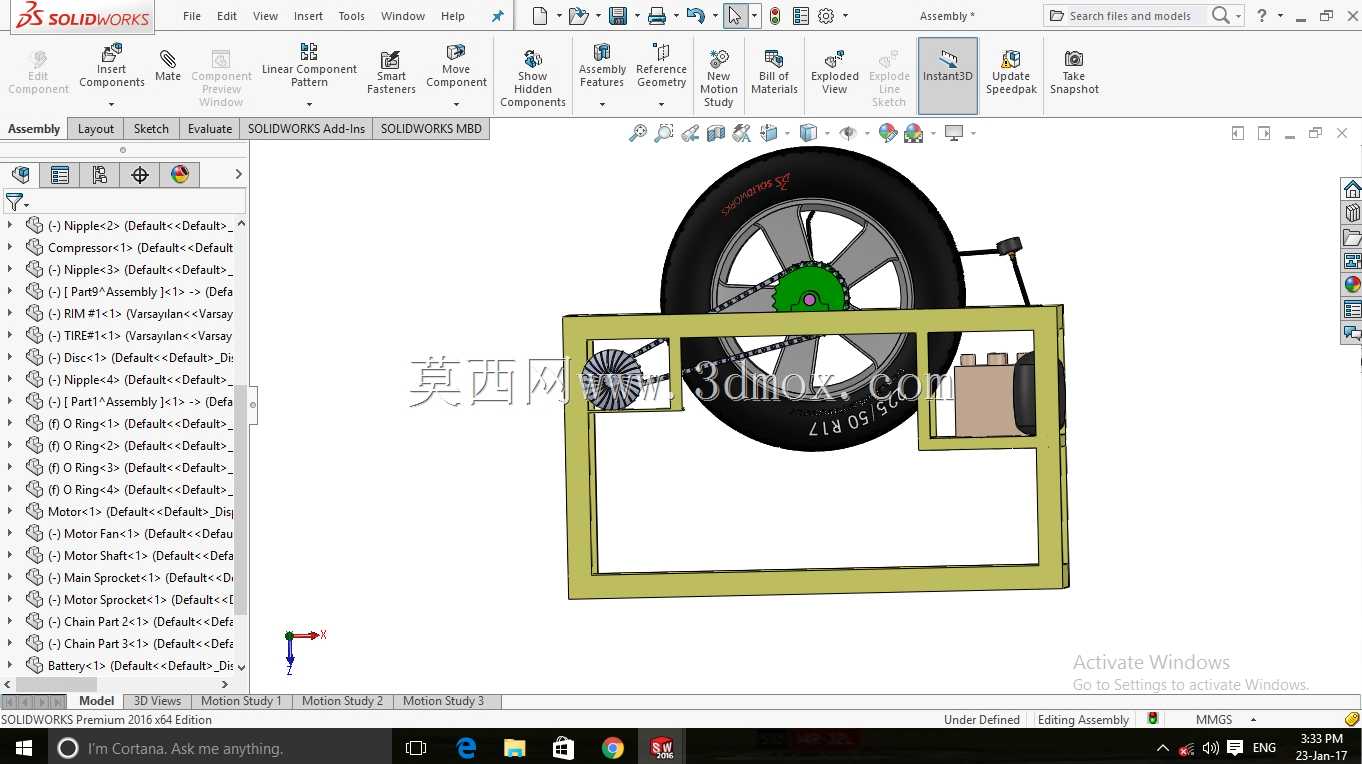

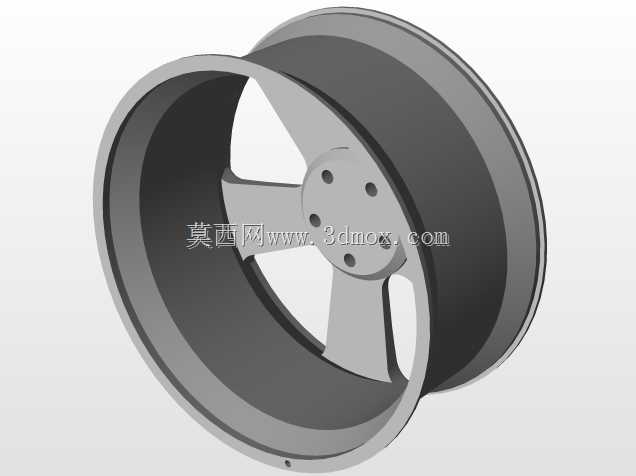

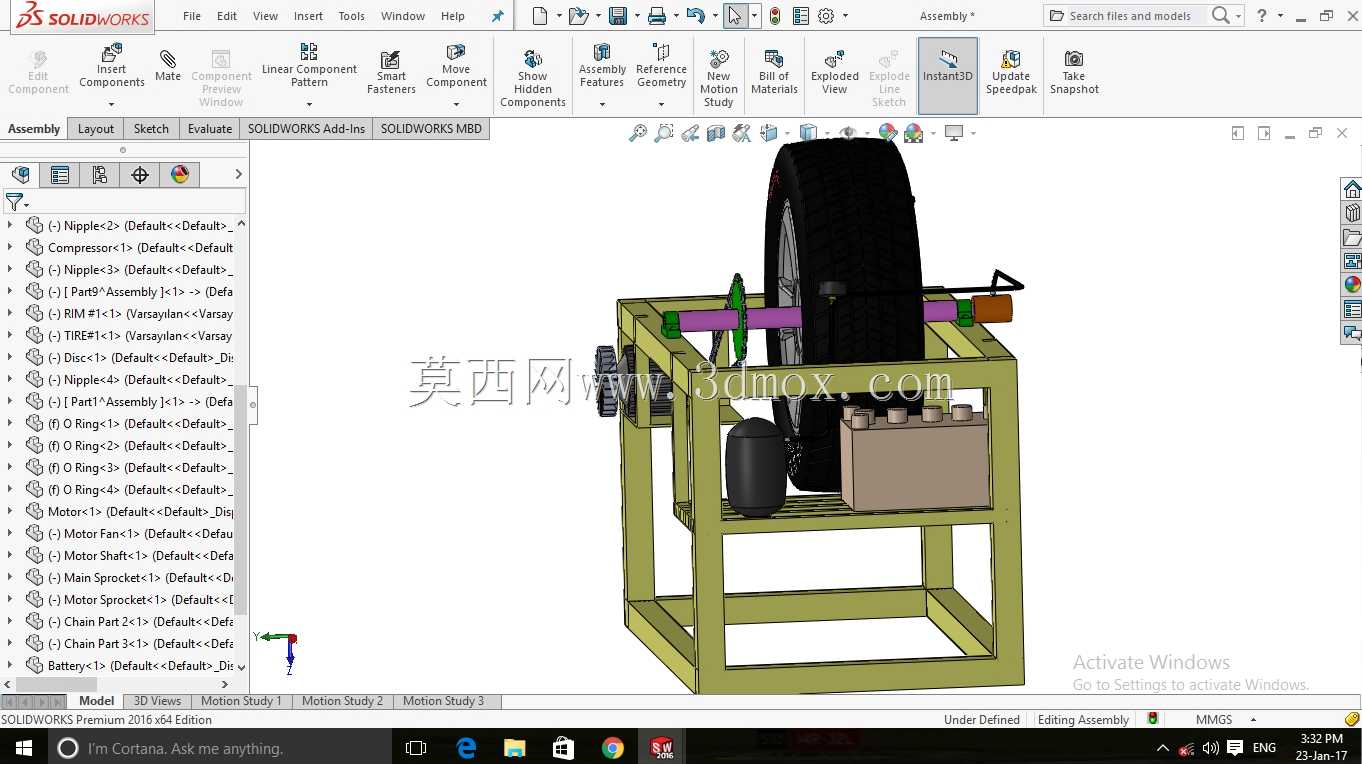

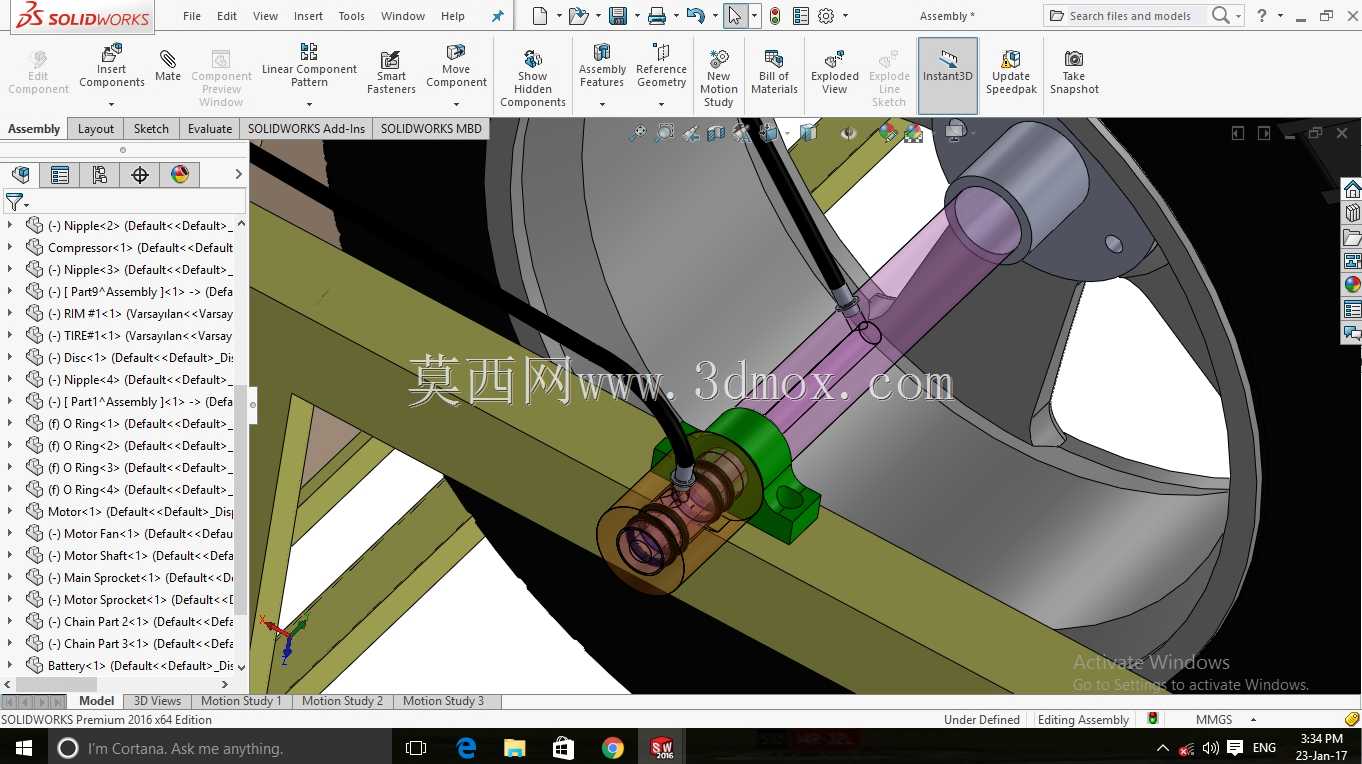

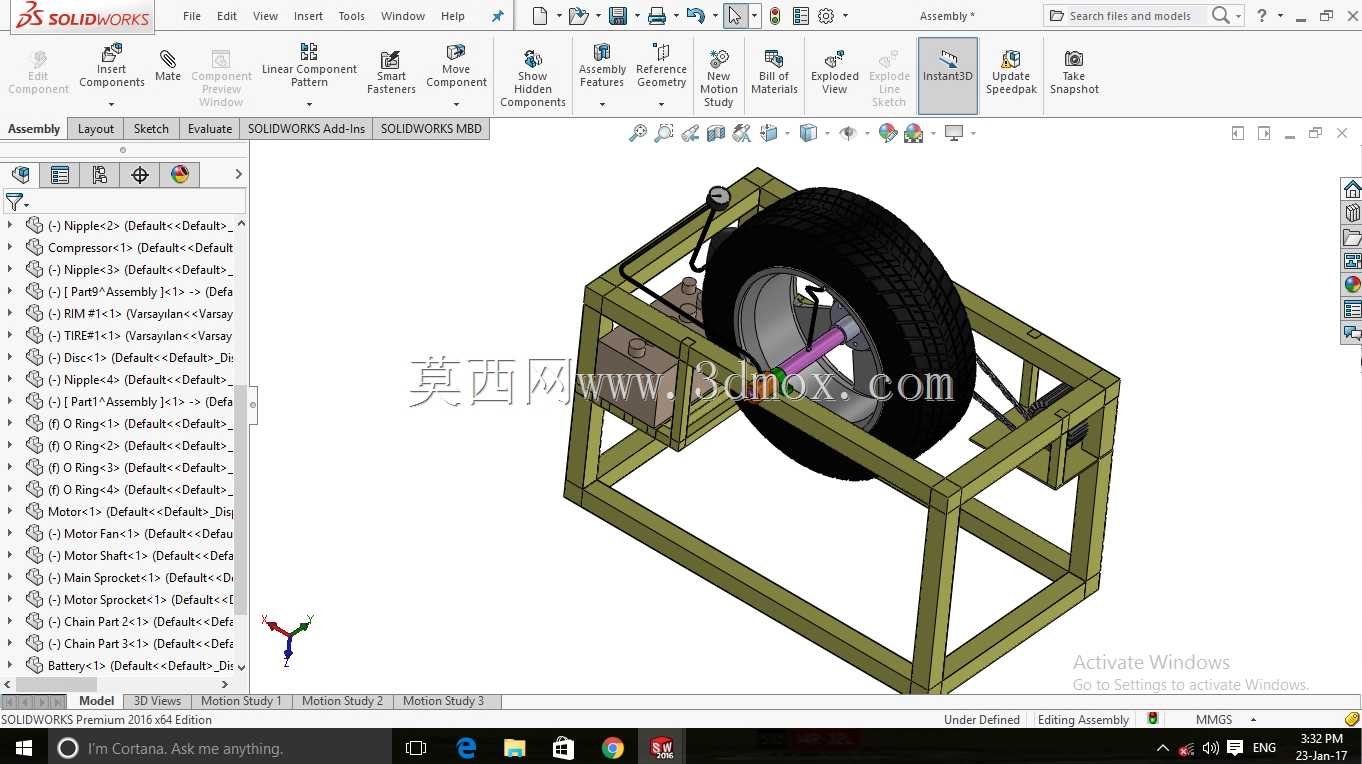

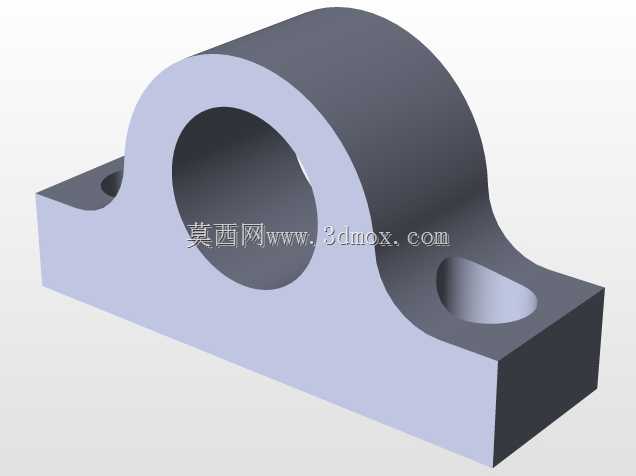

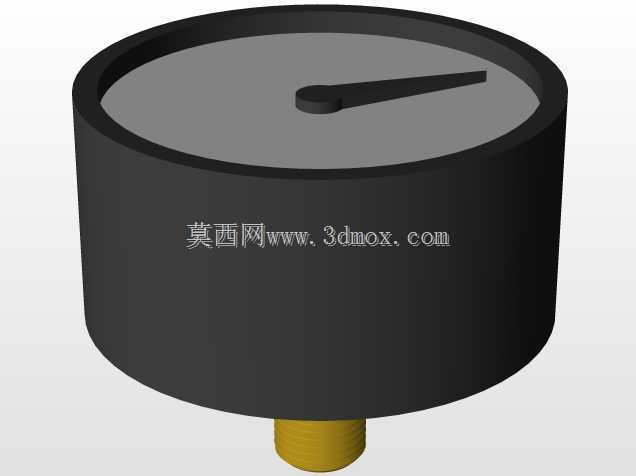

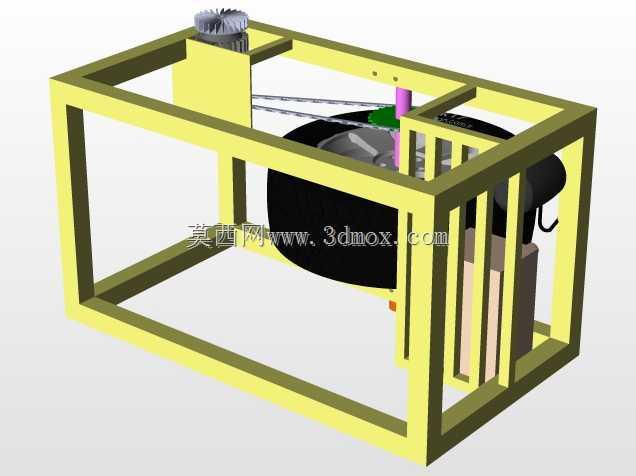

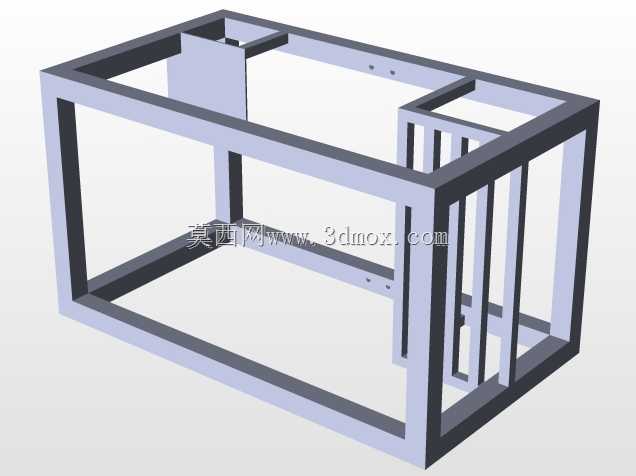

这套试验装置主要面向汽车轮胎研发、整车性能验证环节的动态充气性能测试场景，解决传统静态充气测试无法复现车辆行驶过程中轮胎转动、轮辋与气门嘴处于运动状态下的充气密封、气压稳定性、充气效率等参数采集的痛点。在实际的轮胎研发与整车出厂检测环节，轮胎在转动状态下的气门嘴密封性能、充气过程的气压波动、不同转速下的充气流量损耗，都是静态测试无法覆盖的工况，这套台架正是针对这类真实道路行驶工况下的充气需求设计，可模拟不同轮速下的车轮运转状态，完成连续充气过程的参数采集与性能验证。从结构设计逻辑来看，装置采用型材搭建的框架式承载结构，整体安装边界适配常规乘用车轮胎的尺寸范围，轮轴支撑座的安装孔位预留了多规格轮辋的适配调整空间，可覆盖13寸到19寸常见乘用车轮辋的安装需求，横向安装跨度可根据轮距参数灵活调整，底部框架的地脚预留了膨胀螺栓固定孔，可直接固定在试验室混凝土地面，抵消轮胎转动过程中的动载荷带来的振动偏移。充气执行端采用随动式密封对接结构，设计时考虑到轮胎转动时气门嘴的圆周运动轨迹，对接头采用浮动式安装结构，配合导向支架保证充气接头在车轮转动过程中始终与气门嘴保持可靠密封，避免高速转动下的对接脱落、漏气问题。驱动端采用链传动结构带动轮轴转动，可通过调整传动比匹配不同的模拟行驶车速，传动部分的张紧结构预留了调整余量，可在长期使用后补偿链条磨损带来的张紧力下降。整个台架的结构布局充分考虑试验室的操作空间，充气控制单元、气压检测单元的安装位置预留了标准安装接口，可直接对接试验室现有气源与数据采集系统，不需要额外做结构改制。在细节设计上，所有转动部件都做了安全防护的安装位预留，可加装透明防护挡板避免试验过程中的异物飞出，管线布局沿型材框架的走线槽布置，避免转动部件剐蹭气管线路，充气接头的位置可沿支架做轴向与径向的调整，适配不同轮辋上气门嘴的安装位置差异，不需要重新加工转接件就能完成不同规格轮胎的装夹测试。这套装置的结构建模完整还原了实际加工装配的所有细节，从型材的切割长度、紧固件的选型到传动部件的配合公差都做了完整的参数化设定，可直接作为生产加工的结构参考，也可用于同类试验台架的方案设计参考，帮助设计人员快速梳理动态充气试验的结构逻辑，减少方案设计阶段的重复建模工作量。
