MXM接口音频扩展卡两款结构设计

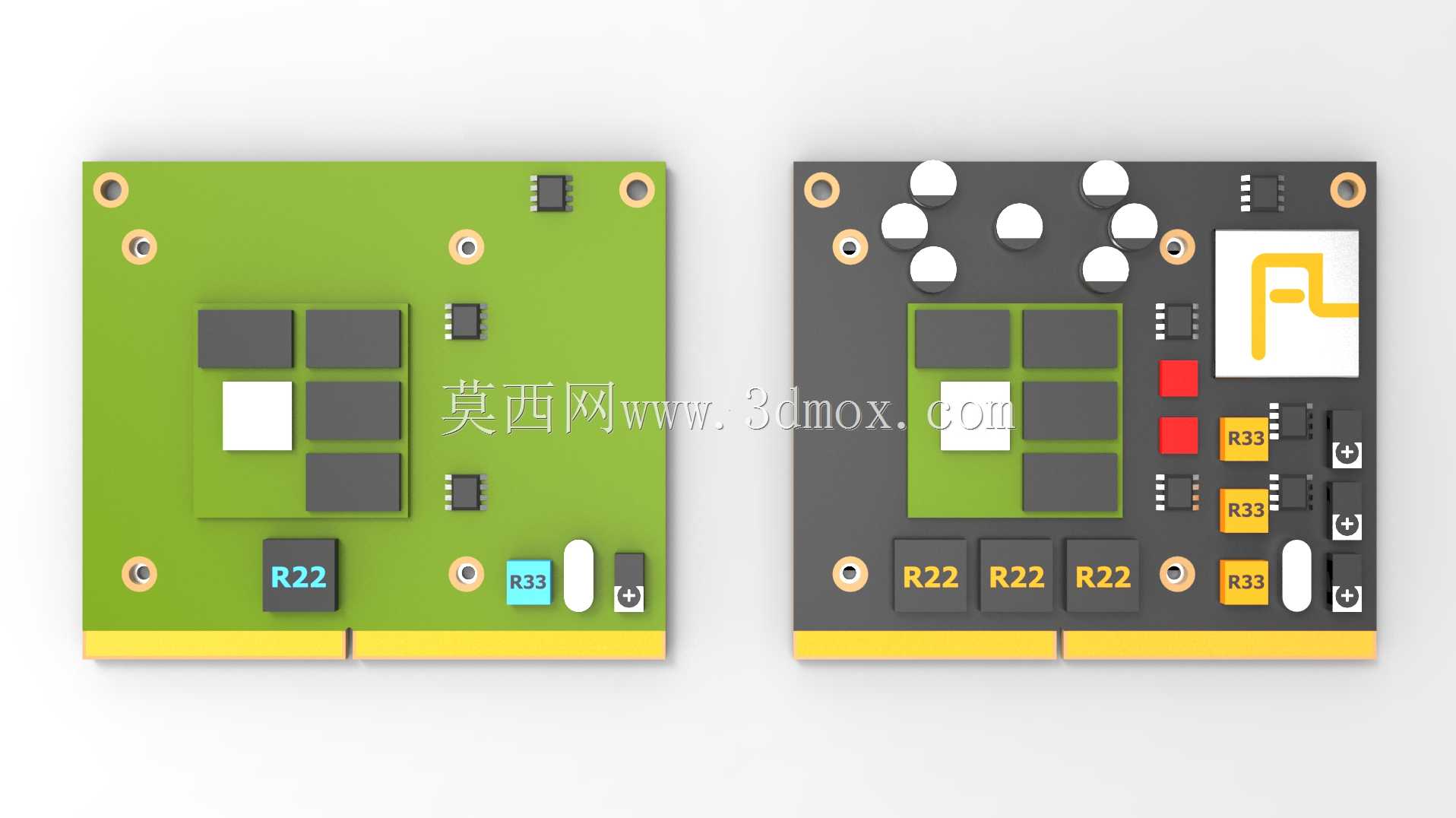

本次呈现的两款MXM规格板卡，均面向嵌入式音频升级场景设计，适配采用MXM-A插槽的工业控制主机、小型化影音工作站、定制化嵌入式计算设备，这类设备往往受限于内部空间，无法搭载全尺寸独立声卡，通过标准MXM插槽扩展音频处理能力，可在不占用PCIe插槽、不额外增加外部扩展位的前提下，提升设备的音频解析与输出性能。两款板卡均严格遵循MXM-A型接口的安装边界设计，金手指区域的尺寸公差控制在0.05mm以内，板身四角的固定安装孔位完全匹配标准MXM插槽的固定柱位置，安装时无需额外修改设备内部结构，可直接替换同规格的其他功能MXM卡，板身整体厚度控制在标准板卡厚度范围内，不会与设备内部的散热结构、相邻板卡产生干涉。从功能设计差异来看，绿色基板的基础款板卡，核心区域预留了主音频处理芯片的焊接位，周边搭配基础的阻容元件，板载R22、R33标识的电阻元件布局紧凑，信号走线做了等长处理，可满足基础的音频信号解码输出需求，适合对音频性能要求不高的常规嵌入式场景；深灰色基板的升级款，在基础款的电路布局基础上，增加了多颗固态电容用于电源滤波，板载多颗R22并联电阻优化信号回路，额外设置了状态指示元件与功能切换触点，右上角预留了专属标识区域，音频信号通路做了分层隔离设计，可有效降低板卡自身的电磁干扰对音频信号的影响，适合对音频输出信噪比、动态范围有更高要求的专业影音场景。两款板卡的元件布局均遵循电子装联的工艺要求，所有贴片元件的焊盘尺寸符合回流焊工艺标准，接插件与大尺寸元件均布置在板卡边缘区域，避免波峰焊或手工焊接时与周边元件产生干涉，板卡底部的金手指做了镀金处理，可保证多次插拔后的接触可靠性，板边做了圆角处理，避免安装时划伤操作人员或设备内部的其他线缆。在实际选型应用中，设计人员可根据设备的音频性能需求选择对应版本的板卡，两款板卡的安装尺寸完全一致，可在同一款设备上实现互换，无需修改设备的结构固定件与插槽电路，大幅降低了设备的迭代设计成本，板卡表面的元件标识清晰，便于生产环节的质检与后期的维护检修，所有元件的选型均采用工业级温宽标准，可在-20℃到60℃的工作环境下稳定运行，适配工业场景下的复杂工作温度条件。
