带WiFi蓝牙功能的USB3与PCIe多屏扩展卡

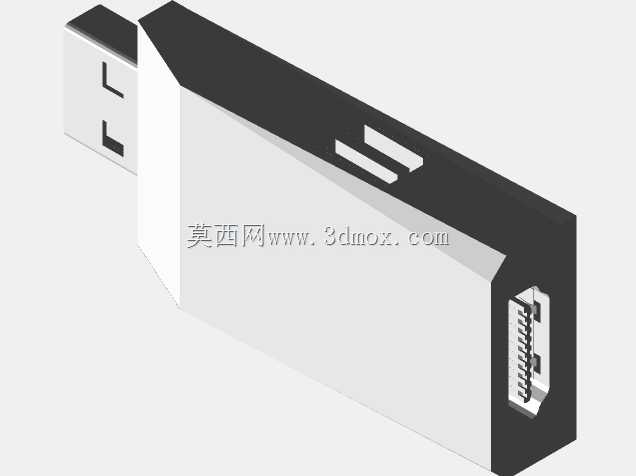

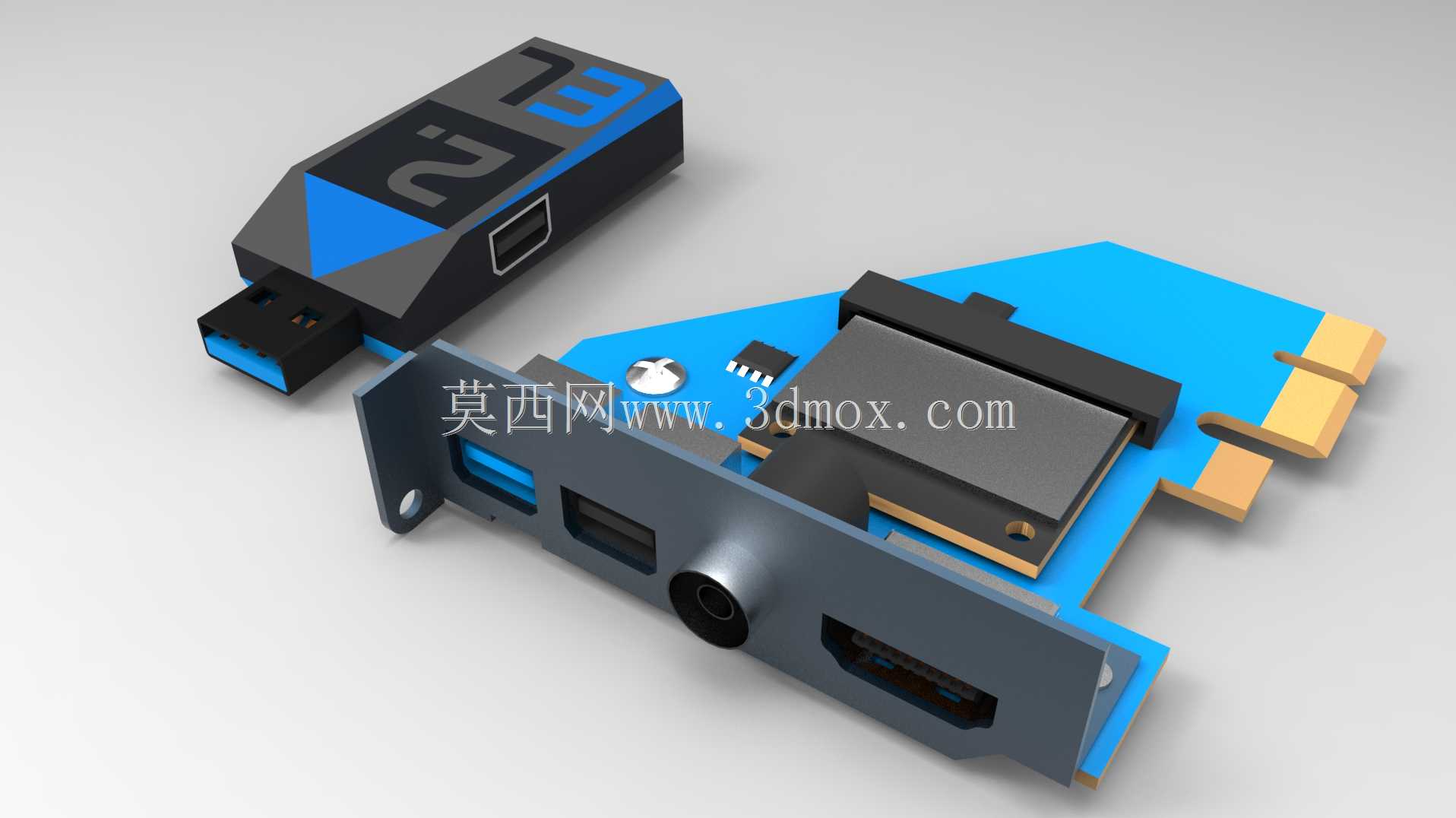

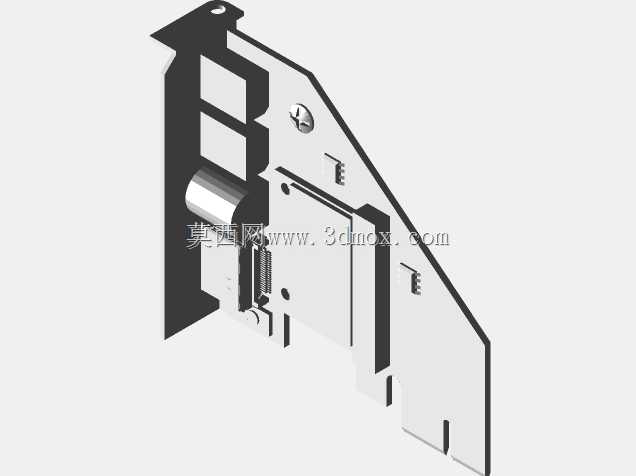

这款扩展硬件同时覆盖外置USB棒形态与内置PCIe x1插卡两种安装形态，主要面向需要多屏显示输出的办公、工控、数字标牌等场景，解决单主机多显示终端的信号输出需求，同时集成无线连接功能，减少主机额外扩展模块的占用。从功能特性来看，两种形态的硬件均支持最高2路4K分辨率显示输出，或是8路1080p分辨率屏幕的信号驱动，能够满足多屏拼接、多窗口独立显示的使用需求，内置PCIe版本还集成了WiFi无线网卡与蓝牙通信模块，在实现显示扩展的同时，为台式主机补充短距离无线连接能力，无需额外占用PCIe或USB接口安装独立无线模块。设计过程中，外置USB3棒形态采用一体化注塑外壳，表面做防滑纹理与品牌标识区域，接口端做防呆倒角处理，适配标准USB3.0 Type-A接口，插入主机后置或前置USB接口即可使用，整体尺寸控制在常规U盘大小范围内，不会遮挡相邻USB接口；内置PCIe x1版本采用标准半高挡板设计，挡板上预留USB3.0 Type-A接口、3.5mm音频接口、HDMI显示输出接口，板卡部分采用标准PCIe x1金手指，适配全系列带PCIe插槽的台式主板，板卡上的核心芯片、无线模块均做合理布局，预留散热间隙，金属挡板做防锈喷塑处理，安装孔位完全符合PCIe设备的标准安装尺寸，挡板高度适配标准机箱与小机箱的安装需求，不会出现干涉机箱内部走线或其他板卡的情况。结构设计上，两种形态的硬件均做了接口强度强化，USB接口与金手指部分采用加厚铜片提升插拔寿命，PCB板做铺铜屏蔽处理，减少显示信号与无线信号之间的互相干扰，外置版本的外壳内部做筋位固定PCB，避免日常插拔造成内部元件松动，内置版本的板卡边缘做圆角处理，安装时不会划伤机箱或操作人员手部，无线模块的天线预留位置避开金属挡板与机箱金属结构，保证无线信号的收发强度。实际使用中，外置USB版本适合笔记本、迷你主机等无多余PCIe插槽的设备，即插即用无需打开机箱安装，内置PCIe版本适合固定安装的台式主机，集成功能更多，信号稳定性更强，两种形态均适配常规的桌面操作系统，无需复杂设置即可实现多屏扩展、无线连接的功能，能够有效降低主机扩展多屏与无线功能的硬件成本，减少接口占用。
