铃木SV650S摩托车45齿后链轮

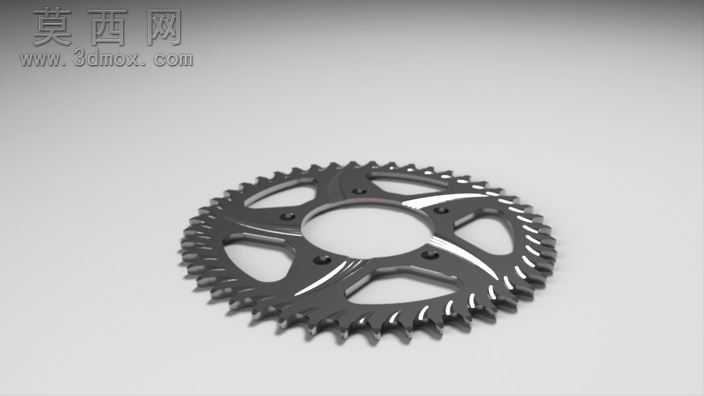

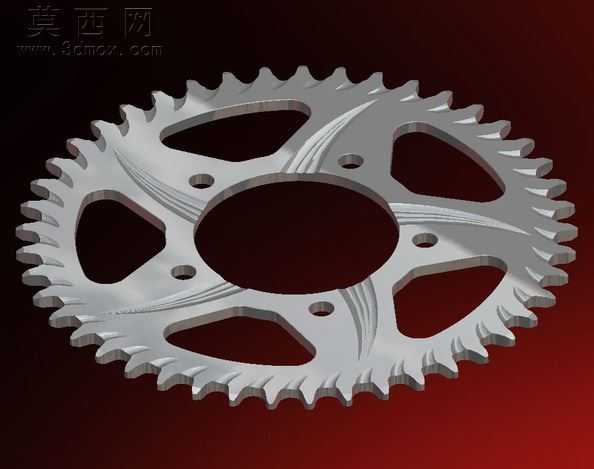

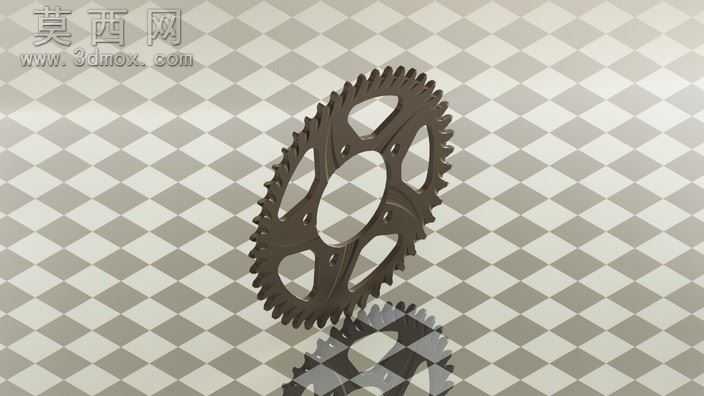

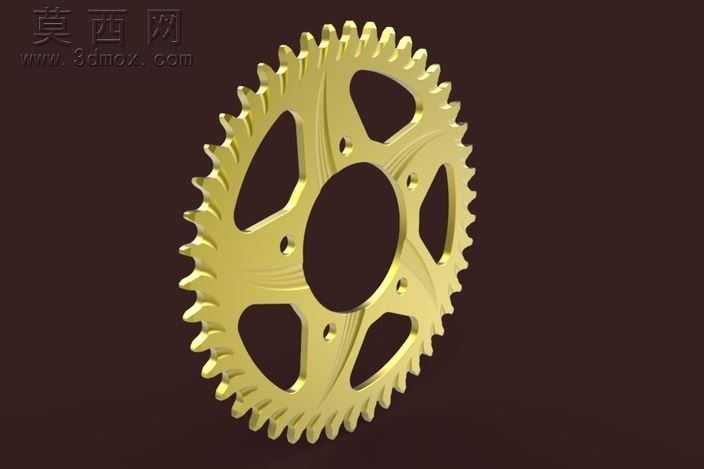

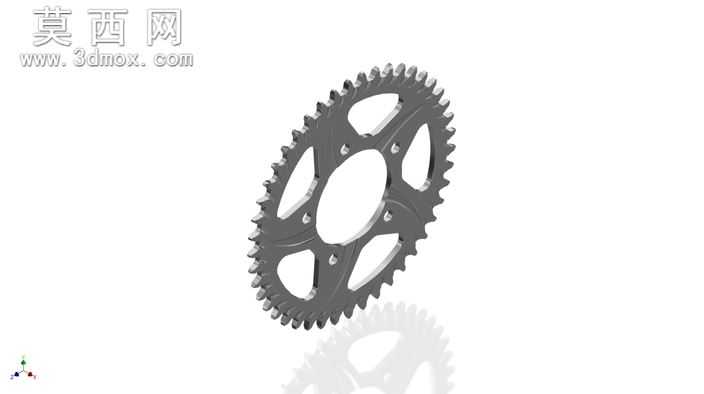

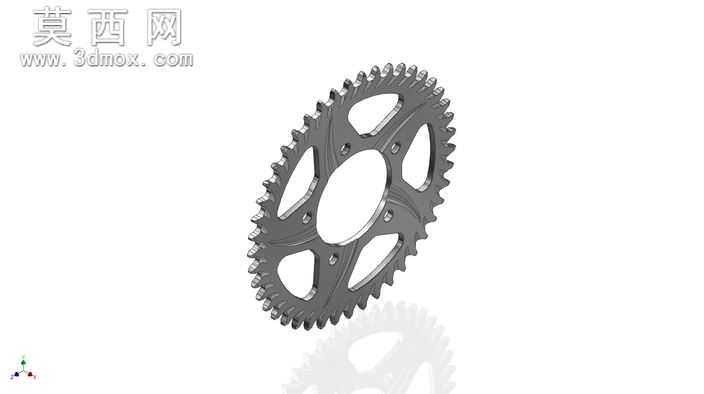

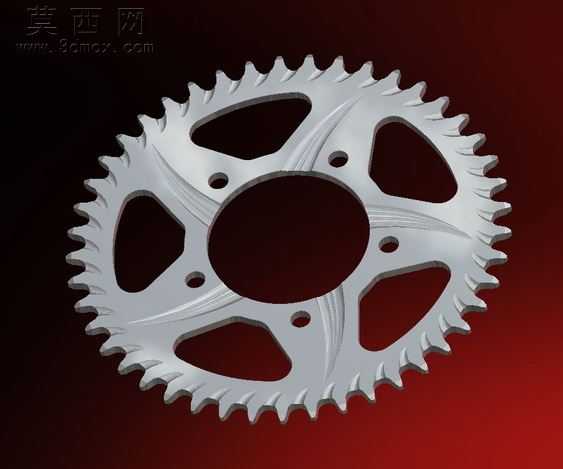

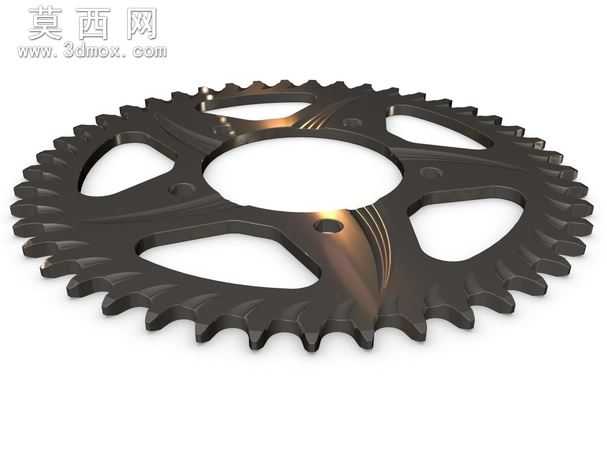

本模型为适配铃木SV650S车型的45齿后传动链轮，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循摩托车链传动系统的设计规范，对链轮的每一处结构尺寸都做了精准还原。模型首先通过草图绘制确定链轮的节圆、齿根圆、齿顶圆基准参数，按照滚子链链轮的齿形标准生成渐开线齿廓，保证每一个轮齿的齿形角度、齿距误差控制在合理范围内，确保与对应规格链条啮合时的传动平顺性。链轮主体采用辐条式镂空结构设计，建模时对五处异形减重孔做了平滑的曲面过渡处理，既还原了原厂链轮的流线型装饰纹理，也通过结构优化模拟了零件在保证结构强度前提下的轻量化设计效果，中心安装孔与周边四个定位小孔的位置度、孔径尺寸都严格按照实车安装参数设定，可直接用于传动系统的装配模拟。材质渲染阶段为链轮赋予了金属钢材质，调整了金属粗糙度与反射参数，还原了钢制链轮经机加工后的金属光泽与表面质感，背景采用渐变暗红色突出零件主体，轮齿边缘的倒角、辐条表面的流线型凹槽都做了精细化的细节处理，避免模型出现棱角生硬、结构失真的问题。设计过程中充分考虑了链轮的实际使用场景，轮齿部分做了厚度方向的拔模与倒角处理，还原了机加工链轮的工艺特征，辐条与外圈齿环、中心安装座的衔接位置做了圆角过渡，避免应力集中的结构缺陷，整体模型结构完整无破面，可用于摩托车传动系统的结构展示、装配校核，也可作为改装链轮设计的参考基础模型，帮助设计者快速理解大排量摩托车后链轮的结构设计逻辑与参数匹配要点。
