带仿真功能的水平螺旋输送设备结构设计

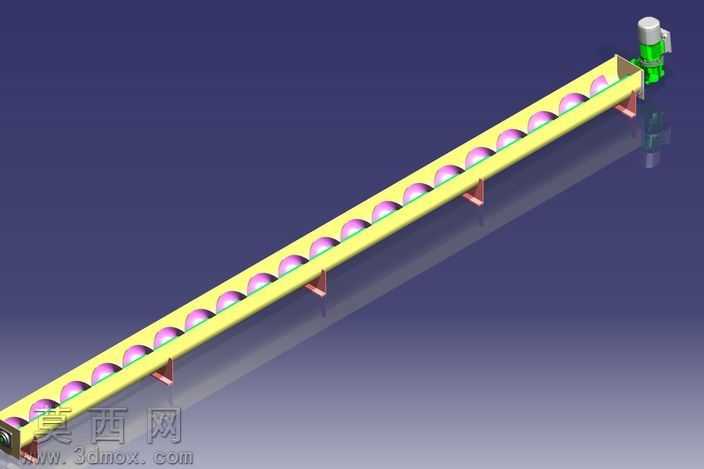

本作品为水平布置的螺旋输送设备三维建模成果，建模过程中首先完成整体方案的布局规划，确定长距离水平输送的主体框架，先搭建U型输送槽的基础轮廓，根据输送距离设定槽体的长度参数，同时匹配对应规格的螺旋叶片轴径、螺距参数，保证螺旋叶片与槽体内壁保留合理的装配间隙，避免运行过程中出现剐蹭卡滞的问题。建模阶段对各零部件进行独立参数化构建，包含端部驱动连接座、中间支撑脚架、尾部轴承座、进料端与出料端的接口结构，每个零件都按照实际机械加工的装配公差预留配合余量，比如驱动端的轴伸尺寸、轴承位的配合精度都参考通用输送设备的设计规范设定。材质渲染环节针对不同部件匹配对应的工业材质属性，输送槽体采用哑光黄色工业漆材质模拟实际设备的涂装效果，螺旋叶片与中心轴采用金属抛光材质体现机加工零件的金属质感，驱动端的动力单元分别做了电机外壳的铸铝质感、减速箱的铸铁哑光质感区分，支撑脚架采用红棕色防锈漆材质，整体渲染效果还原了工业现场设备的真实视觉表现。结构设计上采用多组等间距布置的支撑脚架承托长槽体，避免长距离输送过程中槽体出现下挠变形，驱动端布置在设备出料侧，符合螺旋输送机常规的驱动布置逻辑，可降低螺旋轴的受力载荷，延长核心部件的使用寿命。本次设计同步完成了运动仿真模块的搭建，可模拟设备运行时螺旋叶片的转动状态、物料沿槽体向前输送的动态过程，验证螺距参数、转速参数与输送效率的匹配关系，排查结构设计中存在的运动干涉问题，确保整体结构的合理性与可行性，可作为同类输送设备设计、教学演示的参考三维模型使用。
