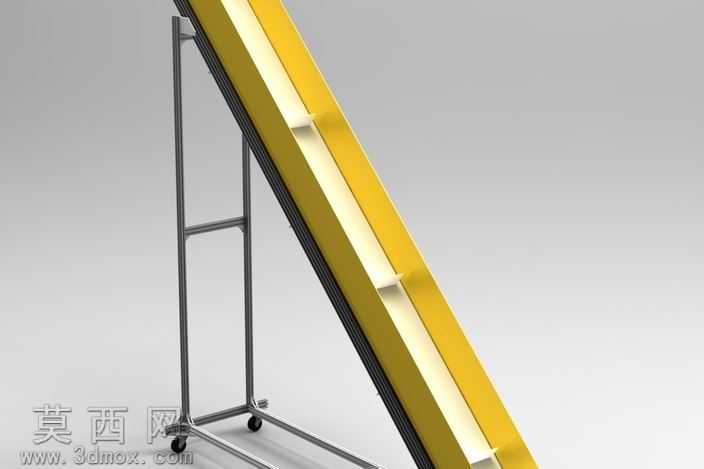

Z型爬坡物料提升皮带输送机三维设计

本作品为Z型爬坡物料提升输送机的三维设计方案，采用通用三维建模软件完成全参数化建模，所有零部件均按照实际工业生产的尺寸比例进行1:1还原，建模过程中严格遵循机械设计的公差配合规范，对机架、输送皮带、挡料结构、支撑脚轮、驱动单元等部件分别进行独立建模后完成整体装配，装配过程中添加了符合实际运动逻辑的配合约束，可直观模拟设备运行时的皮带传动、物料抬升动作。渲染阶段采用工业产品级渲染参数，对不同部件赋予对应真实材质：机架部分采用哑光喷塑金属材质，还原碳钢方管焊接机架的磨砂金属质感，表面添加细微的颗粒纹理模拟实际喷涂效果；输送皮带采用黄色耐磨PU材质，调整材质的粗糙度与反光度，还原工业皮带的柔韧哑光质感，皮带表面的挡料条与皮带主体做一体化材质处理，同时添加细微的接缝纹理提升真实感；底部脚轮采用黑色橡胶与金属支架组合材质，橡胶部分添加轻微的磨损纹理，金属支架部分做镀锌亮面金属处理，还原万向脚轮的真实外观。结构设计上，设备采用倾斜Z型布局，可实现低位进料、高位出料的物料抬升输送需求，倾斜段角度经过合理测算，兼顾物料抬升高度与设备占地面积的平衡；机架采用方管焊接框架结构，中部设置横向加强横梁提升整体结构刚性，避免长距离倾斜输送产生的结构形变；底部配置带刹车万向脚轮，方便设备在生产车间内灵活移位与定位固定；驱动端采用齿轮电动机直连驱动辊筒的结构，简化传动链路，降低设备运行故障概率，皮带表面设置等距分布的挡料隔板，可避免倾斜输送过程中物料下滑，适配颗粒状、小块状散料的提升输送需求。设计思路围绕工业生产中不同工位间的物料高差转运需求展开，在保证输送稳定性的前提下尽可能简化设备结构，降低生产制造成本与后期维护难度，整体模型结构完整，细节丰富，可直接用于方案展示、结构参考以及教学演示使用。
