小型皮带式馅料输送整平设备结构设计

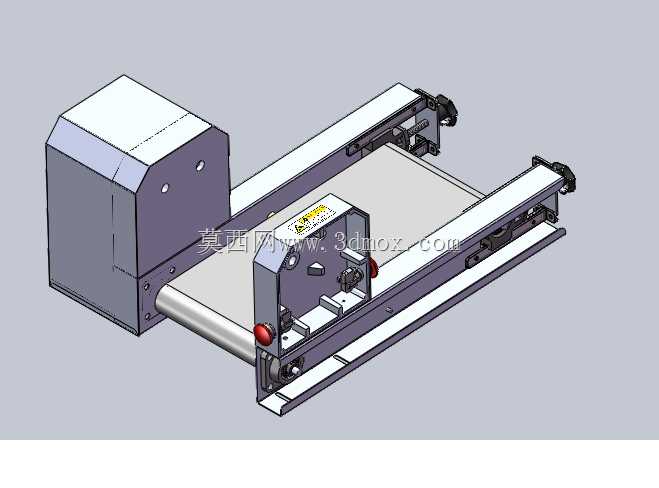

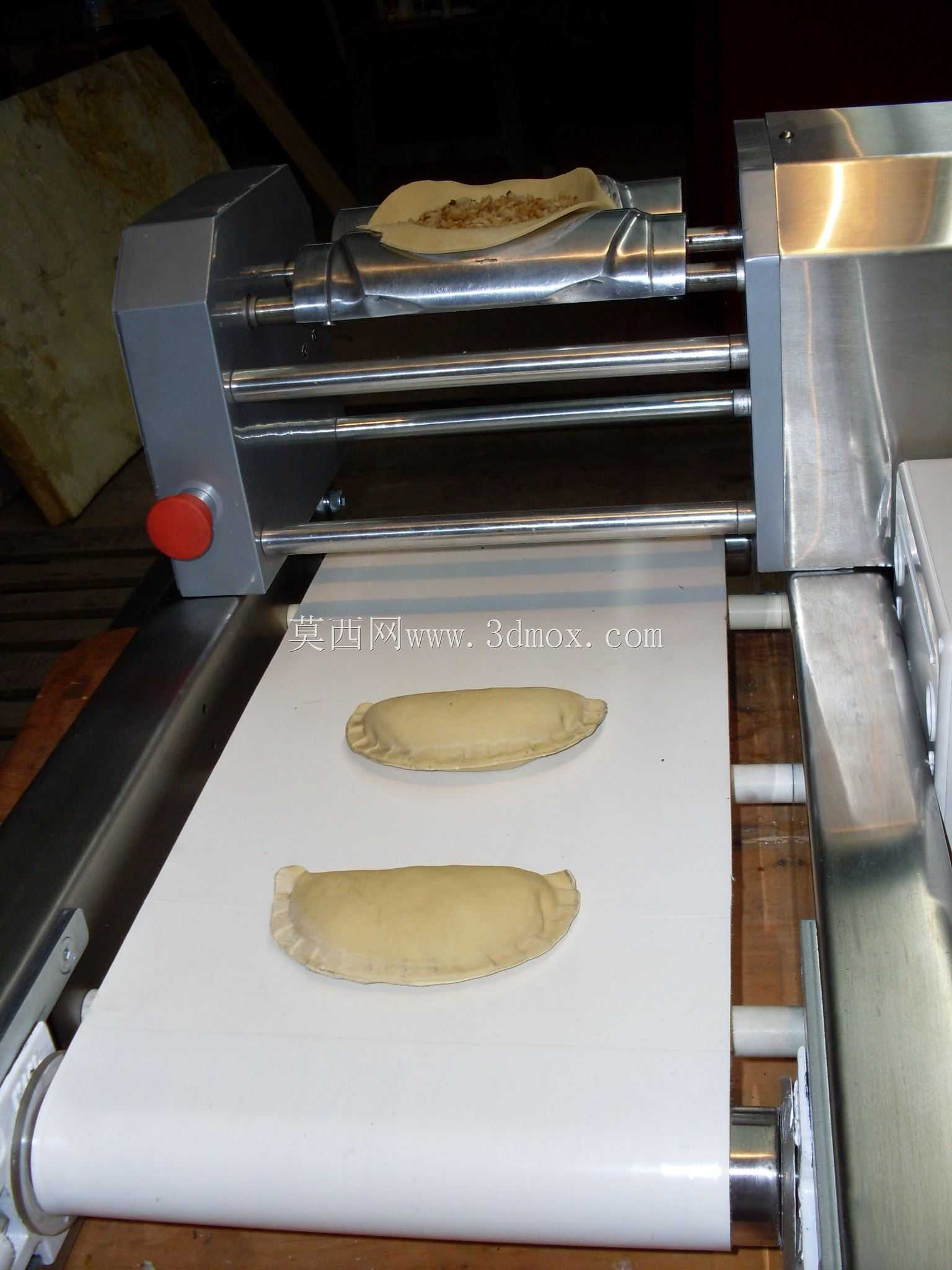

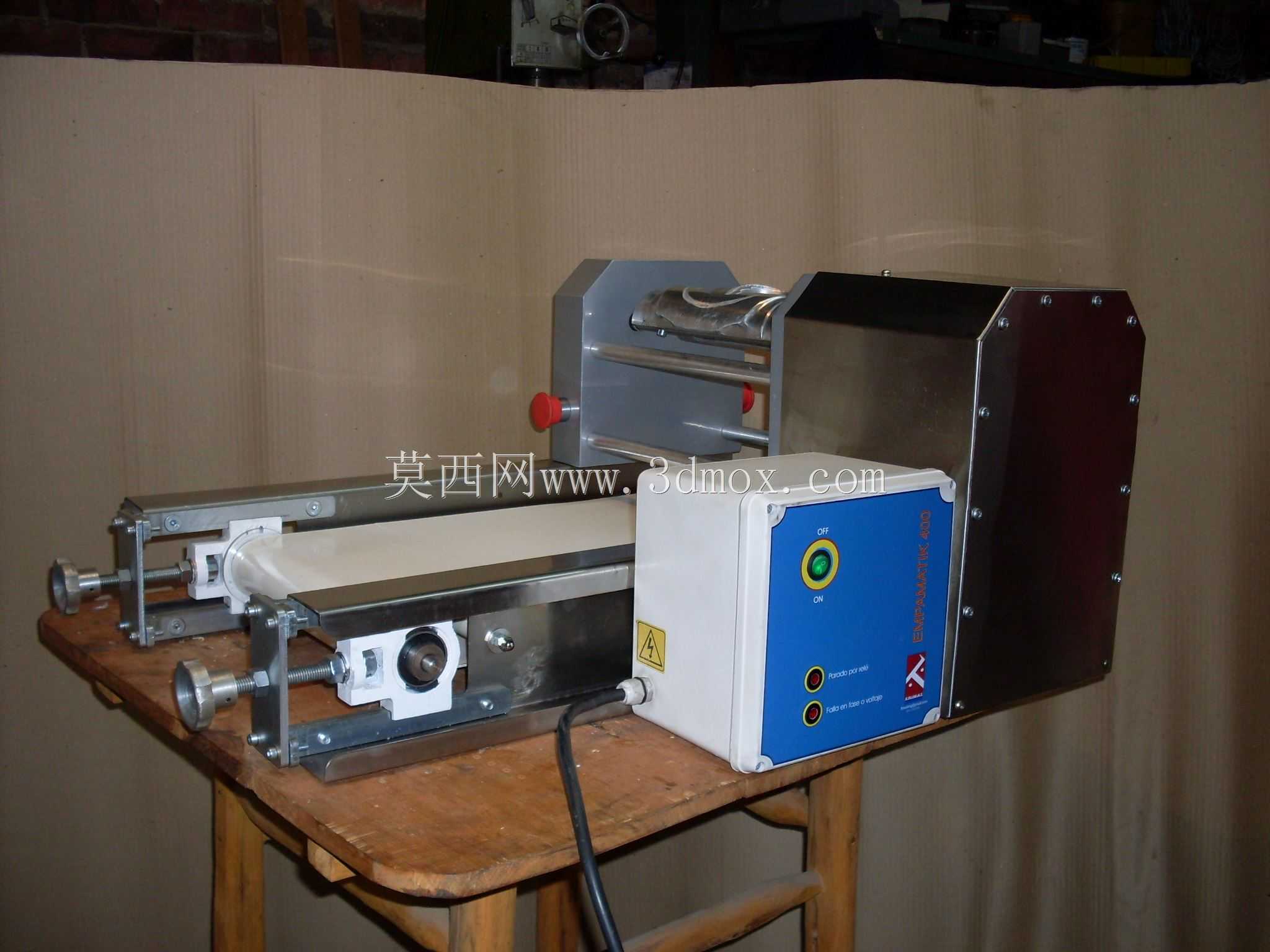

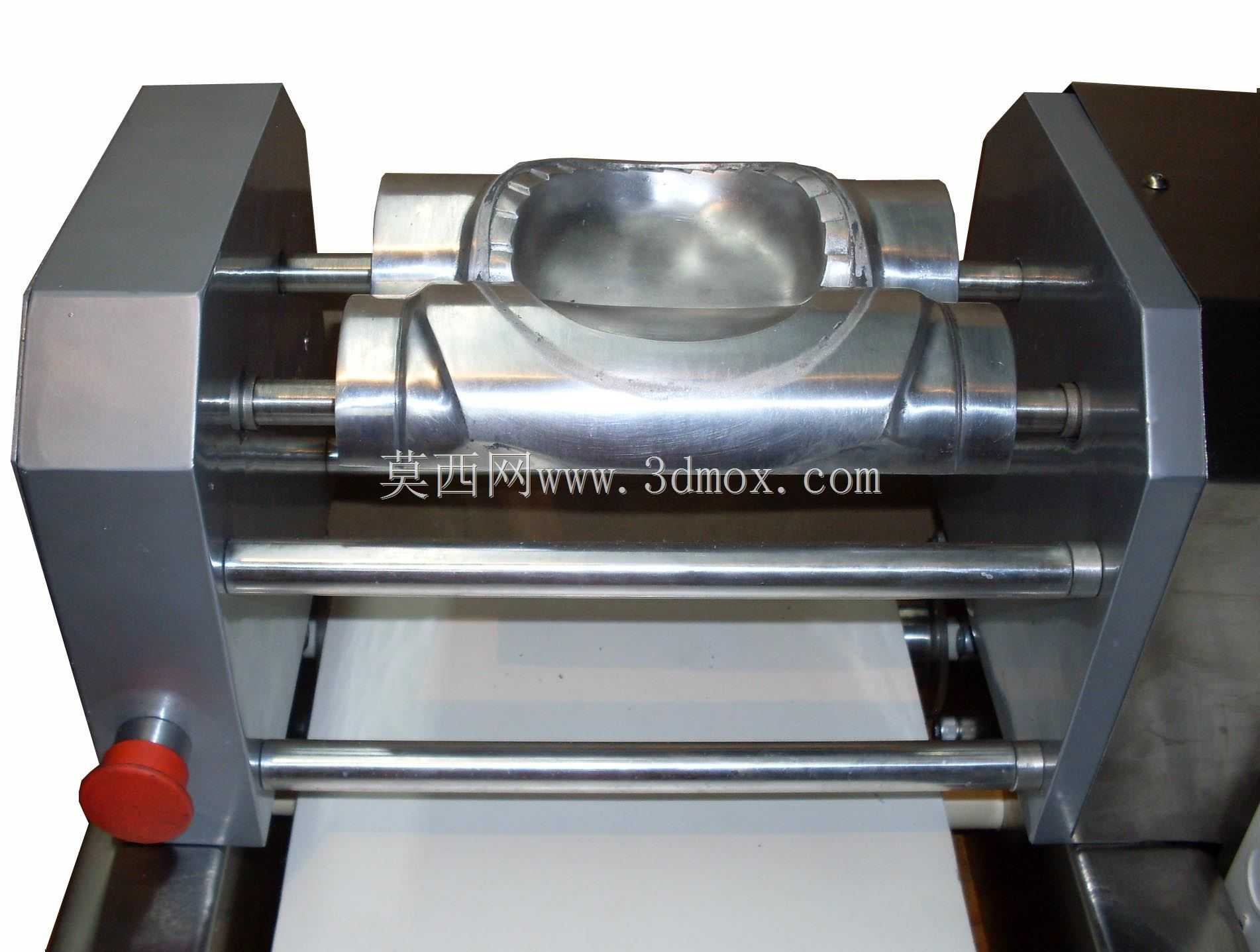

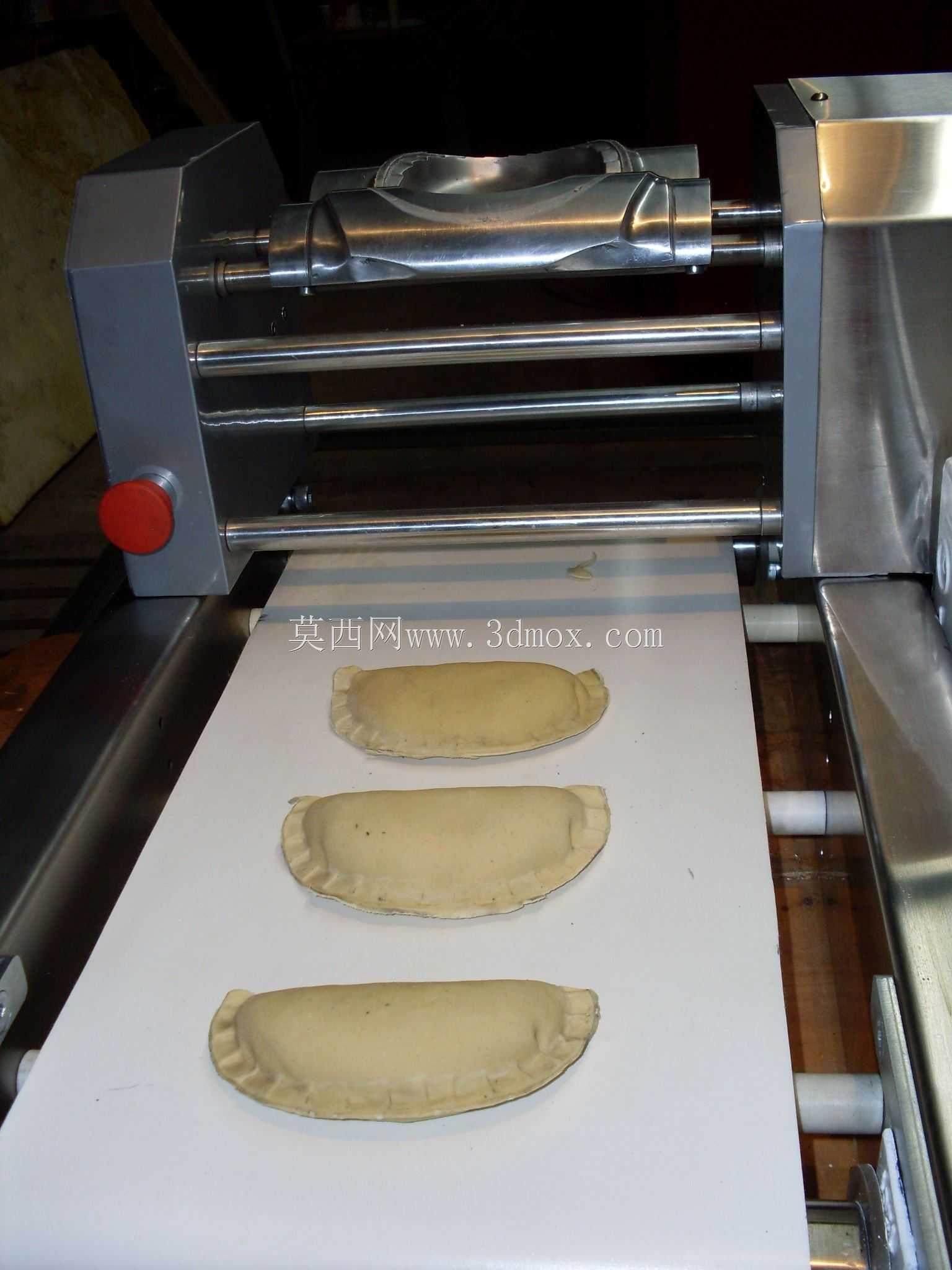

这款小型皮带输送设备主要面向面点馅料加工的前置工序场景，在馅饼、包子等带馅食品的量产线中，承担馅料定量输出后的输送与初步整平功能，可衔接前端馅料挤出机构与后端包制成型设备，填补小产能生产线中馅料转运、规整的工位缺口。设备整体采用卧式悬臂布局，主动辊筒集成在左侧的动力仓内，从动张紧辊布置在输送架末端，两侧机架采用折弯钣金一体成型，既保证了机架的结构刚性，又能控制整体自重，方便在紧凑的食品加工工位间移位安装。从结构设计逻辑来看，左侧动力仓将驱动电机、传动齿轮组完全封闭在内，避免加工过程中馅料碎屑、粉尘落入传动部件造成卡滞，也符合食品加工场景的卫生清洁要求，仓体边角做了大圆弧过渡处理，无清洁死角。输送段上方设置的可调式整平压架，是这款设备的核心功能结构，压架通过侧边的快拆旋钮固定在机架导轨上，可根据不同馅料的输送厚度需求，上下调整压辊与皮带面的间隙，针对黏度较高的肉馅、莲蓉馅等物料，压架侧边加装的红色急停按钮可在物料卡滞时瞬间切断动力，避免皮带过载扯裂或传动齿轮崩齿。设备的安装边界控制较为紧凑，整体宽度不超过400mm，输送段长度控制在600mm区间，进料端高度可适配常见的馅料挤出头出料高度，出料端可直接对接包馅机的进料口，无需额外增设转接溜槽。皮带采用食品级白色PU材质，两侧机架内侧设置了挡边条，避免输送过程中馅料从皮带侧边洒落，张紧机构采用尾部螺杆调节结构，无需拆解机架护板即可完成皮带松紧度调整，日常维护操作门槛较低。在实际工况适配中，这款设备的输送速度可通过动力仓内的调速器进行无级调整，能匹配不同产能的包馅设备节拍，当输送颗粒状馅料时，可将整平压架抬起，仅作为平皮带输送机使用，适配多品类馅料的加工需求，机架底部预留了四个安装孔位，既可以直接放置在工作台面使用，也可以通过螺栓固定在生产线架体上，安装灵活性较强。
