起重吊装用带轴承旋转吊钩结构设计

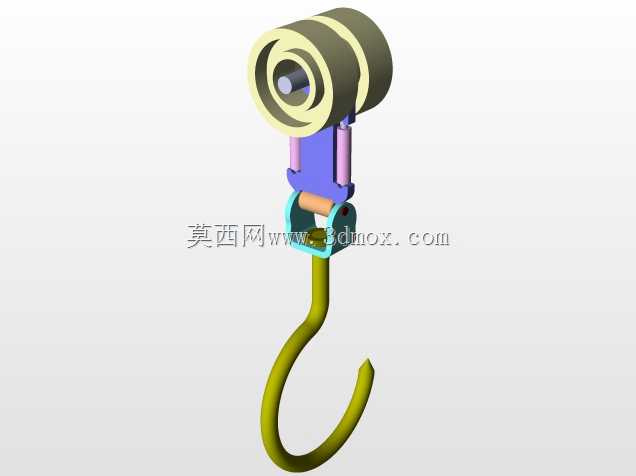

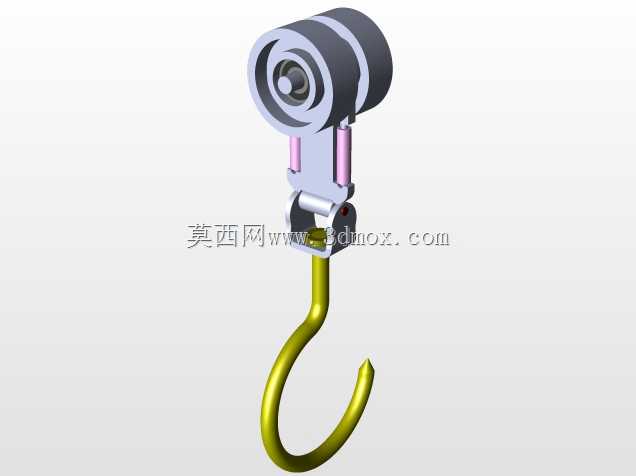

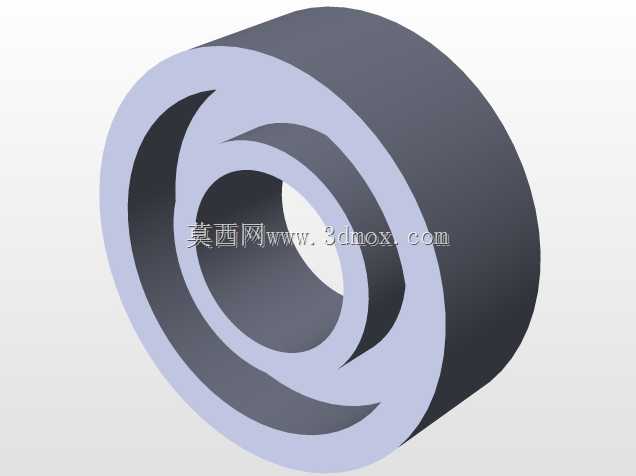

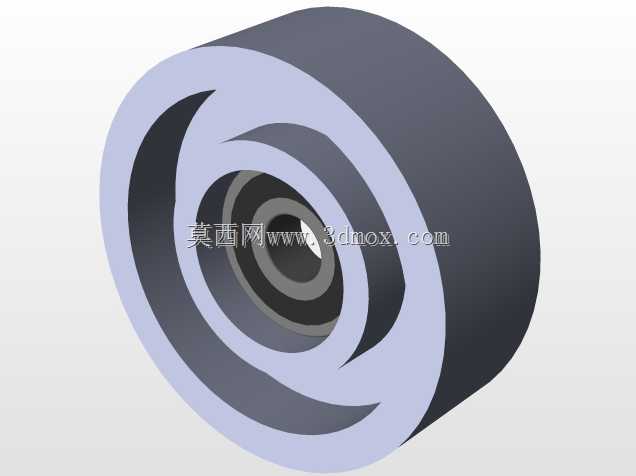

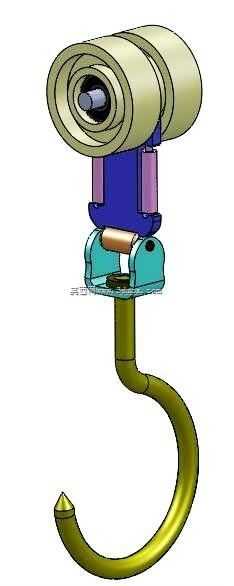

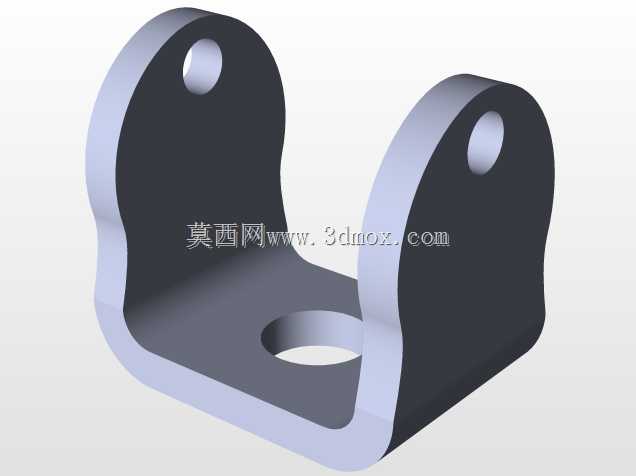

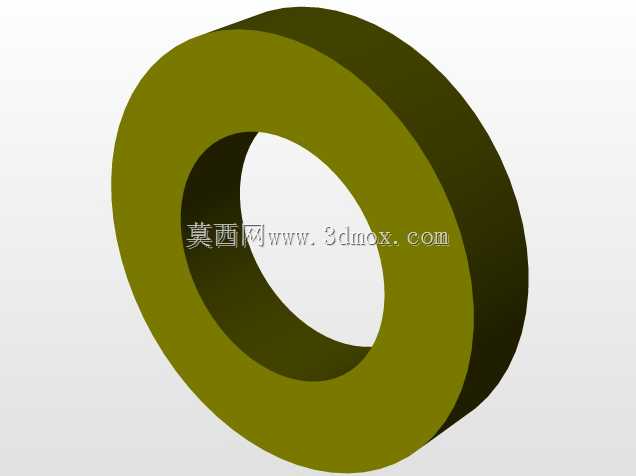

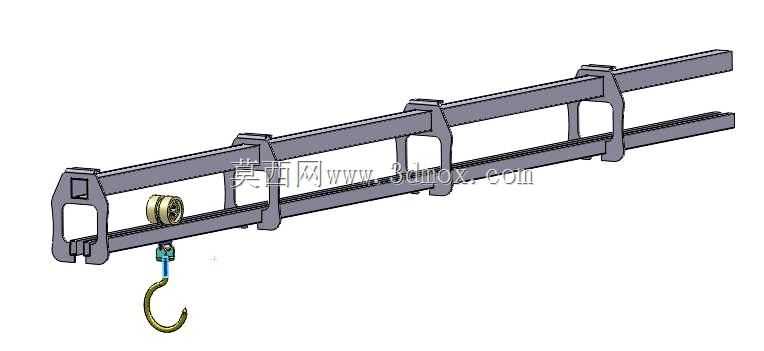

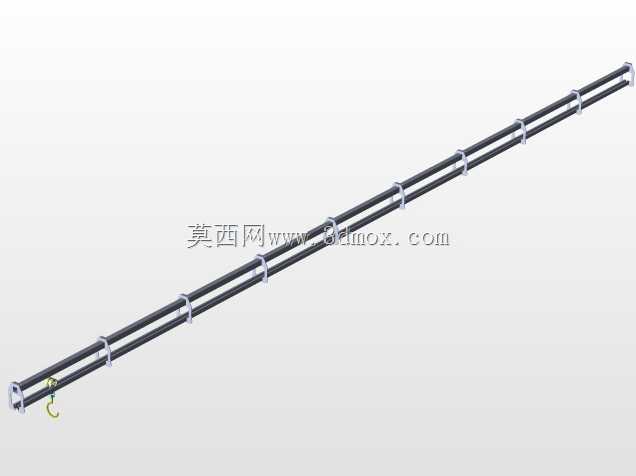

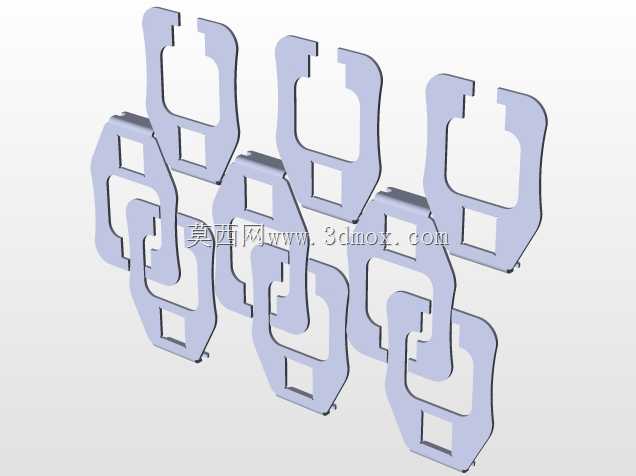

该吊具结构主要面向车间物料转运、轻型设备吊装、生产线工位上下料等场景设计，可适配手动葫芦、小型电动提升装置、轻型起重横梁等配套设备使用，核心作用是在吊装作业中承载被吊物件重量，同时允许吊件在起吊过程中绕垂直轴线自由回转，避免吊索扭结、物件偏转带来的作业风险。从功能结构来看，上部采用双列叠置的卷绕式缓冲承载结构，内置回转支撑副，可承受径向与轴向的复合载荷，相比普通固定式吊钩，能抵消吊装过程中物件转动产生的扭转力矩，降低吊具与吊索的磨损速率；中部设置连接基座与横向销轴，将上部回转段与下部钩体做铰接式连接，允许钩体在纵向平面内有小角度摆幅，适配起吊瞬间的载荷冲击，避免硬连接带来的应力集中问题；下部钩体采用大曲率圆弧钩型，钩尖做钝化收头处理，既保证吊索、吊环能顺利滑入钩底承载区，也能防止作业过程中吊索意外脱钩，钩身截面采用渐变式设计，从钩颈到钩底逐步调整截面厚度，匹配不同位置的受力分布，减少冗余材料的同时保证结构强度。设计过程中优先考虑安装边界的适配性，上部回转段的顶端连接位采用标准圆柱接口，可直接匹配市面主流轻型起重设备的下端连接法兰，无需额外加工过渡连接件；整体结构的横向最大轮廓控制在适配1吨级以内轻型吊装作业的尺寸区间，钩体开口尺寸满足常规吊装带、卸扣的穿入需求，纵向总长度预留足够的操作空间，避免吊件与上部起重设备发生干涉。建模过程中对各运动副的配合间隙做了工程化预留，回转副的间隙控制在合理范围，既保证转动顺畅无卡滞，也避免间隙过大带来的吊装晃动问题；铰接销轴处设置了轴向限位结构，防止作业过程中销轴脱出，所有棱边均做了倒钝处理，避免应力集中同时减少安装使用过程中的磕碰划伤风险。该结构可直接用于轻型起重设备的配套吊具选型参考，也可作为非标吊装工装设计的基础结构，根据实际承载需求调整各部分截面尺寸与材料选型即可适配不同吨位的吊装场景。
