十字滑块式平行轴偏心补偿传动耦合件

项目分类:3D模型 发布时间:2021-10-16 ID:317904
  • 十字滑块式平行轴偏心补偿传动耦合件
  • 十字滑块式平行轴偏心补偿传动耦合件
  • 十字滑块式平行轴偏心补偿传动耦合件
  • 十字滑块式平行轴偏心补偿传动耦合件
  • 十字滑块式平行轴偏心补偿传动耦合件

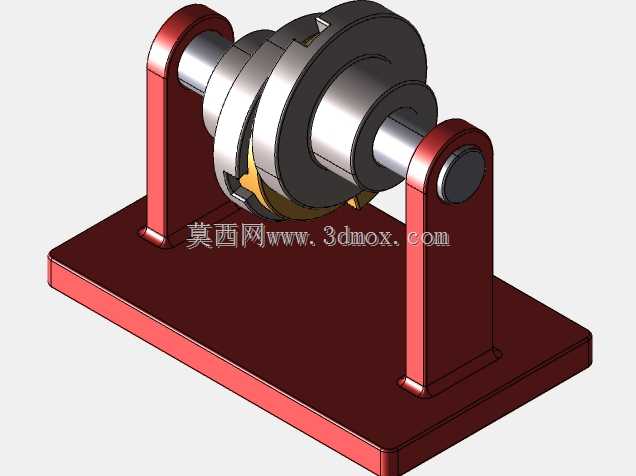

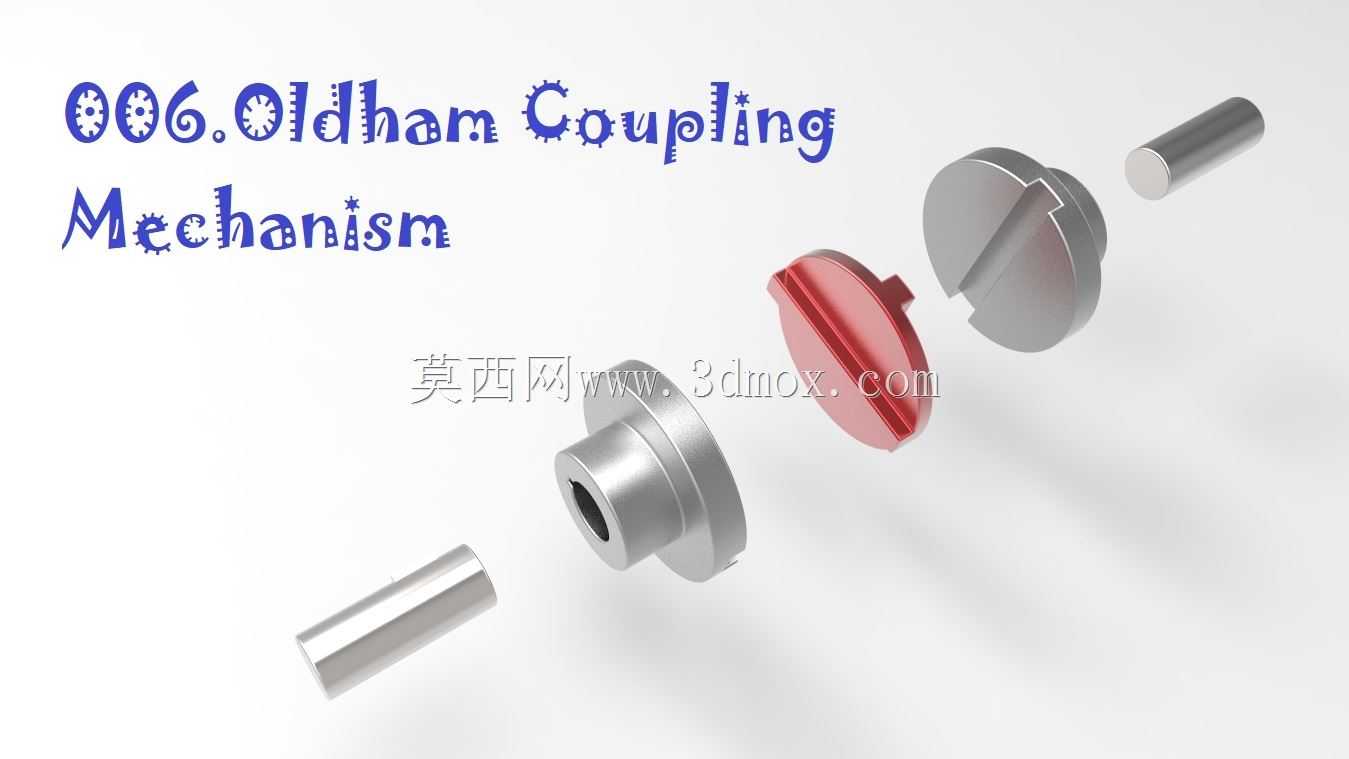

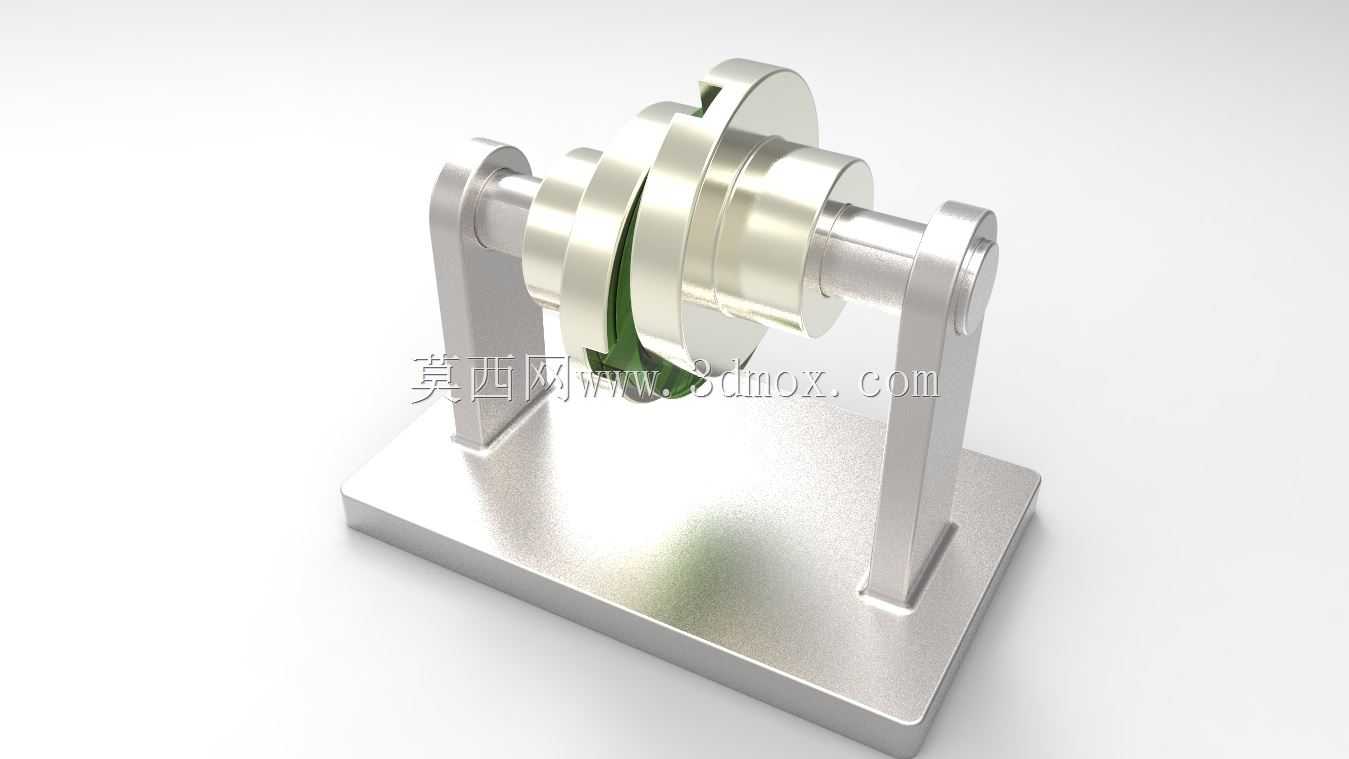

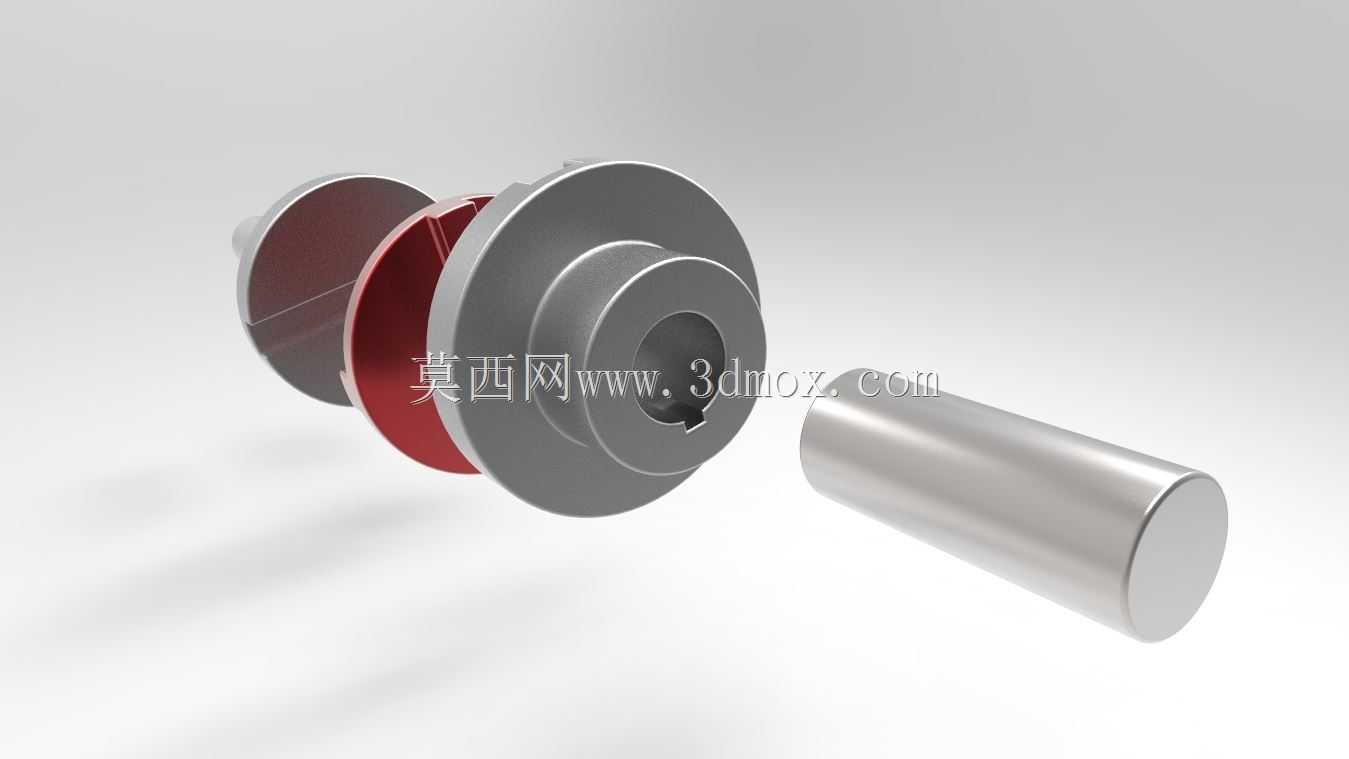

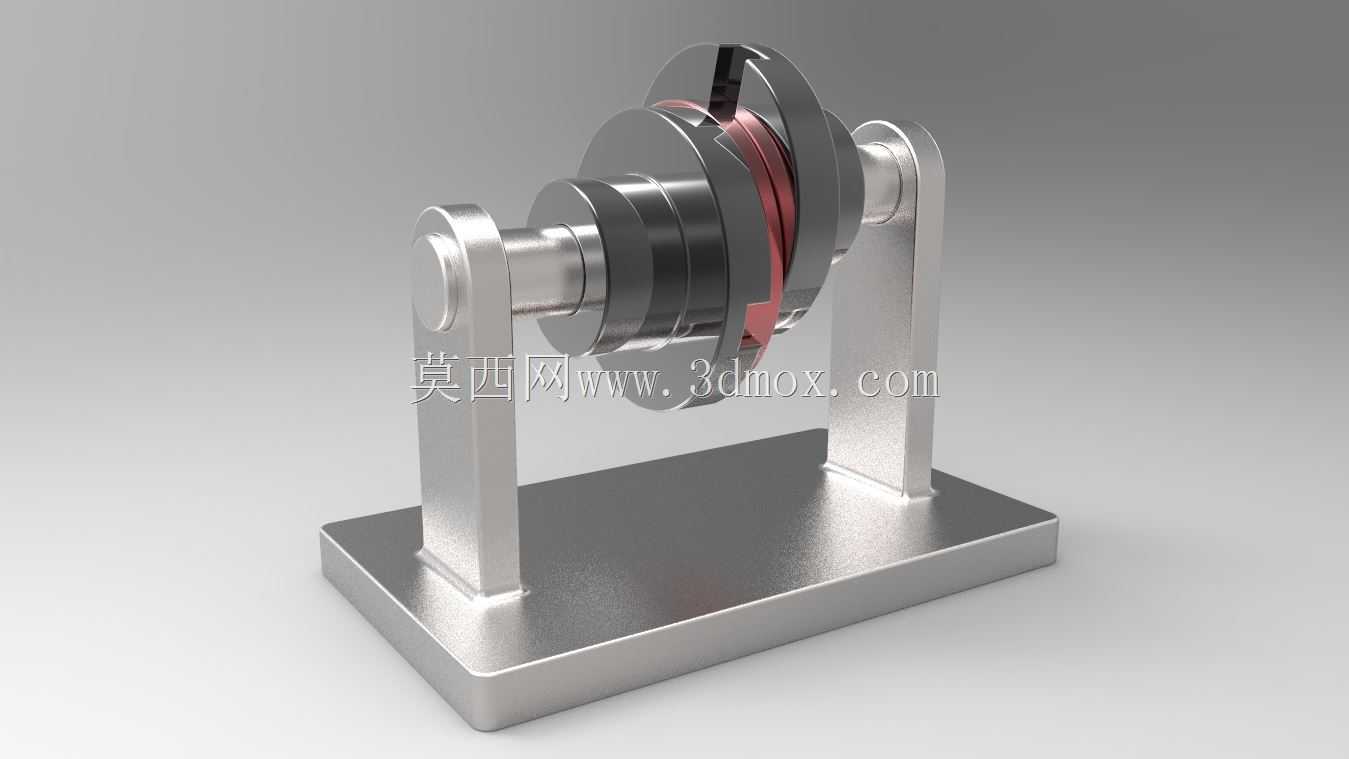

这类耦合传动结构主要用于两平行轴存在一定径向安装偏心偏差的传动场景,在轻工输送设备、小型实验台架、桌面级自动化模组、低速轻载的传动链路中应用十分广泛,相比刚性直连联轴器,它不需要安装时严格保证两轴的同轴度公差,能在两轴存在固定径向偏移的工况下稳定传递扭矩,避免轴端因强行对中产生的附加弯曲应力,延长支撑轴承与轴件的疲劳寿命。整套结构由两端带凸榫的轴连接盘、中间带十字交叉滑槽的滑块盘组成,两端连接盘的凸榫分别嵌入中间滑块互相垂直的两个滑槽内,传动过程中中间滑块会随两轴的偏心量在两个滑槽方向做小幅滑动,以此补偿径向安装偏差,不会像弹性联轴器那样存在橡胶元件老化、弹性体疲劳碎裂的问题,适合在常温、无强腐蚀的常规车间环境下长期使用。从安装边界来看,两端轴连接盘的轴孔可根据实际配接的轴径做适配设计,常规适配的轴径范围覆盖3mm到20mm的轻载传动场景,整体外径通常为轴径的3到4倍,轴向总长度控制在外径的1.2倍以内,安装时不需要额外预留轴向窜动的大空间,只要保证两轴的平行度公差在2°以内,径向偏心量不超过滑块滑槽的有效行程即可正常工作,滑槽的有效行程一般设计为整体外径的15%左右,能覆盖绝大多数现场安装的对中误差范围。设计这类结构时,首先要根据传递的额定扭矩计算凸榫与滑槽的接触挤压应力,滑块与两端连接盘的接触面要做表面硬化处理,降低长期滑动带来的磨粒磨损,滑槽的边角位置要做小圆角过渡,避免应力集中导致凸榫根部断裂;中间滑块的材质可根据工况选择,普通工况用45号钢调质处理即可,有低噪音需求的场景可选用POM或尼龙材质,能大幅降低滑动摩擦产生的异响,但尼龙材质的额定传递扭矩会比钢制件低40%左右,选型时要预留足够的扭矩安全系数。实际装配时要注意在滑槽与凸榫的接触面涂抹少量润滑脂,减少滑动面的干摩擦,日常维护只需要定期检查滑动面的磨损量,当滑块滑槽的配合间隙超过轴径的1%时更换中间滑块即可,维护成本远低于膜片联轴器、波纹管联轴器等高精度柔性传动件,对安装调试人员的技术要求也更低,非常适合非精密级的通用传动链路使用。
