汽车雨刮用曲柄摇杆传动结构

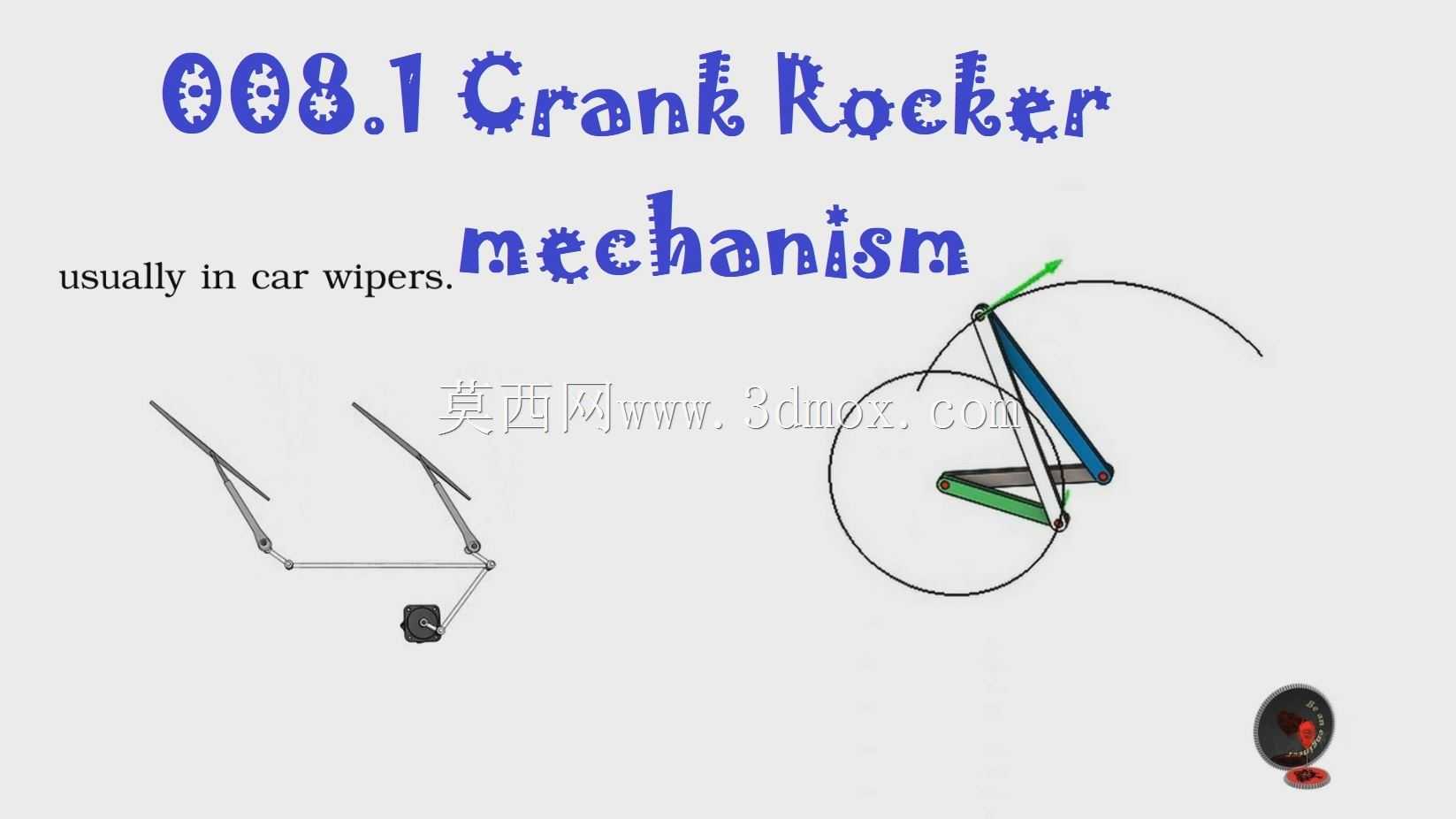

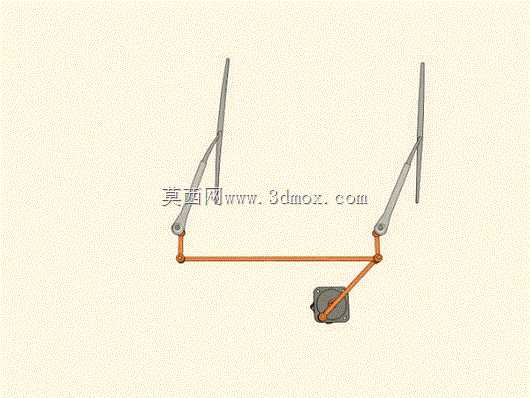

　　日常乘用车前挡风雨刮的往复摆动动作，核心依托的就是曲柄摇杆机构的运动转换特性，这类结构能将电机输出的连续圆周旋转，转化为雨刮臂所需的固定角度范围内的往复摆转，完全匹配雨刮清扫挡风玻璃的动作需求。从结构组成来看，整套传动单元包含做整周回转的曲柄段、连接曲柄与输出摇杆的连杆件，以及绕固定铰支座做定角度摆动的摇杆段，四个铰接转动副的位置精度直接决定了输出摆角的范围与运动平顺性。设计这类传动结构时，首先要根据雨刮所需的实际清扫摆幅确定摇杆的极限摆动角度，通常乘用车前雨刮的单臂摆角在90度到120度区间，再通过四杆机构的杆长解析计算，反推曲柄、连杆的对应长度，同时要校验机构的最小传动角，避免传动过程中出现死点或者传动效率过低的问题，

　　尤其是雨刮工作时会受到玻璃表面的摩擦阻力，传动角过小会导致电机负载骤增，甚至出现卡滞异响。安装边界层面，整套机构的固定铰点需要贴合车身前围板的安装位布局，曲柄的回转直径不能超出前围内部的预留安装空间，避免转动时与周边的线束、通风管路发生运动干涉，摇杆的输出端要与雨刮臂的安装轴精准同轴，保证摆动力矩的平稳传递。实际应用中，这类曲柄摇杆结构除了车用雨刮场景，还广泛用于各类需要将连续旋转转化为定角度往复摆动的工业设备上，比如轻工生产线的摆料机构、农业机具的往复筛动单元，核心都是利用四杆机构的运动转换特性，相比齿轮齿条或者凸轮式的往复结构，曲柄摇杆的组成零件更少，铰接副多为转动配合，磨损后维护调整更方便，运动过程的冲击载荷更小，适合中低速、

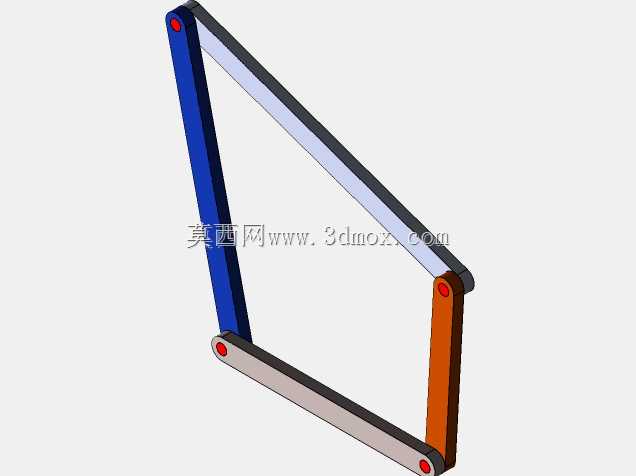

　　固定摆幅的往复传动场景。建模过程中需要重点关注各铰接点的配合间隙，预留合理的转动公差，避免实体装配时出现铰接过紧无法转动的问题，同时各杆件的截面强度要匹配传递的扭矩大小，尤其是连杆作为二力杆，要校核受压状态下的稳定性，避免长期交变载荷下出现杆件弯曲变形，影响输出摆角的精度。
