多工位集成式气动驱动执行模组

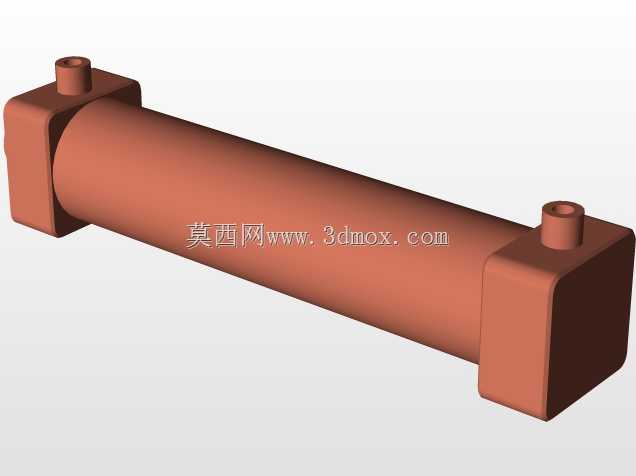

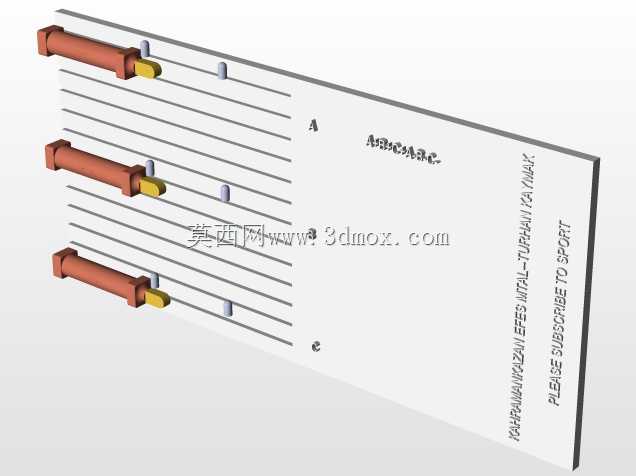

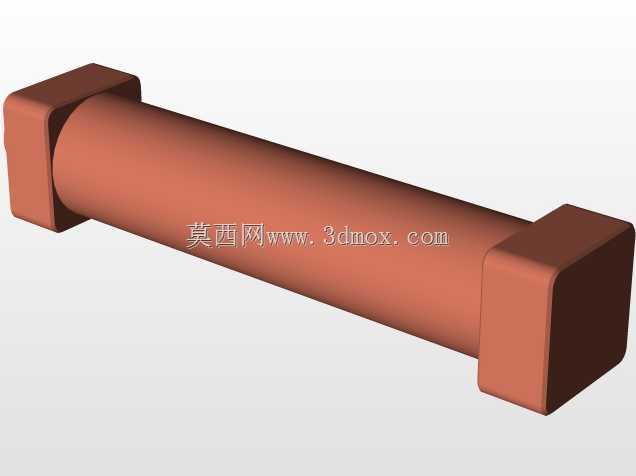

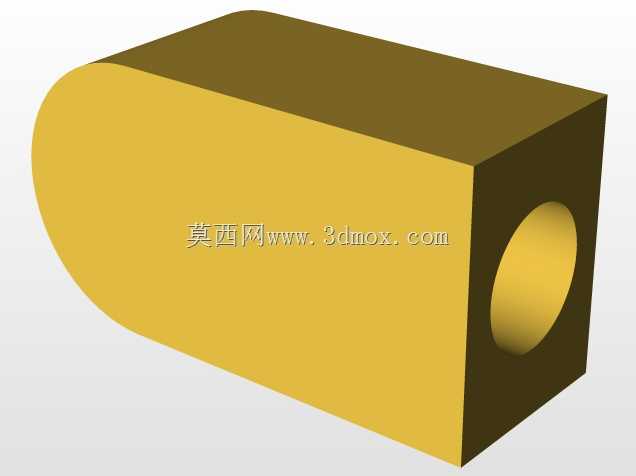

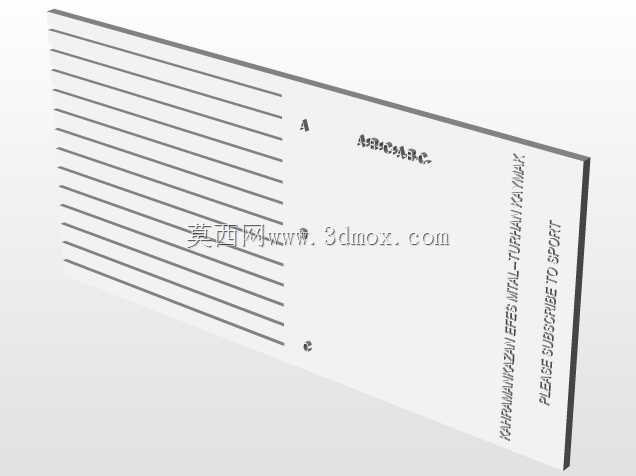

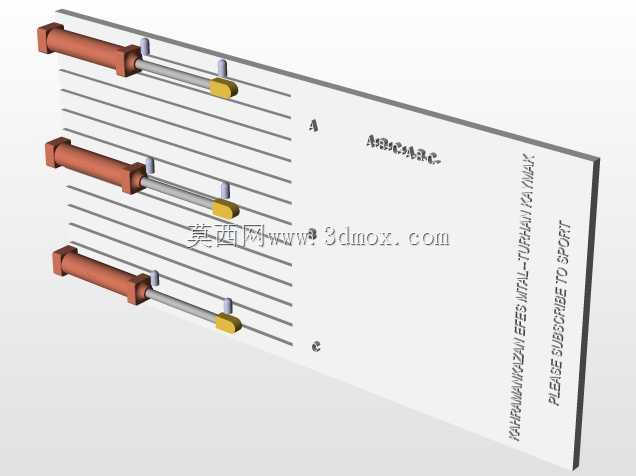

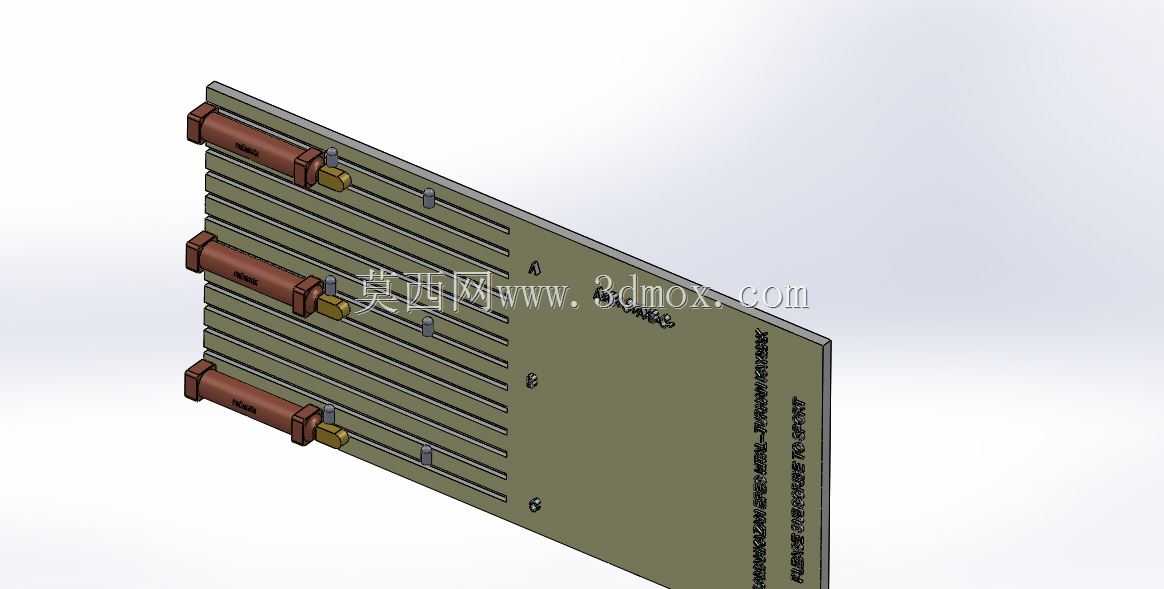

这套气动执行结构常应用在轻工装配、电子元器件分拣、小型工件移位这类需要多工位同步往复动作的产线场景中，区别于零散的气缸独立安装方案，它将三组平行布置的气缸直接集成在同一块安装基板上，省去了每个气缸单独设计安装支架、单独排布气路的冗余工序，在紧凑的安装空间内就能实现三路独立的直线往复输出。从结构设计逻辑来看，安装基板同时承担了气缸定位、气路导流、整机固定三个核心功能，基板内部加工有连通的气路通道，不需要在外部铺设大量零散气管，既减少了气路接头漏点的出现概率，也让整体外观更规整，避免产线运行过程中气管剐蹭周边设备的风险。三组气缸沿基板长度方向等距排布，每一组气缸的输出端都预留了执行件安装接口，可以根据实际工位需求加装推块、吸嘴、夹爪等不同的末端执行件，适配不同的作业动作要求。安装边界上，基板侧边预留了成排的固定安装孔位，可以直接通过螺栓固定在设备的型材机架或者安装立板上，不需要额外加工转接板，基板上的气路接口统一布置在气缸侧方，对接气源管路时可以集中排布，减少气路弯折。实际使用过程中，三路气缸可以独立控制动作时序，也可以同步动作完成平行工位的批量作业，相比单气缸分散安装的方案，整体安装占用的横向空间缩减近四成，气路接头数量减少一半以上，日常维护时只需要检查集中布置的气路接口即可，不需要逐段排查零散气管的破损情况。气缸与基板的连接采用嵌入式定位结构，气缸缸体嵌入基板的定位槽内后再通过侧向紧固件锁死，长时间往复动作也不会出现气缸偏移、输出轴线错位的问题，输出端的直线度保持能力优于普通支架安装的气缸结构。基板表面做了硬质氧化处理，在车间多尘、有少量切削液飞溅的环境下也能保持较好的防锈能力，气路通道内部做了光滑倒角处理，压缩空气通过时的阻力更小，气缸动作响应速度比外接气管的方案更快，适配高速节拍的产线作业需求。
