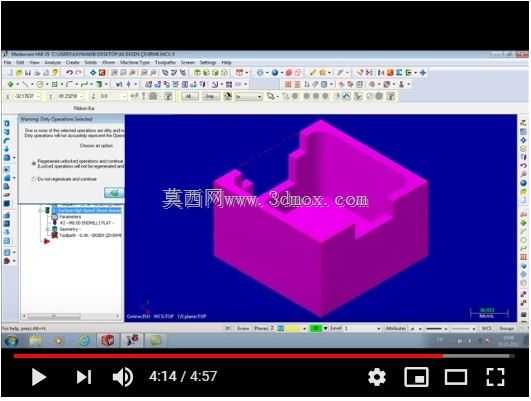

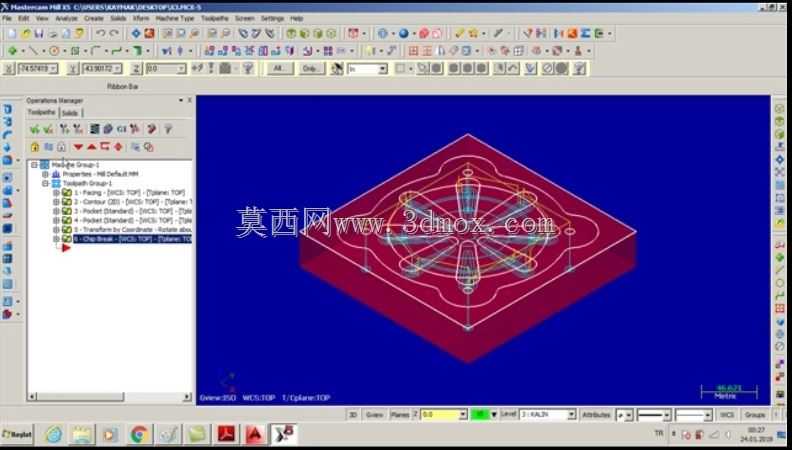

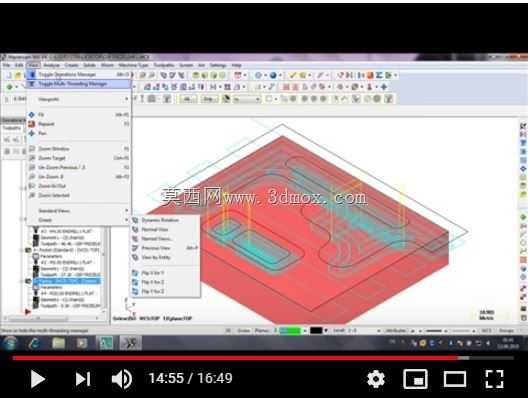

开放式槽型安装基座结构设计展示

这款槽型基座构件在实际产线中多用于小型功能模块的承载安装，常见于电子检测工位、小型工装夹具的固定底座场景，也可作为轻型物料导向的围挡结构使用，在3C产品组装工位、小型零部件检测线的定位治具中适配性较强。从结构设计逻辑来看，整体采用三面围合的开放式槽型布局，内侧预留的凸起卡位是为了匹配对应安装模块的定位缺口，装配时无需额外加装定位销，直接将功能模块沿槽体滑入即可完成初步定位，能减少装配环节的紧固件使用量，降低后期维护的拆装难度。构件的壁厚设计遵循均匀受力原则，转角处均做了圆弧过渡处理，避免注塑或铣削加工时出现应力集中导致的变形问题，槽口边缘的止口结构可配合上盖实现密封防护，在有少量粉尘、切削液飞溅的工位也能稳定承载内部安装的功能元件。从安装边界来看，基座底部预留了四个沉头安装孔位，孔位间距按照通用工业铝型材的槽距标准设计，可直接固定在欧标2020或3030型材搭建的机架上，无需额外加工转接板；槽体内部的有效容纳空间可适配长宽尺寸不超过槽内净空、高度不超过侧壁高度2/3的功能模块，侧壁上预留的小缺口是为走线或气动接头穿过预留的通道，避免管线被槽体挤压磨损。实际使用中，这类基座不需要承受大吨位载荷，主要承担模块定位、轻度防磕碰防护的作用，设计时特意将侧壁高度设置为内部安装模块高度的1.2倍，既不会遮挡模块的操作面，又能在侧面受到意外碰撞时为内部元件提供缓冲防护。建模过程中对所有配合面都做了公差预留，卡位凸起的尺寸按照H7公差带设置，既能保证安装时的顺畅滑入，又不会出现装配后晃动的问题，底部沉头孔的深度经过核算，安装后螺丝顶面不会超出基座底面，保证基座放置在型材表面时能完全贴合，不会出现安装倾斜的问题。
