手摇式滚筒间歇运动机构教学演示装置

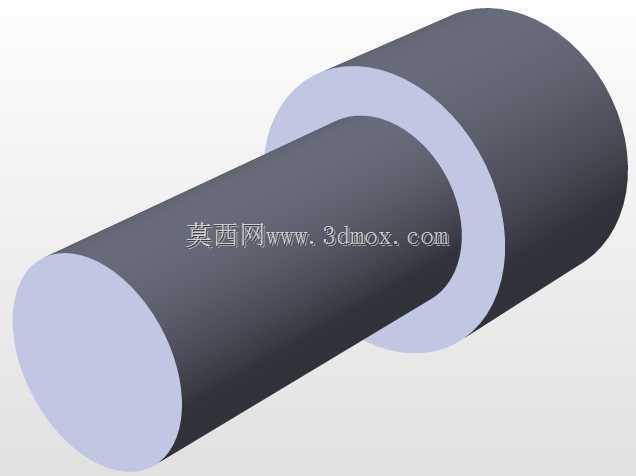

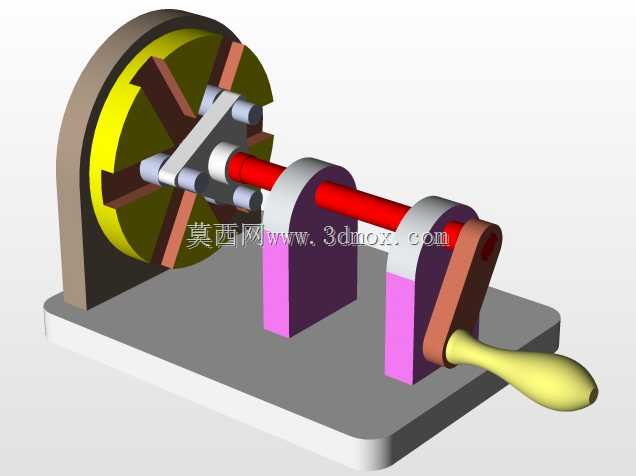

这套手摇驱动的滚筒运动机构，常被用于职业院校机械原理课堂的教具演示，也可作为小型轻工设备中工位转位、间歇送料单元的原理验证载体。从结构布局来看，整套机构通过底部平板式安装基座完成所有部件的定位固定，两个带圆弧过渡的立式支撑座沿轴向排布，为贯穿的传动主轴提供径向支撑，避免长轴运转时出现挠曲变形，支撑座与基座之间采用平面贴合定位，可通过螺栓完成紧固，安装时需保证两个支撑座的同轴度误差控制在0.05mm以内，防止主轴转动卡滞。

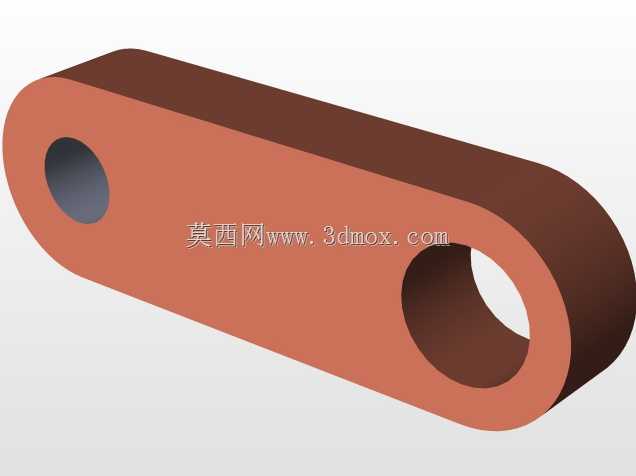

驱动端采用摇柄式手动输入结构，摇柄与主轴之间通过偏心曲柄结构完成动力衔接，摇柄的握持段做了圆弧过渡处理，手动转动时施力顺畅无突兀硌手感，主轴中段通过拨叉构件与前端的槽轮式滚筒形成配合，当摇柄带动主轴连续回转时，拨叉上的圆柱销会依次嵌入滚筒端面的径向槽内，带动滚筒完成定角度的间歇转位，当圆柱销脱离径向槽后，滚筒上的圆弧锁止面会与主轴上的锁止弧块贴合，让滚筒在停歇阶段保持位置固定，不会出现惯性滑移。

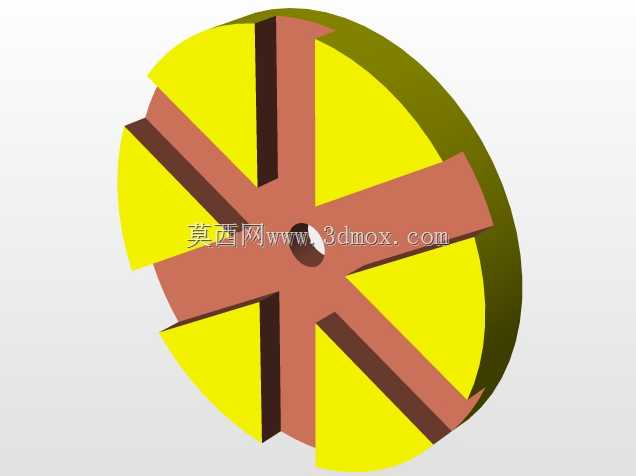

前端滚筒采用辐条式镂空结构，既降低了整体转动惯量，让手动驱动时更省力，也能直观展示内部的拨合配合关系，滚筒的径向槽数量可根据实际需要的分度数调整，这套演示结构采用6槽布局，对应每次转位60度的分度精度，可满足多工位间歇输送、转台分度等场景的原理演示需求。在实际设备改造场景中，这类机构可替换手动摇柄为伺服电机驱动，适配自动化生产线的间歇送料、工件转序工位，相比凸轮间歇分割器，这类槽轮式滚筒结构加工难度更低，维护成本更小，适合中低速、分度精度要求在0.1度级别的工况使用。

安装边界方面，整套机构的基座预留了四个沉头安装孔，可直接固定在工作台面或者设备机架上，轴向总长度可根据实际安装空间调整支撑座的间距，滚筒的外径尺寸也可根据配套的工装夹具安装需求做等比例缩放，设计时需重点校核拨销与槽轮的接触强度，避免高速运转时出现接触应力过大导致的磨损过快问题，同时锁止弧的配合间隙需控制在0.02-0.04mm之间，间隙过大会导致停歇阶段滚筒窜动，间隙过小则会出现转动卡滞。
