手摇式链式联动波浪运动演示装置

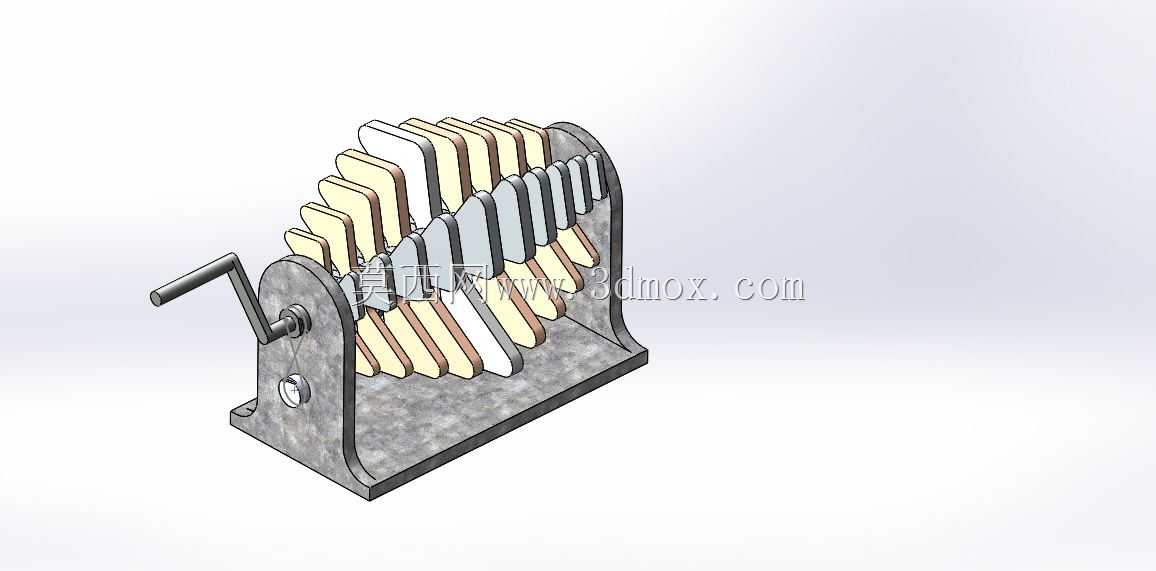

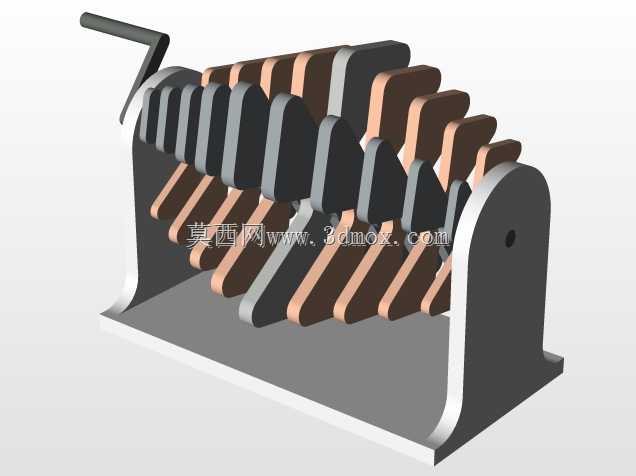

这款手摇驱动的链式联动装置，核心依托链条传动实现多组片状构件的规律起伏运动，常被用作机械原理教学演示载体，也可放置于工业科普展厅作为直观的传动效果展示件，帮助初学者快速理解链传动的运动传递逻辑与多构件同步联动的实现方式。从结构设计逻辑来看，装置整体采用立式框架支撑结构，底部为一体式铸造质感的安装基座，预留了四个沉头安装孔位，可直接通过螺栓固定在工作台或展示台面上，基座整体长宽尺寸控制在200mm×120mm区间，整体高度约180mm，安装时无需额外预留过大的周边操作空间，仅需在摇臂侧预留80mm的操作空间即可满足手摇操作的空间需求。驱动端采用侧向伸出的曲柄摇臂结构，摇臂与主轴通过平键连接传递扭矩，主轴两端通过带座轴承固定在两侧立式支撑板上，支撑板与基座采用螺栓紧固连接，保证传动过程中的结构刚性，避免高速摇转时出现结构晃动。传动核心采用单侧布置的精密滚子链条，链条上按固定节距铰接多组异形片状构件，每组构件的另一端通过导向槽约束在支撑板的预设弧形轨道内，当摇臂带动主轴链轮转动时，链条带动各片状构件沿导向槽做规律的升降起伏运动，从外侧观察可形成连续的波浪式视觉效果，直观展现链传动的运动传递特性。设计过程中重点考量了构件间的运动干涉问题，每片片状构件的轮廓都经过运动仿真校验，相邻构件在运动全行程内保留0.5mm的安全间隙，避免转动过程中出现卡滞或摩擦异响；导向槽的弧度经过反复优化，保证构件运动过程中无死点，手摇操作时的扭矩均匀，无明显的顿挫感。装置的所有外露构件都做了圆角钝化处理，避免演示操作时划伤操作人员，两侧支撑板上预留了透明护罩的安装螺孔，可根据使用场景加装亚克力护罩，既不影响内部运动结构的观察，也能防止操作时衣物、手指卷入传动间隙。从实际应用场景出发，这类装置除了教学演示用途外，也可作为文创摆件的机械核心结构，通过调整片状构件的外形与配色，衍生出不同视觉效果的动态艺术装置，其传动结构的设计思路也可迁移到小型物料分拣设备的拨料机构设计中，利用多构件的规律起伏实现小型工件的有序输送。
