可3D打印拼装互锁益智榫卯结构件

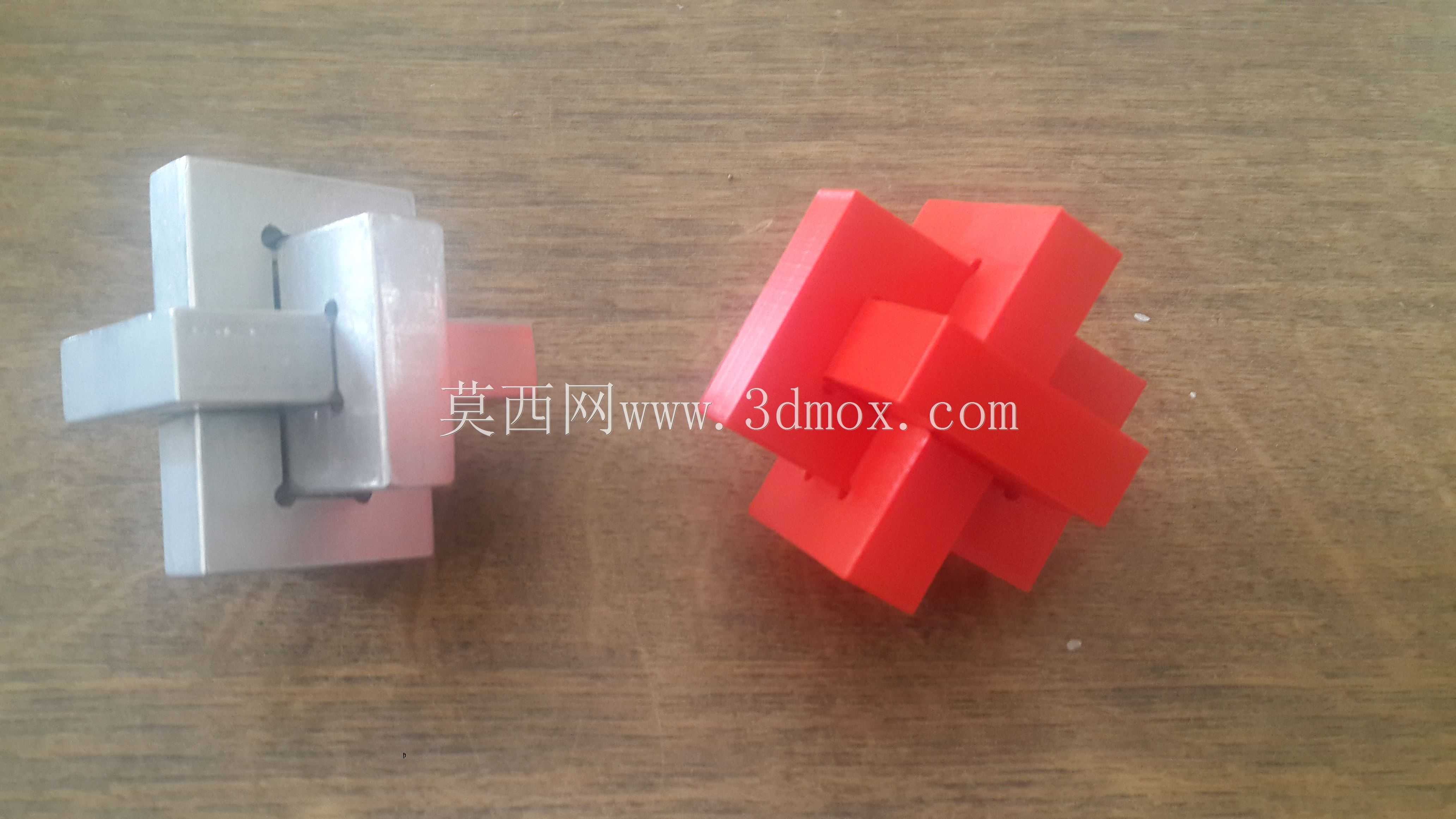

这类互锁拼插构件主要面向桌面级FDM3D打印场景设计，无需额外紧固件、粘接剂即可完成组装，既可以作为3D打印入门用户的练手测试件，也能作为益智拼装教具用于结构力学启蒙、手工实践课程场景。从结构设计逻辑来看，构件采用对称式咬合布局，单个零件均为规整的块状几何体，没有悬空角度超过45度的复杂曲面，打印时无需添加大面积支撑，既能够减少打印耗材的浪费，也能降低后期支撑拆除的打磨工作量，适配绝大多数入门级桌面3D打印机的成型尺寸要求。两种不同配色的构件对应两种不同的咬合逻辑，其中银灰色款采用带定位卡槽的十字穿插结构，零件上预留的浅槽在拼装到位后会形成限位，避免组装后出现松脱晃动的问题；红色款为经典的六柱孔明锁衍生结构，每一个零件的凸起与凹槽尺寸经过公差匹配，既保证拼装过程有适度的阻尼感，也不会出现过紧无法装配、过松容易散架的问题。从安装边界来看，单个零件的最大外轮廓尺寸控制在80mm以内，拼装完成后的整体尺寸不超过100mm见方，完全适配常见的220*220*250mm成型尺寸的桌面3D打印机，无需对模型进行拆分即可一次性完成单个零件的打印。在实际打印过程中，这类结构件还可以用来测试3D打印机的尺寸精度、层间结合强度，如果打印出的零件能够顺畅拼装且松紧度合适，就说明设备的XYZ轴步进校准、挤出量校准处于合格区间，也能顺带测试PLA、ABS等不同耗材的收缩率对装配精度的影响。设计时特意将所有棱边做了R0.5的圆角处理，避免打印完成后出现尖锐毛边划伤使用者，同时圆角结构也能减少打印过程中边角翘曲的概率，提升打印成功率。这类构件除了作为益智玩具使用，也可以作为模块化快拆结构的原理参考，拓展用于小型快装治具、模块化展示架的连接结构设计，通过调整咬合齿的尺寸、穿插角度，就能适配不同负载要求的快装连接场景。
