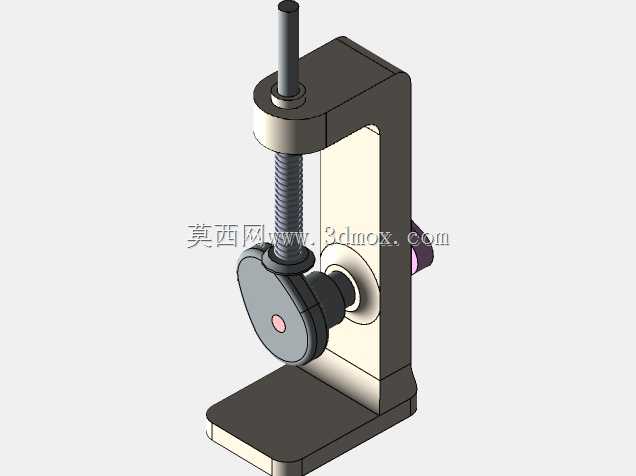

该机构属于小型手动/半自动冲压执行单元,常见于小批量五金件压装、薄料冲裁、端子压接、小型零部件铆接等轻工加工场景,多布置在装配流水线旁的工位台面上,作为单工序辅助加工设备使用,适配小零件的小吨位施压作业,无需配套大型液压站或气动气源,仅通过手动驱动凸轮即可完成施压动作,适合零散加工、试制车间、维修工位的轻量化作业需求。整体采用C型开式立式机架结构,底部为方形安装底座,可通过螺栓直接固定在标准工作台面上,安装时需预留底座四周至少50mm的操作空间,机架立柱部分为中空腔体结构,既可以容纳内部传动组件,也能为垂直运动的丝杠提供导向支撑,整体外轮廓宽度不超过200mm,高度控制在350mm以内,占用台面面积极小,适合狭小工位布置。

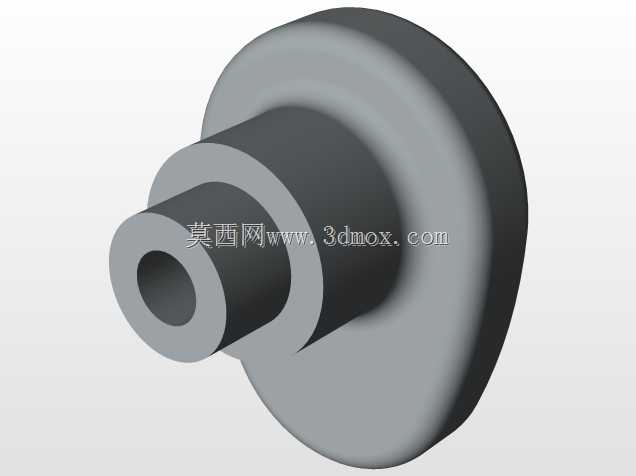

核心传动部分采用盘形凸轮与螺旋丝杠配合的结构,凸轮轴横向穿设在机架中部的支撑孔内,轴端延伸出机架外侧可加装操作手柄,凸轮轮廓面与丝杠下端的接触摆轮紧密贴合,当转动凸轮轴时,凸轮升程段会推动摆轮带动丝杠垂直向上运动,丝杠与机架上部的螺母座配合,将凸轮的旋转运动转化为垂直方向的直线进给,回程段依靠丝杠上部的复位结构带动压头回落,完成一次冲压行程。设计过程中重点控制了凸轮轮廓的升程曲线,采用等速运动规律适配小行程施压场景,避免进给过程出现刚性冲击,丝杠选用梯形螺纹结构,具备一定的自锁性能,可在施压过程中保持压头位置稳定,不会因反作用力出现回退,压头部分采用可拆卸式设计,可根据不同加工需求更换对应形状的压头,适配压装、冲裁、
打标等不同作业需求。机架与各运动部件的配合面均预留了合理的间隙公差,凸轮与摆轮的接触位置设计了润滑注油点,日常维护时可定期加注润滑脂降低磨损,丝杠与螺母座的配合段也预留了防尘结构,避免加工过程产生的碎屑进入螺纹配合面造成卡滞。该机构的施压行程可通过调整凸轮的初始安装角度进行微调,最大施压行程控制在30mm以内,适配厚度不超过20mm的工件加工需求,整体传动结构简单可靠,没有复杂的电控或液压组件,故障率极低,即使是没有设备维护经验的一线操作人员也能快速上手使用。
